글 구현모 기자
자료제공 (주)사운드솔루션
RDNet은 소형, 중형 및 대형 경기장 규모의 사운드 시스템과 복잡하고 확장된 인스톨 현장을 위한 강력한 관리 네트워크 및 제어 플랫폼이다. 전용 네트워크 프로토콜을 기반으로 RCF 오디오 시스템에 연결된 모든 장치와 객체에 대한 직관적인 제어와 모니터링 할 수 있다. 이번에 새롭게 출시된 RDNet 4.0은 어떠한 기능을 갖고 있는지 알아본다.
THE TOOLBOX FOR SOUND SYSTEM DESIGN
RDNet Scan 기능은 모든 스피커를 순차적으로 스캔하고, 인식하며 디지털 주소를 할당하여 메인 윈도우에 객체로서 추가한다. 실시간 모니터링은 냉각 팬의 속도와 온도, 개별 스피커의 기울기, VU 미터, 피크 레벨 등과 같은 다양한 파라메터를 포함한다. 운영자는 개별 또는 그룹으로 모든 스피커의 딜레이와 이퀄라이제이션을 완벽하게 제어할 수 있다. 내장된 DSP를 통해 각 장치는 시스템의 프리셋을 저장하고 명령을 수신하며 상태 정보를 지속적으로 전송한다. RDNet에서는 VU미터, 클립 표시, 리미터 동작, 캐비닛의 기울기, 통신 등 포괄적 인 모니터링이 기본으로 제공된다(단일 캐비닛 또는 드라이버의 상태까지 포함).
TAKE ALL APPROPRIATE MEASURES
RDNet Measure는 Magnitude, Phase, RTA, Coherence 및 Impulse 응답을 측정할 수 있는 강력한 4채널 입력의 듀얼-채널 FFT오디오 아날라이저이다. 딜레이 파인더, 다양한 톤 제네레이터, 칼리브레이션 툴이 포함된 통합 SPL미터와/로거 등의 기능이 포함된다. 측정작업을 수행하기 위해 더 이상 외부 소프트웨어가 필요 없다.
GET THE MOST OUT OF YOUR SYSTEM
손쉬운 관리를 위해 RDNet은 그룹 내에서 스피커들을 제어하는 기능을 제공한다. 사용자 지정이 가능한 어레이 그룹의 속성들은 Zones, Air Compensation, Cluster Size, FiR Phase Gain이다. Zones에서 Group Array 객체를 할당할 때, 모든 Zone에는 설정된 다양한 파라메터를 빠르게 인식할 수 있도록 서로 다른 색상으로 구분되어 있다. Air Absorption Compensation은 대기 흡수에 의한 감쇄를 보정하며, 주/야간 온도와 습도 변화의 대응에 매우 유용하다. 그리고 라인 어레이의 완벽한 선형 주파수 응답을 얻기 위해 클러스터의 크기에 따른 로우/미드 반응 응답이 자동으로 계산된다.
STRAIGHT-FORWARD SOUND DESIGN

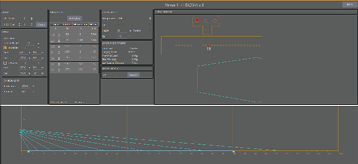

Shape Designer 소프트웨어는 라인 어레이의 설치에 필요한 2차원 어레이 시뮬레이션을 수행하며 클러스터 크기에 따른 저주파 커플링 에너지의 교정을 위한 값을 제공한다. 사용자의 설계에서 산출된 시스템 곡률의 각도와 지향 데이터는 최대 음압 레벨로 계산된다. 이 소프트웨어는 시스템 곡률과 무게, 리깅 포인트 및 캐비닛 각도 등 다양한 정보를 제공한다.
SET-UP ASSISTANT
디자이너는 오프라인 상황 또는 쇼 중 시스템의 안전한 제어를 위해 사운드체크 모드와 콘서트 모드를 온라인으로 선택할 수 있다. 가이드 메뉴 구성의 서브우퍼 설정은 엔지니어가 서브우퍼의 Cardioids, Arcs 또는 End-Fire모드를 한 번에 설정 가능하다. 진보된 Bass Shaper는 저주파 대역의 커플링 에너지 조정을 통해 서브우퍼와 크로스오버(오버랩) 대역을 더욱 완벽하게 일치시킬 수 있다. Bass Shaper는 간단한 작업으로 편리하게 로우-엔드 밸런스의 조정이 가능하며 전체 시스템의 밸런스를 유지할 수 있다.
NETWORKED SPEAKER CONTROL
RCF 스피커들은 Control2 또는 Control8 인터페이스를 통해 연결되어 엔지니어는 독립적 또는 그룹화된 모든 스피커들의 딜레이 및 이퀄라이저를 완벽하게 제어할 수 있다. 내장된 통신보드와 DSP를 통해 개별 스피커들은 프리셋을 저장하고 명령을 수신하며 단일 구성 요소 또는 드라이버의 현재 상태의 정보를 지속적으로 전송할 수 있다. RDNet에서는 VU미터링, 클립과 리미터 상태, 캐비닛의 각도, 통신 관련정보 등 포괄적인 모니터링이 가능하다.
EASY SUBWOOFER CONFIGURATION
가이드 메뉴 구성의 서브우퍼 설정은 엔지니어가 한 번에 서브우퍼의 Cardioids, Arcs 또는 End-Fire 모드를 설정하는 데 도움이 되며, Bass Shaper는 저주파에서 원하는 음색의 미세 조정이 가능하다. 세 개의 슬라이더와 약간의 작업으로 편리하게 로우-엔드 에너지의 조정이 가능하며 전체 시스템의 밸런스를 유지할 수 있다.
TRAVEL LIGHT ON CLOUDS
더 이상 개인용 컴퓨터가 필요하지 않다. 컴퓨터를 인터넷에 연결하여 등록계정에 로그인하기만 하면 RCF 스피커 시스템을 위해 필요한 모든 오디오 도구들을 사용할 수 있다. 또한 프로젝트와 측정 데이터를 저장하고 어디에서나 불러올 수 있다.
LIVE SOUND AND INSTALL AUDIO APPLICATIONS
RDNet은 인스톨과 라이브 시스템 모두를 관리하기 위한 RCF 고유의 플랫폼이다. 최신의 추가 기능들이 포함된 DMA 매트릭스 앰프와 VSA 컬럼 어레이, 새로운 HD, HDL 시리즈와 TT 스피커와 같은 모든 RCF 호환 장비들을 제어, 라우팅 및 튜닝하는 단일 네트워크이다.
