진정한 카디오이드 라인어레이의 등장
by 이무제, 자료제공: (주)사운드솔루션
현대의 스피커들, 그 중에서도 프로페셔널 용도로 사용되는 PA/SR 스피커들은 대부분 특정 지역이나 방향을 정확하게 지향하는데 초점을 맞춘다. 그리고 지금까지의 시도들은 웨이브가이드나 혼, 인클로저의 형상 등에 의존하는 것으로 꽤 성공적이었다. 하지만 저음역대의 지향성은 스피커의 물리적 크기, 정확히는 배플의 면적으로 결정되는 것이기에 거의 극복되지 않았다. 사실 그래서 대형 스피커들은 실제로 작은 스피커에 비해 같은 음량에서 피드백이 발생할 확률이 현저히 적다.
이를 적극적으로 제어하는 여러 방법들이 제안되었는데 그 중 가장 효과적이고 확실한 것은 후면 방사를 위한 스피커를 더 두어 역위상으로 후면으로 방사되는 소리를 캔슬링하는 것이다. 이 방법은 서브우퍼 배치에서는 이미 End-Fire라는 방식으로 널리 사용되는 방식이며, 많은 예산을 가진 곳에서는 공간의 울림을 제어하기 위한 별도의 스피커를 더 두는 케이스도 실제로 존재했다.

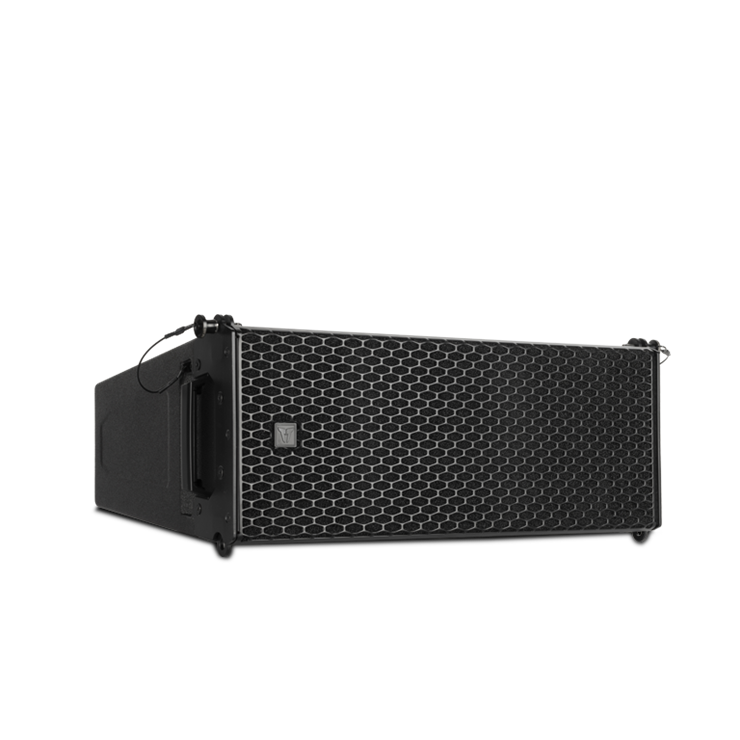

라인어레이 스피커에서도 이 방식들이 일부 고가 모델에서 도입되기도 했다. 중저음역대의 캔슬링을 위한 후면 방사 유닛을 라인어레이 모듈 안에 통합 배치하여 극단적인 에너지 콘트롤 능력을 발휘하게끔 하는 기술이다. 물론 이 방식은 설계가 복잡하며 원가가 치솟기 때문에 최고급 브랜드 및 모델에서나 구경할 수 있는 것이었다. 그런데 이탈리아의 스피커 제조사인 RCF가 이를 합리적인 가격과 포지션에서 이 기술을 실현하는데 성공했다. 바로 RCF의 고급 브랜드, TT+ Audio에서 출시한 GTX 7C 컴팩트 카디오이드 라인어레이 시스템이다.
꼭 필요했던 기능, 후면 방사의 적극적 제어
앞서 최고급 브랜드에 일부 후면 방사를 적극적으로 제어하기 위한 추가 유닛이 내장된 스피커 시스템이 극히 일부 존재한다고 언급했었다. 그런데 대부분 이 기술은 플래그십 모델에나 적용되기에 대형 라인어레이 시스템에서나 맛볼 수 있었다. TT+ Audio GTX 7C는 이 기술을 중소형 라인어레이 시스템에서 실현한 것에서 그 의미가 크다.
사실 대형 라인어레이 시스템은 그 거대한 물리적 크기 때문에 그 자체로 저역대의 지향성이 어느 정도 형성되는 면이 있다. 물론 제어를 위한 트랜스듀서 유닛과 앰프 채널, DSP 채널을 따로 두는 것에 비할 바는 안되지만 필드에서 확실히 체감될 정도는 되었다. 그렇기에 적극적인 후면 방사 제어가 실제로 필요한 사이즈는 실제로는 중소형 라인어레이 시스템에서이다. 이 카테고리는 인클로저 사이즈가 상당히 작기에 저음 제어가 거의 되지 않아 무대 위에서의 소스 분리나 피드백 제어 등에서 매우 어려움을 겪는다. GTX 7C는 듀얼 7인치급의 중소형 라인어레이 시스템이면서도 후면 방사 제어 능력에 있어서 무려 -22dB(평균) 감쇄라는 놀라운 능력을 발휘한다.
TT+ Audio의 최고 품질에 후면 방사 제어가 더해지다

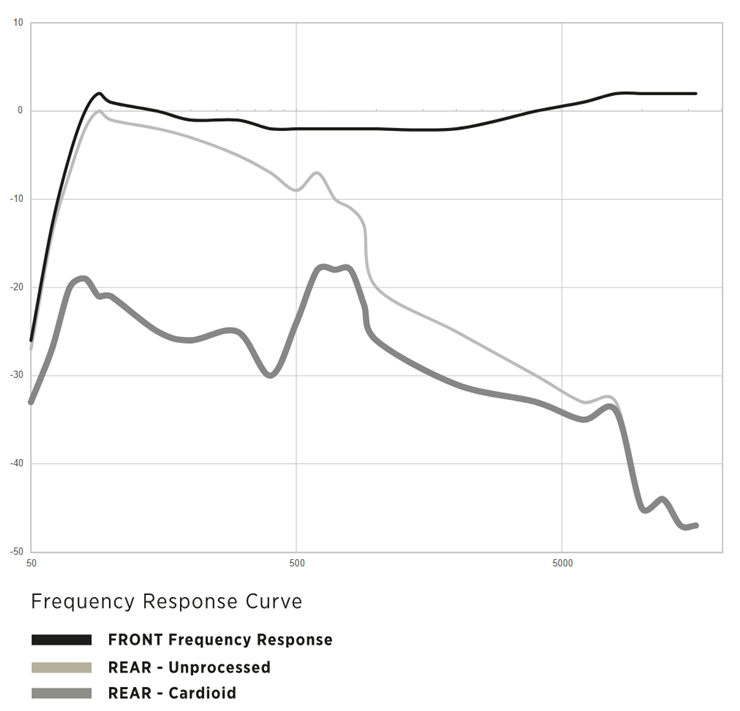

GTX 7C는 까다로운 환경에서 정밀한 고성능의 SR 환경 구성을 위해 설계된 고급 라인 어레이 모듈이다. 디지털 제어 지향성을 특징으로 하는 이 제품은 첨단 음향 설계와 액티브 DSP 최적화를 통합하여 기존 카디오이드 솔루션을 능가한다. 전면 및 후면 스피커는 별도의 오디오 채널을 통해 독립적으로 구동되며, XPS 전력 증폭 플랫폼의 광범위한 디지털 처리가 제공된다. 각 모듈은 최대 600Hz에서 평균 22dB의 후면 감쇠와 최대 140dB의 SPL을 달성한다. 900Hz에서 위상 최적화된 내장 패시브 크로스오버는 매끄러운 주파수 분배를 보장하며, FiRPHASE 및 BMC 프로세싱은 경쟁 시스템보다 더 넓은 주파수 범위에서 정밀한 감쇠를 제공한다. 피니쉬는 풀 블랙 또는 화이트 코팅이 제공되어 다양한 환경에서 분위기를 맞출 수도 있다.
고성능 음향 설계

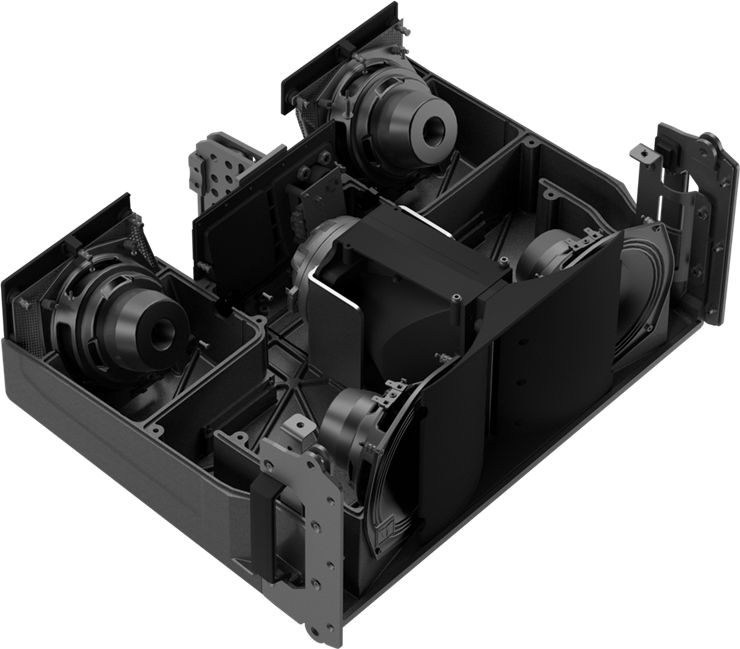

GTX 7C는 효율적인 드라이버 로딩과 정밀한 패턴 제어를 위해 선형 저항성 웨이브가이드를 통합했다. 위상이 일치하는 대칭형 콘 트랜스듀서 배열은 최적의 시간 정렬을 보장한다. 동시에, 내장 패시브 크로스오버 네트워크는 주파수 대역 전반에 걸쳐 동적 응답을 극대화하고 위상을 최적화하도록 정밀하게 조정되었다. XPS 앰프의 내장 DSP를 통한 FiRPHASE 최적화를 활용하여 트랜스듀서의 방사는 결합되어 단일 0° 선형 위상 파면으로 나타난다. 이를 통해 축 외 왜곡을 크게 최소화하고 선명도를 향상시키며 전체 주파수 범위에서 탁월한 성능을 제공한다.
액티브 카디오이드 기술
기존 카디오이드 디자인의 우퍼는 물리적 구성으로 기본적인 후방 소음 제거 기능을 제공하지만, 특정 주파수 제한에 제약을 받는 경우가 많으며, 동일한 오디오 채널에서 구동되는 단일 또는 쌍의 트랜스듀서를 사용하는 패시브 방식에 의존한다. 반대로, TT+ Audio의 액티브 카디오이드 시스템은 광범위한 DSP 기능을 갖춘 독립적으로 구동되는 전면 및 후면 스피커를 특징으로 한다. 이러한 액티브 구성은 몇 가지 주요 이점을 제공한다. 먼저 이상적인 기본 카디오이드 감쇠다. 전면 및 후면 트랜스듀서가 개별적으로 구동되므로 스피커 배치를 최적화하여 최상의 음향 카디오이드 제거 효과를 얻을 수 있다.
정밀한 후방 파동 제거는 TT+ Audio가 자랑하는 강력한 DSP로 가능하다. 스피커는 디지털 및 동적 방식으로 정렬되어 후방 파동 전파를 완벽하게 제거하여 최대 30dB의 전후방 제거 레벨을 달성한다.
독립적인 리미터 및 보호 기능도 특징이다. 이는 최소한의 왜곡으로 최대 출력을 보장하고 각 드라이버가 최적의 성능 수준에서 작동할 수 있도록 한다. 이를 통해 더욱 넓어진 카디오이드 방사 주파수 범위는 베뉴 전체의 명료도를 향상시키며 믹싱 품질을 높이는데 기여한다. FiRPHASE 기술을 채택하여 0º 선형 위상 응답을 달성하는 동시에 더 넓은 주파수 범위로 카디오이드 효과가 확장된다.
수많은 장점을 가져다주는 액티브 카디오이드 라인어레이 기술
궁극적으로 이 기술은 중요한 곳에 사운드를 가장 깨끗하게 전달하기 위해 개발되었다. 기본적으로 전후방 20dB 차단 기능으로 무대 위 불필요한 소음을 최소화하여 음원의 분리도를 높이고 크로스토크 현상을 제거하며 피드백을 원천적으로 줄여 믹싱 품질을 높이고 베뉴 전체에 가장 깨끗한 사운드를 공급할 수 있다. 또한 건축음향적으로도 벽이나 건물과 같은 반사면에 의한 간섭을 줄여 전체적인 사운드 명료도를 높이고 에너지를 효율적으로 베뉴에 전달한다. 특히 단순한 End-Fire 배치 방식에 비해서 FiRPHASE 및 BMC 프로세싱을 통해 더욱 넓은 주파수 대역 감쇠를 구현한 것이 특징이다. 또한 독립적인 진폭 제한 장치 및 보호 기능으로 최대 출력과 시스템 안정성을 보장한다.
정밀 트랜스듀서로 달성한 정밀한 제어
TT+ AUDIO는 각 부품의 설계, 엔지니어링 및 제조를 완벽하게 관리하며, 극한 환경에서 200시간 연속 음악 신호를 포함한 엄격한 테스트를 거친다. TT+ Audio는 경쟁사보다 낮은 크로스오버 포인트를 견딜 수 있도록 설계된 대형 컴프레션 드라이버를 자사 제품의 고역(HF)에 사용한다. 이러한 접근 방식은 여러 장점을 제공한다. 먼저 시스템의 전반적인 효율이 향상되어 최대 SPL이 높아지며 혼 지향성에 의해 제어되는 범위가 확장된다. 또한 크로스오버 포인트 덕분에 더욱 선명한 보컬 재생이 가능하며 후방 감쇠가 개선되고 중역(MF)에서의 왜곡이 감소한다. 여기에 TT+ Audio가 독점 개발한 선형 저항 웨이브가이드(LRW)는 광대역 지향성과 평평한 반원통형 파면을 제공한다. 크로스오버는 후방 감쇠 전에 작동하여 우퍼의 방사와 더욱 부드러운 전환을 보장한다.

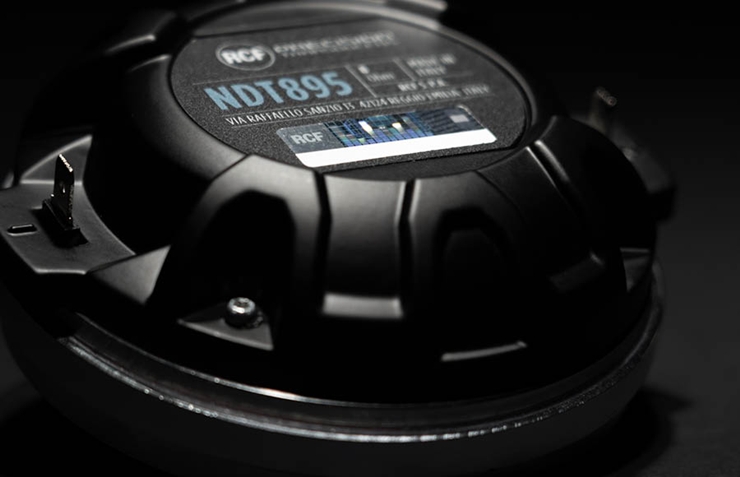

강력한 고주파 트랜스듀서
고전류 네오디뮴 자석이 장착된 4인치 티타늄 돔 컴프레션 드라이버는 TRW-4PATH 웨이브가드의 탁월한 성능을 최대한 활용하도록 설계되었다. 그 결과, GTX 7C의 120° x 10° 커버리지는 우퍼 출력과 정밀하게 매칭되어 완벽한 위상 일관성을 구현한다.

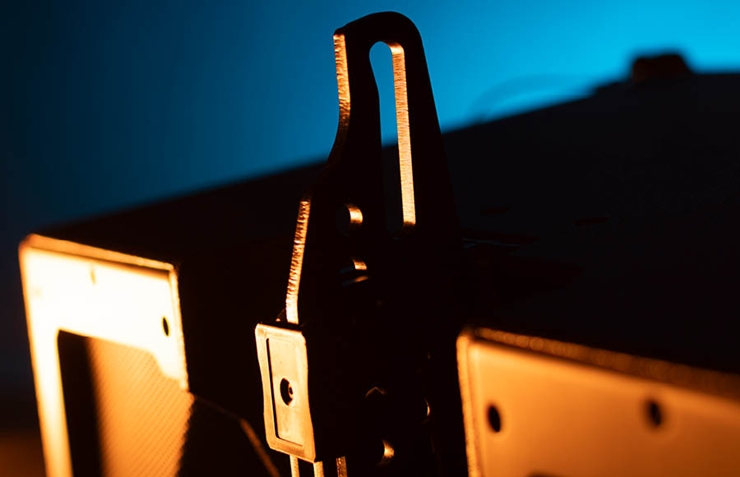

최고급 인클로저 및 리깅 하드웨어
충격 흡수 폴리우레아 코팅 인클로저에 내장된 GTX 7C는 SpeakON STXX 시리즈 4극 IP54 고강도 금속 커넥터 2개를 갖추고 있다. 2개의 XPS 16K 앰프 채널을 통해 최대 4개의 모듈을 캐스케이딩할 수 있다. 탁월한 적응성을 위해 설계되어 음향적으로 까다로운 환경에서도 탁월한 성능을 발휘한다. 서스펜션에 최적화된 하드웨어, 고무 손잡이가 달린 후면 및 측면 알루미늄 핸들 2개를 통해 손쉬운 조작을 보장한다.
