하이엔드 스피커 매니지먼트의 새 기준을 세우다
by 이무제, 자료제공: (주)사운드솔루션, Lab. Gruppen
LMX 48
LMX 88
스피커 매니지먼트 시스템은 반드시 디지털로 콘트롤되어야만 하는 라인어레이 스피커 시스템이 대중화되면서, 그리고 딜레이타워 시스템 및 Fill 스피커에 대한 시장의 이해도가 높아지면서 이미 십 수년 전부터 모든 음향 현장에서 필수품으로 받아들여지고 있다. 하지만 그렇다고 해서 스피커 매니지먼트 시스템들의 매출이 마냥 수직 상승을 한 것은 아니었다.
여기에는 다양한 요인들이 있는데, 믹싱 콘솔의 출력부가 다변화되고 디지털 프로세싱 기술이 더욱 강력해지면서 작은 현장에서는 굳이 스피커 매니지먼트 시스템의 추가가 필요하지 않게 된 것, 이미 고성능 DSP가 내장되어 최적화된 프리셋을 내장한 액티브 파워드 스피커 시스템의 보급, 패시브 시스템이라면 스피커 제조사들이 DSP와 파워앰프를 통합, 스피커와 파워앰프의 통합성을 대폭 높인 것 등을 꼽을 수 있다.
하지만 제 아무리 스피커에 고성능 DSP를 통합했다고 해도 결국 수많은 스피커들이 다양하게 조합되는 현장이라면 하나의 ‘센트럴-허브’ 역할을 하는 고성능 전용 스피커 매니지먼트 시스템이 반드시 필요하다. 개별 스피커에 일일히 접속하거나 직접 패널을 조작하면서 소리를 만들어나가는 것도 스피커 수량을 한 손으로 꼽을 수 있을 때나 가능한 것이지 스타디움이나 대규모 극장, 상업 시설, 복합 시설, 대기업을 위한 시설 등의 현장에서는 반드시 대용량의 고품질, 고신뢰성의 스피커 매니지먼트 시스템이 필수다.

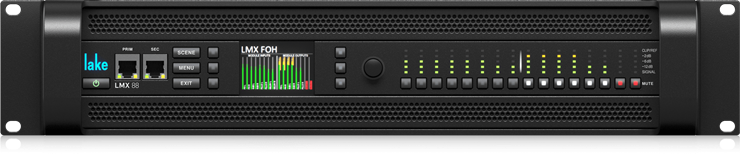

파워앰프와 DSP의 명가, Lab. Gruppen이 이번에 새롭게 출시한 LMX 88 / LMX 48 스피커 매니지먼트 시스템은 최대 48입력/48출력을 자유롭게 라우팅할 수 있으며 8개의 LAKE MESA 채널과 4개의 LAKE CONTOUR 채널을 통해 최대 12개의 프로세스드 출력이 가능한 고성능 오디오 매트릭스 시스템+오디오 라우터+스피커 매니지먼트 시스템이다.
제품 특징
* 최대 48개의 오디오 입력 채널과 48개의 출력 채널을 직접 라우팅(LMX 48은 38x44채널).
* 4단계의 페일오버 기능을 갖춘 16개의 입력 라우터를 최대 12개의 처리된 출력을 가진 8개의 LAKE MESA 또는 * 4개의 LAKE CONTOUR 채널로 매트릭스 믹싱 가능.
* 입력 씬을 통한 콘솔 스위칭/믹싱 전면 패널, Lake Controller 또는 내부 GPI 포트를 통한 맞춤형 스위칭 장치를 통해 Scene 불러오기 가능.
* Lake Controller 터치스크린에 최적화된 소프트웨어 애플리케이션을 통한 완벽한 시스템 제어.
* 코사인 이퀄라이제이션, 선형 위상, 클래식, FIR 크로스오버 및 Lake XP 기능(어레이 최적화를 위한 전용 FIR 및 궁극의 사운드 쉐이핑 기능을 위한 멀티밴드/리미터 컴프레서 포함).

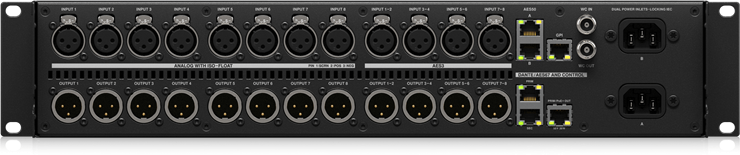

* 8개의(LMX 48은 4개) 산업 표준 XLR은 Iso-Float 접지 절연을 갖춘 아날로그 입력을 제공 혹은 4개의 산업 표준 XLR로 AES3 입력당 개별 샘플 레이트 컨버터를 통해 최대 192kHz 샘플링 주파수의 AES3 입력을 제공.
* 8개의 산업 표준 XLR은 Iso-Float 접지 절연을 갖춘 8개의 아날로그 출력을 제공 혹은 4개의 산업 표준 XLR로 최대 192kHz 샘플링 주파수의 AES3 출력을 제공.
* 5개의 RJ45 포트는 8개의 듀얼 채널(8x8)을 제공하여 Lake Controller 및 Dante Controller 소프트웨어를 통한 이중화 Dante/AES67 인터페이스 및 원격 구성이 가능, 포트 중 하나는 PoE+를 지원.
* 2개의 RJ45 포트는 2개의 AES50 개별 인터페이스를 제공.
* 1개의 RJ45 포트는 GPI를 제공.
* 2개의 BNC 포트는 75Ω 선택 가능 종단을 갖춘 워드클럭 I/O를 제공.
* 고품질 A/D 및 D/A 24비트 변환 및 96kHz 내부 샘플링 주파수.
* 10가지(LMX 48은 8가지)의 다양한 클럭 소스.
* 6개의 다이내믹 버튼과 내비게이션을 위한 로터리 인코더가 있는 고대비 풀컬러 IPS 디스플레이.
* 전면 패널에서 접근 가능한 전용 모듈 입력 및 출력 음소거 버튼과 LED 미터링.
* 100개의 사용자 프레임 프리셋으로 간편하고 효율적인 시스템 구성 및 설정 가능.
* 잠금식 IEC 커넥터를 통해 공급되는 이중화 범용 85-264V 전원 공급.

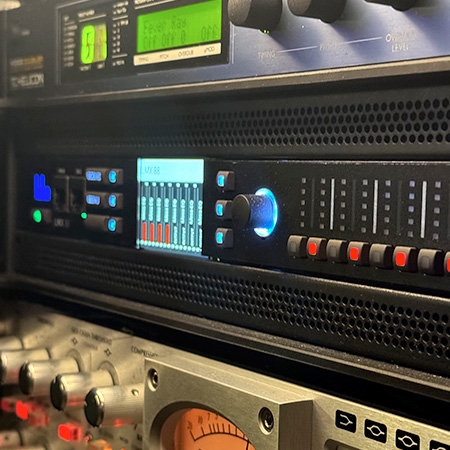

강력하고 완벽한 기능을 갖춘 독립형 디지털 오디오 시스템 프로세싱
LMX 88은 8 x 8 아날로그 I/O, 8 x 8 AES3 디지털 I/O, 8 x 8 Dante 네트워크 I/O, 그리고 두 개의 AES50 인터페이스를, LMX 48은 4 x 8 아날로그 I/O, 4 x 8 AES3 디지털 I/O, 8 x 8 Dante 네트워크 I/O, 그리고 두 개의 AES50 인터페이스를 제공한다. 최대 96개의 AES50 채널 중 최대 24개 채널을 선택하여 입력 또는 출력으로 사용할 수 있다. 이를 통해 신호 라우팅이 매우 유연해진다. 16개의 입력 라우터는 이중화된 입력 작동을 위해 사용자가 직접 프로그래밍할 수 있는 4개의 우선순위를 제공하며, 입력 간 원활한 장애 복구를 지원한다.

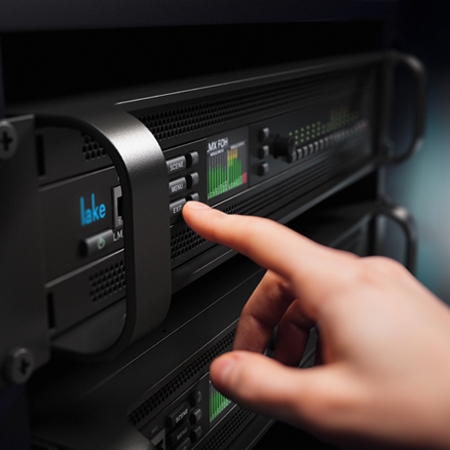

FOH에서 LMX를 원활하게 전환하는 씬(Scene) 콘솔
LMX 88 / LMX 48은 신호 흐름을 손쉽게 관리할 수 있는 다재다능한 핵심 장비다. 여러 콘솔에서 신호를 수신할 수 있으며, 사운드 시스템에 신호를 분배하기 위해 신호를 쉽게 전환하거나 믹싱할 수 있다. 씬(Scene) 기능이 추가되어 신호 흐름의 모든 조합을 미리 프로그래밍하고 전면 패널이나 Lake Controller 소프트웨어를 사용하여 쉽게 불러올 수 있다. 또한, 후면 패널의 GPI를 설정하여 사용자 지정 스위치를 사용하여 씬을 활성화하고 원활한 콘솔 전환을 구현할 수 있다.
신호 유연성
LMX 88 / LMX 48은 입출력 신호 유연성과 장애 시 안전 작동의 완벽한 조합을 제공한다. 오디오 입력은 Dante 네트워크와 AES50을 통해, 그리고 AES3 디지털 및 아날로그 커넥터를 통해 수신된다. Lake Controller의 간단한 프로그래밍을 통해 사용자가 설정한 여러 개의 "Scene" 프리셋(입력 시나리오)을 저장할 수 있다. 또한, 모든 Lake Dual Redundant 제품과 마찬가지로 Dante Audio는 Primary와 Secondary 간에 원활하게 전환되며, Control은 Primary 또는 Secondary 인터페이스에서 모두 사용할 수 있다.
LMX 88 / LMX 48은 최대 4개의 입력 장애 조치 우선순위 설정을 통해 독립적으로 구성할 수 있는 총 16개의 입력 라우터를 제공한다. 이러한 입력 라우터의 출력은 모듈 입력 믹서를 통해 모든 모듈로 전송될 수 있으며, 모듈의 중요한 처리 채널을 사용하지 않고도 모든 아날로그, AES3, Dante/AES67 또는 AES50 출력에 직접 패치될 수도 있다.

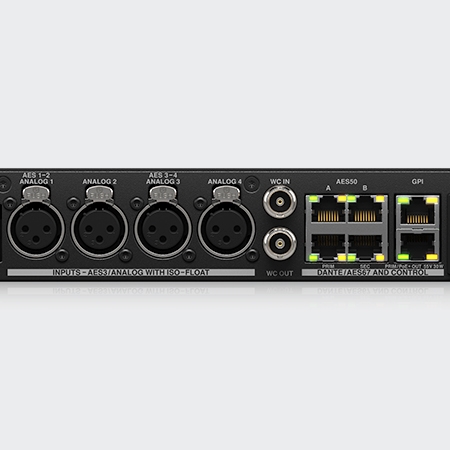

개별 입력당 전용 고성능 샘플 레이트 컨버터
기존 솔루션을 사용하여 여러 디지털 소스를 결합하는 것은 어려울 수 있다. 그러나 LMX 88 / LMX 48은 입력당 전용 고성능, 저지연 샘플 레이트 컨버터를 포함하여 이 문제를 해결했다. 이를 통해 아날로그처럼 간편하게 여러 개의 비동기식 디지털 소스를 LMX 88 / LMX 48에 연결할 수 있다. 필요한 경우 LMX 88 / LMX 48은 동기식 작동을 위해 입력당 이러한 컨버터를 바이패스할 수도 있다.

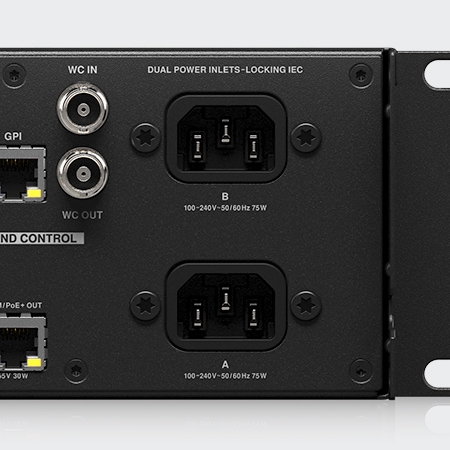

불안정한 전력망에서도 안심
LMX 88 / LMX 48은 중요한 환경에서 중요한 오디오 신호의 중심점 역할을 하도록 설계되어 어떤 우연에도 굴하지 않는다. 별도의 잠금식 AC 입력 단자가 있는 이중 이중 내부 전원 공급 장치를 통해 이중 전원으로 백업 솔루션을 구성할 수 있으며, 두 개의 주 전원에 전원이 공급되지 않을 경우 경고를 표시하는 기능도 옵션으로 제공된다.

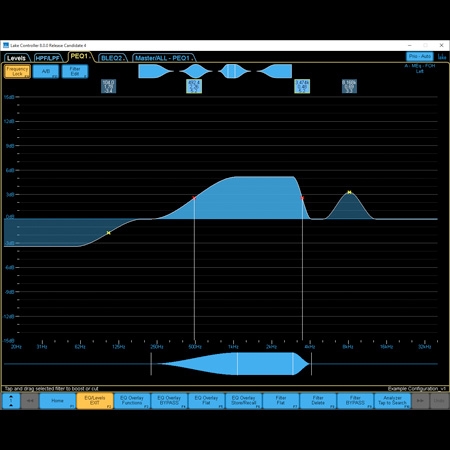

Lake Controller로 사운드를 마스터하고 게인을 제어
개선된 Lake Controller v8 소프트웨어로 사운드를 완벽하게 제어할 수 있다. 사용자 인터페이스가 대폭 개선되어 워크플로우와 오버뷰가 개선되었다. 이전과는 비교할 수 없을 정도로 완벽하게 오디오 성능을 제어하고 최적화할 수 있게 되었다. 미세 조정부터 포괄적인 시스템 관리까지, Lake Controller는 모든 기능을 제공한다. 정밀함, 유연성, 그리고 편의성으로 오디오 경험을 향상시킬 수 있다. Lake Processing과 Lake Controller를 통해 사운드 시스템의 잠재력을 최대한 활용할 수 있게 되었다.
연결을 통한 입력 공유
두 대의 LMX 88 / LMX 48유닛을 듀얼 24x24 AES50 포트(아날로그 8채널, AES3 8채널, Dante 8채널)를 통해 서로의 입력을 공유하도록 연결하여 매우 낮은 지연 시간의 디지털 오디오 전송을 구현할 수 있다.
