공간과 용도에 따른 최적의 인스톨 솔루션을 제공하다
by 구현모 기자, 자료제공: (주)테크데이타피에스
지난 11월 26일 (주)테크데이타피에스 쇼룸에서 'JBL Professional INSTALL SEMINAR'가 열렸다.
지난 11월 26일 (주)테크데이타피에스 쇼룸에서 ‘JBL Professional INSTALL SEMINAR’가 열렸다. 세미나는 오후 1시 30분과 3시 30분, 총 2회로 진행됐으며, (주)테크데이타피에스 쇼룸과 4층 휴게실을 활용해 JBL Professional의 다양한 설치형 제품군을 살펴볼 수 있도록 구성했다. 또한 야외 설치용 스피커를 현장에 배치해 실제 운용 환경에서 마주칠 수 있는 상황을 재현하며 이해를 도왔다. 무엇보다 제품을 모델별로 나열하기보다 공간과 용도 중심으로 정리해, 현장에서 바로 적용할 수 있는 방식으로 소개했다는 점이 참석자들의 큰 호응을 얻었다.
이날 발표를 맡은 (주)테크데이타피에스 기술연구소 김동한 차장은 “JBL Professional의 실링 스피커만 해도 40종이 넘는다”며 “모든 모델을 일일이 설명하기보다 중소형 공간에서 자주 쓰는 제품군을 중심으로 큰 틀에서 정리해, 고객 문의나 솔루션 제안 상황에서 필요한 아이템을 빠르게 꺼내 설명할 수 있도록 하는 데 초점을 뒀다”고 밝혔다.

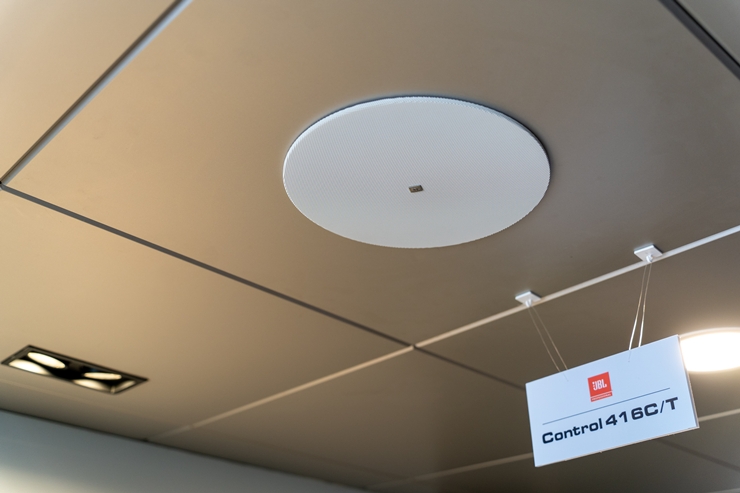

Control 416C/T가 쇼룸 입구 근처 천장에 설치됐다.
다양한 환경에 맞는 스피커를 찾다
(주)테크데이타피에스 김동한 차장에 따르면 인스톨 스피커 라인업에서 가장 많이 사용되는 제품군은 ‘실링 스피커’다. 실링 스피커는 천장에 돌출이 적어 시각적 노출을 최소화할 수 있다는 장점이 있다. 다만 천장이 높아지면 같은 지향각이라도 바닥에 투영되는 면적이 커져 벽면으로 향하는 에너지가 늘고, 청취 지점에서는 음압과 명료도 확보가 불리해질 수 있다. 이런 조건에서는 ‘펜던트 스피커’가 대안이 된다. 팬던트 스피커는 와이어로 설치 높이를 낮춰 청취면과의 거리를 줄이고, 불필요한 반사 영향을 완화할 수 있다. 또한 ‘펜던트’라는 이름처럼 디자인 요소를 더하기 쉬워 공간 연출 측면에서도 활용도가 높다. 최근에는 천장이 높지만 돌출을 최소화한 형태로 설치할 수 있는 하이 실링(Hi-Ceiling) 타입도 더해지면서 선택의 폭이 넓어졌다.
‘컬럼 스피커’는 슬림한 외형으로 정돈된 분위기의 인테리어가 필요한 공간에 어울린다. 사운드 측면에서는 수직 지향이 비교적 좁아 잔향이나 측면 반사를 억제해야 하는 환경에서 유리하다. ‘랜드스케이프 스피커’는 공원 및 노천 등 자연과 어우러지는 외관이 요구될 때 선택된다. ‘인-월(In-wall) 스피커’는 전면 돌출이 허용되지 않는 환경에서 유용하며, 특히 스크린이 있는 벽에 매립해 음상이 천장이 아니라 화면에 자연스럽게 맺히도록 해야 하는 상황에서 효과적이다.
(주)테크데이타피에스 쇼룸을 가득 메운 참석자들이 세미나 발표 내용에 집중하고 있다.
공간 및 용도를 나누면 솔루션이 빨라진다
이어 JBL Professional의 서페이스 마운트 스피커 라인업 가운데 SLP, Control, CSS-H, CRV, HSP 등의 모델군이 공간 형태에 따라 어떤 강점을 갖는지 소개됐다. 먼저 SLP 시리즈는 세련된 외관의 슬림 로우 프로파일 인클로저를 적용한 제품이다. 기본적으로 약 15도 다운 틸트되어 별도의 브라켓 없이 좀 더 간편하게 시공할 수 있다.
Control 시리즈는 3인치부터 10인치까지 폭넓은 제품군이 출시되어 있고, 가장 잘 알려진 베스트셀러 제품이다. CSS-H은 야외에서 사용되는 제품인 만큼 방수 방진을 위해 IP65 등급을 갖고 있으며, 혼(Horn) 구조를 통해 원거리 전달에 효과적이다. CRV는 후면 90도 구조로 코너 설치 및 90도 단위로 조합하여 2통 연결로 직선을 만들거나 4통을 연결해 원형 구성이 가능하다. HSP는 수평 180도 커버리지로 앞뒤가 짧고 좌우로 넓은 공간에 설치하여 효과적으로 운영할 수 있다.
LCT 시리즈는 실링 스피커 중 타일 스피커인데, 천장에 타일을 절단하지 않고 그대로 올려서 설치할 수 있도록 설계된 제품이다. 제품 선택 시 유의할 점은 두 가지 모델이 있는데, 하나는 피트 단위 모델, 다른 하나는 미터 단위 모델이 있다. 그래서 사전에 천장에 타일이 어떤 형태와 단위인지 확인하고 선택하면 된다.

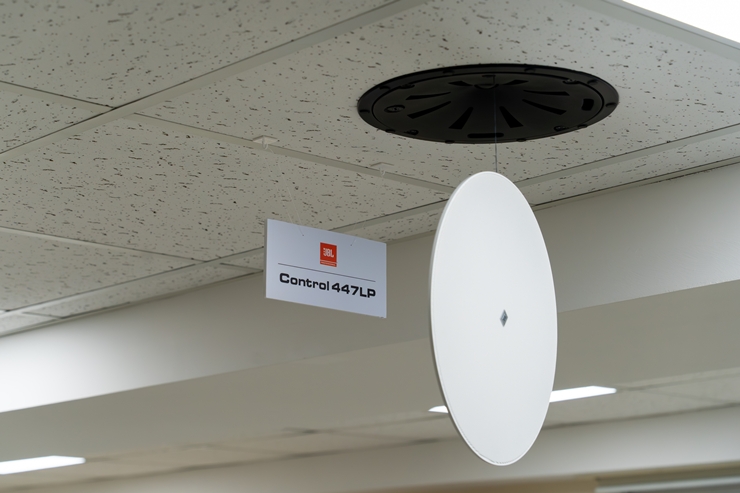

Control 447LP
(주)테크데이타피에스 기술연구소 김동한 차장
Control 400 시리즈로 제안하는 공간 맞춤형 솔루션
다음으로 최근 출시된 JBL Professional Control 400 시리즈에 대한 설명이 이어졌다. Control 400 시리즈는 설치형 실링 스피커를 Standard Coverage, Enhanced Coverage, Premium Coverage 3개 라인으로 구분해 예산과 음질·커버리지 균일도 요구 수준에 따라 선택하도록 구성한 것이 핵심이다. 외관은 풀-페이스 마그네틱 그릴(자석 고정 방식)을 적용해 베젤 노출을 줄였고, 그릴에는 안전 테더를 더해 외부 충격 등으로 인한 탈락 위험을 낮췄다. 원형뿐 아니라 사각 그릴을 선택할 수 있으며, 블랙/화이트 옵션도 제공해 인테리어 대응 폭을 넓혔다.
설치 구조는 반복 시공과 유지보수 효율을 높이는 방향으로 정리된다. 터미널 커버는 상부·측면 케이블 인입을 모두 지원하며, 공구 없이 고정 가능한 캡티브 핸드 스크루와 다양한 천장 두께 조건에 대응하는 캡티브 도그이어(Dog-ear) 구조를 적용했다. 배선은 입력과 다음 스피커로의 링크를 고려해 입력·루프스루용 단자를 분리한 구성으로, 다대 설치 환경을 전제했다. 작업 안전 측면에서도 내부 마감과 모서리 처리를 개선해 현장 작업에서의 손 베임 위험을 줄이려는 접근이 반영됐다.
라인업별 성격도 명확하다. Standard Coverage는 기본 성능과 가격 접근성을 중심으로 폭넓은 구경 구성으로 전개되고, Enhanced Coverage는 CRBI(Coplanar Radiation Boundary Integrator) 설계를 통해 온축·오프축 편차를 줄여 청취 위치 변화에도 톤과 커버리지를 보다 고르게 유지하는 방향을 목표로 한다. Premium Coverage는 RBI 기반 설계를 통해 전대역 지향 특성의 균일성을 강조하며, 고급 설치 환경에서 요구되는 커버리지 정밀도를 겨냥한다.
천장 조건에 따른 파생 모델 구성도 운용 포인트로 제시됐다. 일반적인 설치에는 Control 447C/T(120° 커버리지, 높이 264mm)가 기준이 되고, 천장 내부 공간이 제한되면 447LP(높이 154mm) 같은 로우 프로파일 모델로 대응할 수 있다. 반대로 천장이 높거나 잔향·반사 에너지가 문제가 되는 환경에서는 447HC(85° 패턴, 높이 351mm)처럼 커버리지를 좁히고 출력 여유를 확보한 하이실링 모델을 선택하는 방식이 가능하다. 이 밖에도 일부 모델은 IP33 등급 표기를 갖추고, 고습 환경을 고려한 Weatherized 그릴 옵션 등을 마련해 적용 범위를 넓혔다.

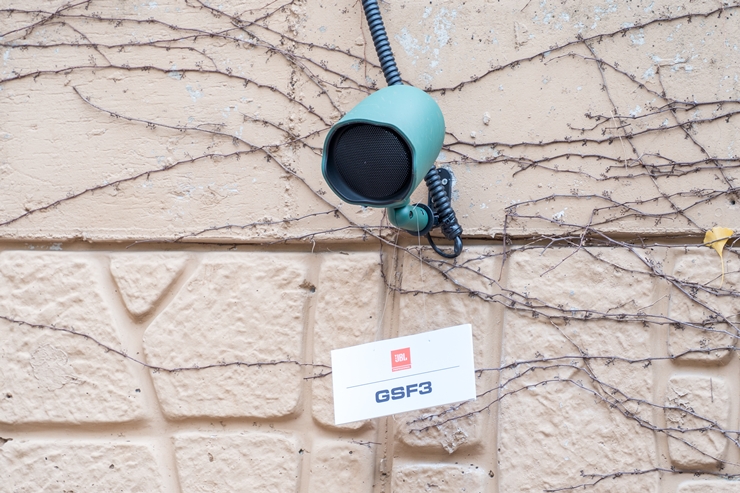

야외 환경에 설치된 GSF3
현장 적용에 초점을 맞추다
세미나 후반부에는 ‘랜드스케이프(야외 설치) 스피커’가 다뤄졌다. 공원, 정원, 리조트 같은 야외 공간에서는 스피커가 먼저 눈에 띄기보다 주변 환경에 자연스럽게 섞이는 디자인이 중요하고, 동시에 비, 먼지, 살수 등 외부 환경에 견딜 수 있는 내후성도 필수 조건이라는 점이 강조됐다.
GSF는 ‘그라운드 스테이크(지면 고정) + 브라켓’ 설치를 기본으로 하며, 스피커 지향을 조정할 수 있는 힌지 구조를 갖춰 배치 자유도를 높였다. 라인업은 GSF3(3인치)와 GSF6(6.5인치)로 구성되며, 두 모델 모두 IP66 등급을 갖췄다. 저역은 GSB 시리즈 서브우퍼로 확장할 수 있다. GSB8(8인치)은 지면 아래에 매립하고 포트만 노출되는 구조를 채택해, 서브우퍼가 필요하지만 외관 노출은 최소화해야 하는 야외 조경 환경을 겨냥한다. IP66 등급과 함께, 야외 청취 특성을 고려한 360° 수평·160° 수직 커버리지도 지원한다.
발표 말미에 김동한 차장은 JBL 인스톨 실링 스피커 설계를 위한 DSD(설계 지원 프로그램)도 함께 소개했다. 공간의 길이, 폭, 높이 등 기본 정보를 입력하고 적용할 스피커 모델을 선택한 뒤, 이동 시 허용할 음압 편차 목표를 설정하면 스피커 배열, 수량, 위치, 예상 음압 등을 표 형태로 산출해 보여줘 설계와 검토가 한층 간편해진다는 설명이다.

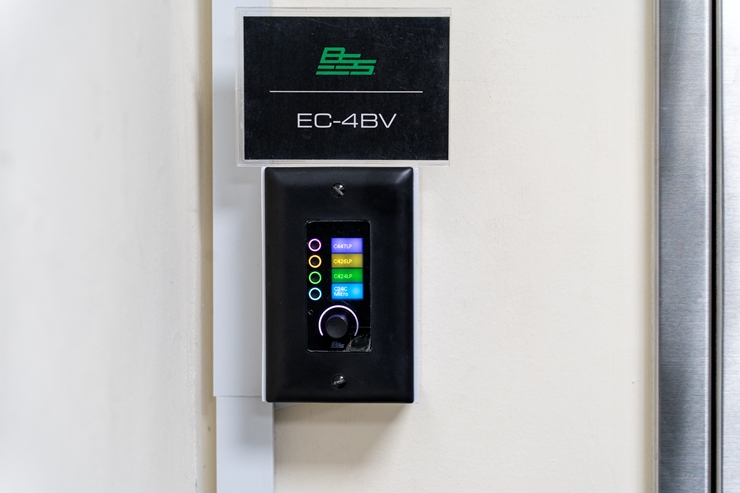

이어 발표가 끝난 뒤, 참석자들은 안내에 따라 4층 휴게실로 이동해 BSS Soundweb OMNI 기반으로 운용되는 JBL Professional 인스톨 스피커 시스템을 직접 체험했다. Soundweb OMNI는 입력 신호의 분배와 DSP 처리를 담당하며, 공간 내에 설치된 JBL Professional 스피커 시스템을 하나의 네트워크로 통합 관리하는 역할을 수행했다. 이를 통해 각 존마다 요구되는 음압과 음색을 독립적으로 설정할 수 있었으며, 동일한 콘텐츠를 재생하더라도 공간 특성에 맞는 사운드가 구현되는 점이 인상적이었다.
