보이지 않는 위험, 전기적 환경의 중요성 2
글 : 이상곤 책임연구원(A49) 정리 : 이무제 기자 자료제공 : A49, 소니캐스트
지난 호에는 오디오 시스템의 전기적 무결성에 대해서, 특히 음질의 영향 요소의 계층 구조 및 핵심 전기 원리에 대해 다뤘다. 전반적인 내용은 오디오 시스템 전체에 있어서 음질에 있어서 가장 큰 영향을 미치는 요인은 무엇인지, 그리고 이를 바탕으로 전원 공급 및 접지 시스템이 오디오 시스템의 완전하고 안전한 구동에 있어서 얼마나 중요한 요인인지에 대해 간략히 다뤘다. 또한 시스템 무결성을 달성하기 위한 물리적 기반을 이해하기 위해 전기 그 자체에 대한 이해, 디지털 시그널이 실제 현실에서 어떻게 전달되는지, 지터가 무엇인지에 대해서도 다뤘고 이 글을 이해하기 위해, 그리고 독자가 스스로 문제 해결을 하기 위한 기본적인 전기 지식에 대해서도 간략히 언급했다. 특히 전류의 귀환법칙(The Law of Return Current)은 전체 음향 시스템과 전기를 이해하기 위한 대원칙으로 “전류는 회로 설계자가 의도한 경로든 우발적으로 형성된 경로든 상관없이 항상 가장 낮은 임피던스를 가진 경로를 따라 자신의 출발점(전원)으로 되돌아가려는 강력한 성질을 가진다”는 것을 말한다. 이는 전기 전달의 주요 원리이며, 또한 노이즈 전류의 발생 원인과 문제 해결을 위해 기본적으로 숙지해야 할 원칙이다.
기고 될 시리즈는 총 7개의 장으로 구성될 예정이며, 1장)음질 영향 요소의 계층 구조 및 핵심 전기 원리는 지난 달에 다뤘고 이어 2장)접지의 공학적 분류 및 기능이 이번 달에 다뤄지며, 이후 3장)전원 노이즈의 발생 기전, 4장)노이즈 침투 경로 및 메커니즘, 5장)근본적 해결을 위한 시스템 구축 전략, 6장)상용 전원 장치에 대한 공학적 평가, 7장)실용적 진단 및 해결책으로 연재될 것이다. 지면 및 내용에 따라 다소의 변동이 있을 수 있음에 독자들의 양해를 미리 구한다.
2.3 ‘접지’의 다층적 의미와 핵심 역할 분석

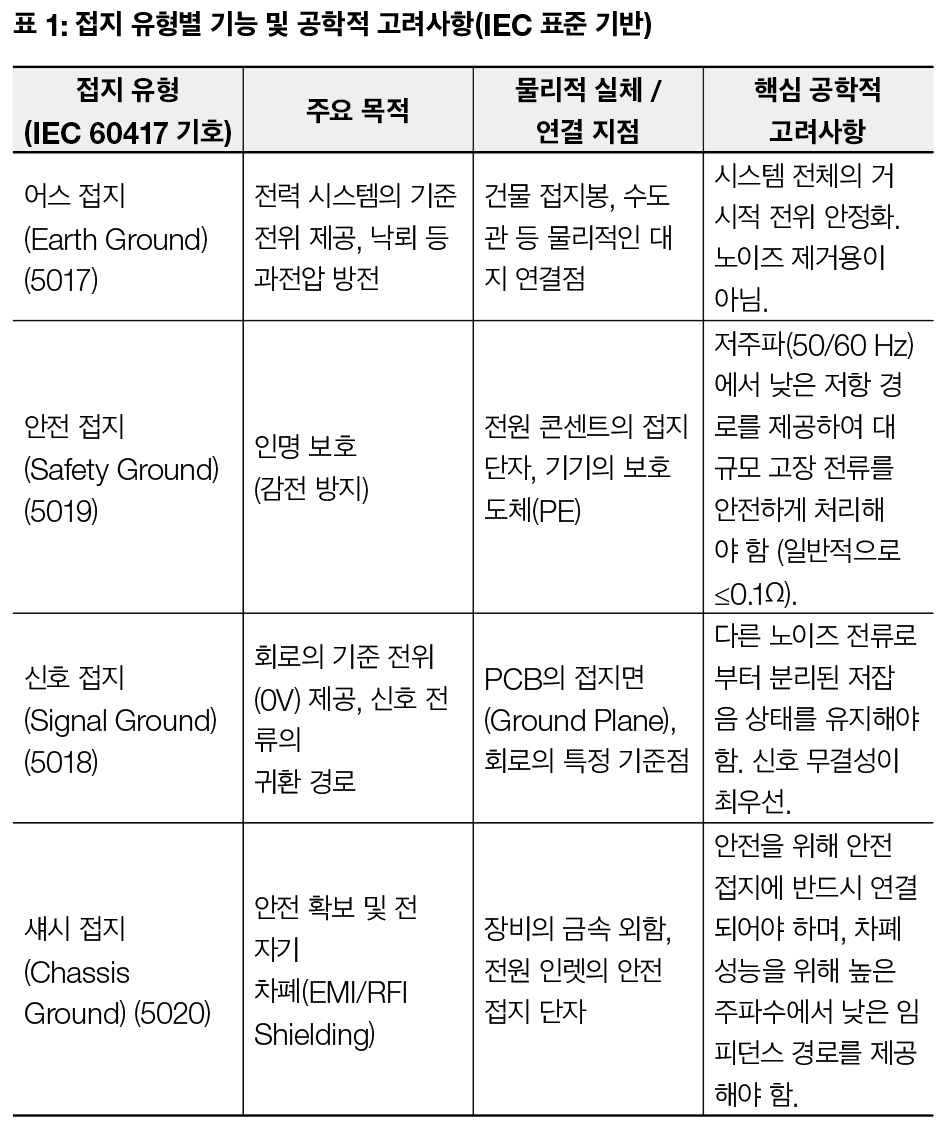

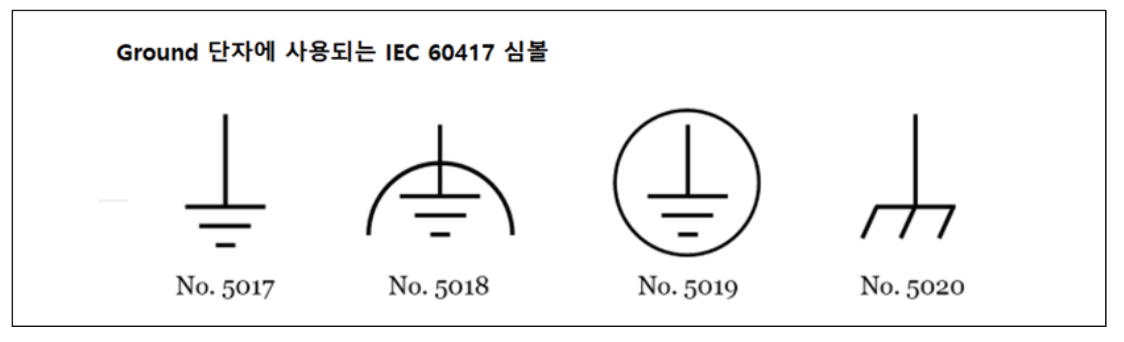

‘접지(Ground)’라는 용어는 기술 분야에서 사용되는 맥락에 따라 다른 의미를 가질 수 있다. ‘접지’는 단일한 개념이 아니며, 사용되는 맥락에 따라 전혀 다른 의미와 기능을 가지므로, 그 역할을 정확히 구분하는 것이 시스템 설계 및 문제 해결의 시작이다.
- 어스 접지 (Earth Ground / 대지 접지): 접지봉 등을 이용해 물리적인 대지(大地, Terra)와 연결된 지점이다. 이는 건물 전체 전기 시스템의 기준 전위를 설정하고, 낙뢰 등 과전압 에너지를 방전시키는 안전상의 역할을 한다. 중요한 점은, 흙 자체는 수십에서 수백 옴(Ω)에 달하는 상당한 저항을 가진 불완전한 도체라는 사실이다. 따라서 대지 접지는 민감한 오디오 전자 장비의 노이즈가 없는 ‘0볼트’ 기준점이 아니며, 그 주된 역할은 번개와 같은 큰 과도 현상으로부터의 안전 확보이지, 지속적인 노이즈 완화가 아니다. IEC 60417 표준에서는 기호 5017로 정의된다.
- 안전 접지 (Safety Ground / 보호 접지): 기기 내부에서 절연 파괴 등의 고장으로 고전압이 금속 외함(섀시)에 노출될 경우, 이 전류가 인체를 통해 흐르지 않고 전원 케이블의 보호 도체(접지선)를 통해 어스 접지로 안전하게 흐르도록 경로를 제공하는 시스템이다. 이 대전류는 회로 차단기를 작동시켜 전원을 차단함으로써 감전 사고를 방지한다. 이는 인명 보호라는 명확한 기능적 목적을 가지며, IEC 60417 표준에서는 기호 5019로 정의된다.
- 신호 접지 (Signal Ground / Signal Reference, SG): 회로 내에서 신호 전압을 측정하는 기준점(0V 레퍼런스)이다. 모든 신호 전류는 소스에서 나와 부하를 거친 후 이 신호 접지를 통해 소스로 되돌아가는 귀환 경로(return path)를 형성한다. 신호 접지의 가장 중요한 과제는 다른 노이즈 전류가 유입되지 않도록 저잡음 상태를 유지하는 것이다. IEC 60417 표준에서는 기호 5018(Noiseless/clean earth)이 이와 유사한 기능을 나타낸다.
- 섀시 접지 (Chassis Ground / Frame Ground, FG): 장비의 금속 케이스 또는 프레임 자체를 의미한다. 섀시는 여러 접지 시스템이 만나는 중요한 인터페이스 역할을 한다. 일반적으로 안전 접지에 연결되어 인명 보호 기능을 수행하며, 동시에 외부 전자기 간섭(EMI)으로부터 내부 회로를 보호하는 전자기 차폐(shielding) 역할을 한다. IEC 60417 표준에서는 기호 5020으로 정의된다.
‘접지’를 완벽하고 임피던스가 0인 등전위 평면으로 오해하는 것은 많은 고질적인 노이즈 문제의 근본 원인이다. 이러한 잘못된 사고방식은 의도치 않은 전류 경로를 생성하여 노이즈를 악화시키는 역효과를 낳는 전략으로 이어진다. 목표는 0볼트 접지를 달성하는 것이 아니라, 실제 임피던스를 통한 전류 흐름을 이해하고 관리함으로써 중요한 지점들 간의 전압 차이를 최소화하는 것이다. 이는 ‘모든 것을 접지하는’ 것에서 ‘전류 경로를 제어하는’ 것으로의 패러다임 전환이 필요함을 의미한다.
안전 접지와 신호 접지 사이에는 근본적인 기능적 충돌이 존재한다. 안전 접지는 60Hz의 저주파 대전류를 처리하기 위해 낮은 저항을 요구하는 반면, 효과적인 EMI 차폐 및 신호 무결성을 위한 접지는 수 MHz에서 GHz에 이르는 고주파 노이즈 전류를 처리하기 위해 낮은 임피던스를 요구한다. 긴 접지선은 저항은 낮지만 인덕턴스가 높아 고주파에서는 임피던스가 매우 커지므로, 우수한 안전 접지선이 최악의 EMC 접지선이 될 수 있다. 이 상충 관계를 이해하는 것이 오디오 시스템 접지 설계의 핵심 과제이다.
오디오 애호가들이 종종 험(hum) 노이즈를 제거하기 위해 안전 접지를 임의로 분리(‘cheater plug’ 사용 등)하는 경우가 있으나, 이는 장비의 핵심 안전 기능을 무력화시키는 매우 위험한 행위이다. 감전이나 화재 위험을 감수할 만한 오디오 품질 개선은 존재하지 않는다. 모든 노이즈 완화 전략은 IEC 62368-1과 같은 전기 안전 규정을 최우선으로 준수하는 전제 하에 수립되어야 한다.
2.4. 오디오 장비 섀시 접지의 이중적 역할: 안전과 차폐
오디오 장비의 금속 섀시(Chassis)는 접지 단자를 통해 전원 케이블의 접지선과 연결된다. 이 섀시 접지는 안전 확보와 전자기 차폐라는 두 가지 핵심적인 역할을 동시에 수행하며, 이 두 역할은 서로 다른 물리적 원리에 기반한다.
2.4.1. 안전 장치로서의 섀시
섀시 접지의 가장 근본적이고 타협할 수 없는 목적은 사용자의 안전 확보이다. 이를 위해 섀시는 안전 접지 시스템에 연결된다. 만약 기기 내부의 고장으로 활선(Live)이 금속 섀시에 접촉하면, 고장 전류는 저항이 높은 인체를 통과하는 대신, 저항이 매우 낮은 안전 접지 경로를 통해 궁극적으로 어스 접지로 흐른다. 이 거대한 고장 전류는 회로 차단기를 즉시 작동시켜 전원을 차단함으로써 치명적인 감전 사고를 방지한다. 이러한 안전 기능은 IEC 62368-1과 같은 국제 안전 표준에 의해 엄격하게 규제되는 필수 요건이다.

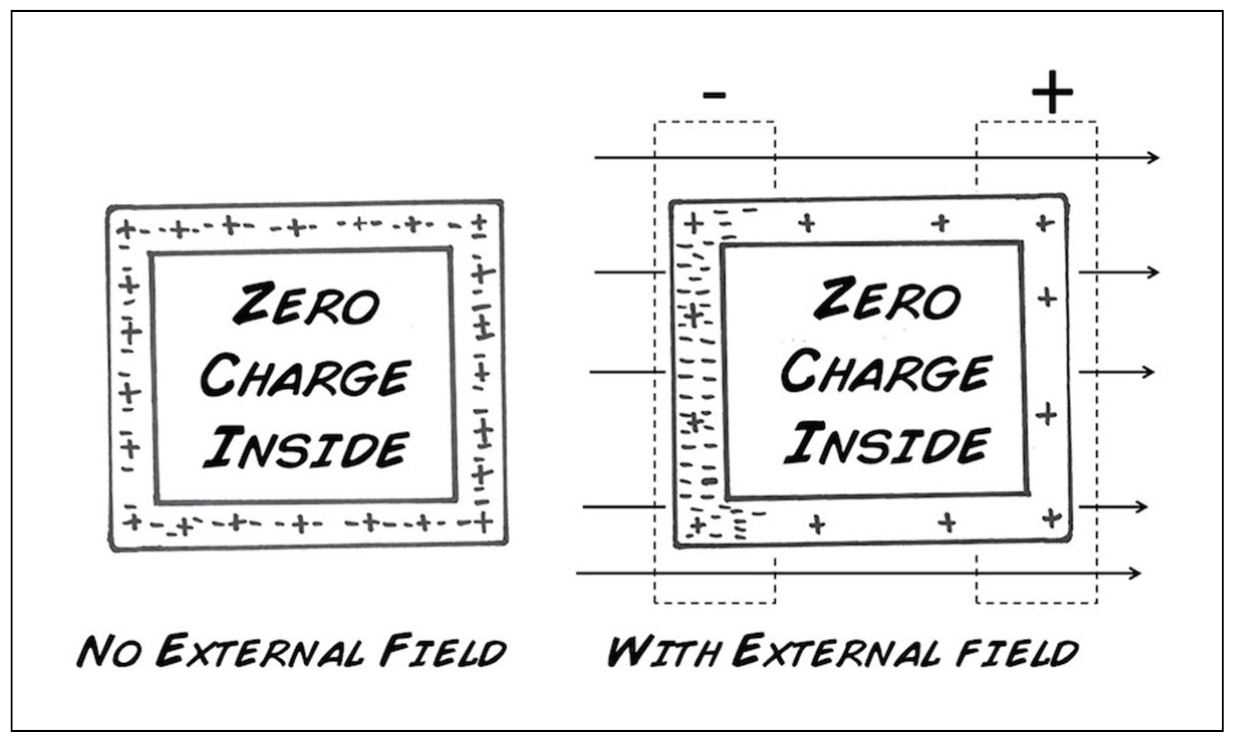

[그림 5] 패러데이 케이지의 작동 원리. 외부 전기장(E)이 가해지면 케이지 내부의 전하가 재분배되어
내부 전기장을 상쇄시키는 반대 방향의 전기장을 생성한다.(출처: https://docs.backyardbrains.com/retired/experiments/faraday/)
2.4.2. 전자기 차폐(패러데이 케이지) 및 소멸 장치로서의 섀시
안전을 확보하는 동시에, 접지된 섀시는 외부의 전자기 간섭(EMI/RFI)으로부터 내부의 민감한 오디오 회로를 보호하는 전자기 차폐, 즉 패러데이 케이지(Faraday Cage) 역할을 수행한다. 외부 전자기장이 전도성 외함에 도달하면, 외함 내의 자유 전자가 재배열되어 외부장과 반대 방향의 전기장을 생성한다. 이 두 필드가 서로를 상쇄하여 외함 내부의 순수 전기장을 0에 가깝게 만든다.
“케이블이 포착한 RF 노이즈를 섀시를 통해 어스 접지로 흘려보내 소멸시킨다”는 통념은 고주파 노이즈의 물리적 거동을 정확하게 설명하지 못한다. RF 노이즈는 ‘배출’되는 것이 아니라 다음과 같은 복합적인 매커니즘을 통해 ‘격리’ 및 ‘소산’된다.
1. 차폐체로서의 섀시와 케이블 쉴드: 고주파 차폐 관점에서 케이블 쉴드는 장비의 금속 섀시가 유연하게 연장된 것이다. 즉, ‘소스 기기 섀시 - 케이블 쉴드 - 부하 기기 섀시’ 전체가 하나의 연속적인 패러데이 케이지를 형성한다.
2. 표피 효과(Skin Effect)와 전류의 분리: 고주파 교류(AC)는 도체 외부 표면에 집중되어 흐르는 경향이 있다. 외부 RF 전자기장에 의해 유도된 노이즈 전류는 케이블 쉴드와 섀시의 바깥쪽 표면에 국한되어 흐른다. 반면, 내부 오디오 신호의 귀환 전류는 쉴드의 안쪽 표면을 따라 흐른다. 이 표피 효과 덕분에 외부 노이즈와 내부 신호는 물리적으로 분리된 경로로 흐르게 되어 상호 간섭이 최소화된다.
3. 반사, 흡수, 그리고 열에너지로의 변환: 외부 RF 에너지가 섀시에 도달하면, 상당 부분은 금속 표면에서 반사된다. 반사되지 않은 에너지는 섀시에 흡수되어 표면에 와전류(eddy current)를 유도한다. 이 와전류가 금속의 미세한 저항을 만나면서 RF 에너지는 극미량의 열에너지로 변환되고, 섀시의 넓은 표면적을 통해 주변으로 소산(dissipate)된다.

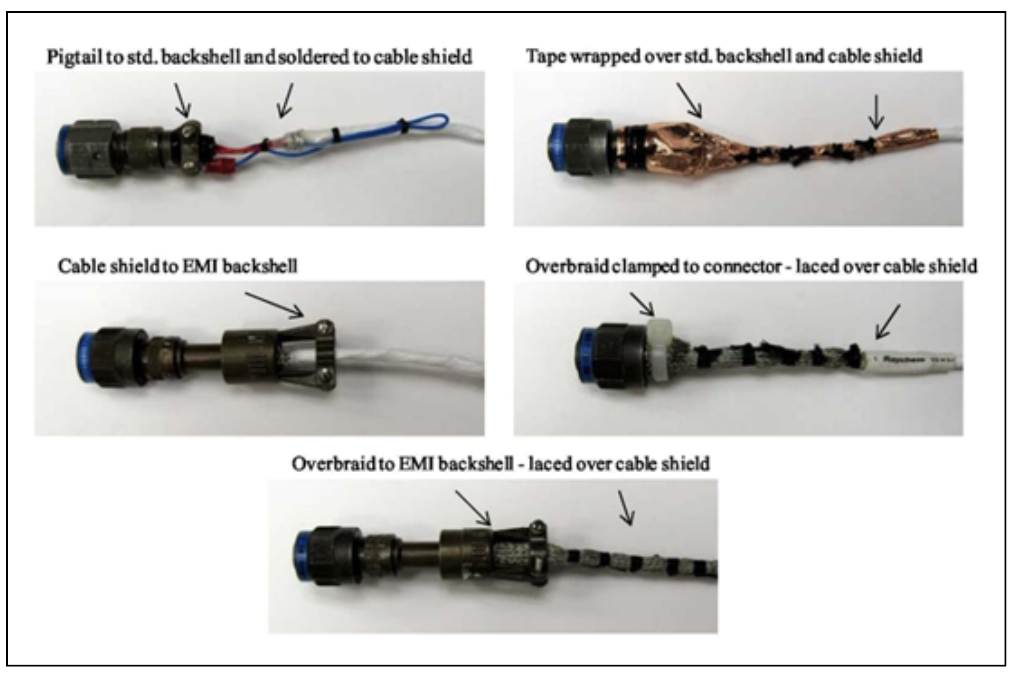

[그림 6] 케이블 쉴드 처리 방법 예시(출처: https://ntrs.nasa.gov/api/citations/ 20090033805/downloads/20090033805.pdf)[그림 5] 패러데이 케이지의 작동 원리. 외부 전기장(E)이 가해지면 케이지 내부의 전하가 재분배되어 내부 전기장을 상쇄시키는 반대 방향의 전기장을 생성한다.(출처: https://docs.backyardbrains.com/retired/experiments/faraday/)
2.4.3. RF 노이즈 제어를 위한 360도 쉴드 종단의 중요성
RF 노이즈 전류를 가장 효과적으로 처리하는 방법은 케이블 커넥터를 통해 쉴드를 장비 섀시에 360도 전방위로 완벽하게 접속(bond)시키는 것이다. 이는 EMC(전자기 호환성) 업계의 표준적인 모범 사례이다.
○ 360도 연결의 의미: 이는 케이블 쉴드의 전체 둘레(360도)가 커넥터의 금속 쉘(shell)과, 그리고 커넥터 쉘이 다시 장비 섀시 패널과 빈틈없이 금속 대 금속으로 완벽하게 접촉하는 것을 의미한다. 이는 마치 케이블 쉴드라는 유연한 금속 튜브를 장비의 금속 상자에 빈틈없이 용접하는 것과 같은 효과를 낸다. 이렇게 하면 노이즈 전류가 케이블 쉴드 바깥면에서 섀시 바깥면으로 매끄럽게 이동하여 내부 회로와 격리된 채 소산될 수 있다.
○ 피그테일(Pigtail) 연결의 문제점: 가장 흔하게 성능이 저하되는 방법은 케이블 쉴드를 한 가닥의 짧은 전선(이를 ‘피그테일’이라 부름)으로 뽑아내어 커넥터의 특정 핀(예: XLR의 1번 핀)에 납땜하고, 이 핀을 통해 PCB의 접지에 연결하는 것이다. 고주파에서 이 피그테일은 상당한 인덕턴스를 가지며, 이는 쉴드의 차폐 성능을 극적으로 저하시키는 안테나 역할을 한다. 이 인덕턴스는 고주파 노이즈에 대한 높은 임피던스 경로를 만들어, 노이즈가 쉴드를 우회하여 내부 회로로 직접 침투할 수 있는 통로를 제공한다. 실험에 따르면, 피그테일 연결은 360도 연결에 비해 고주파 차폐 성능을 수십 dB 이상 악화시킬 수 있으며, 이는 차폐 케이블이 오히려 노이즈를 증폭시키는 안테나 역할을 하게 만듦을 의미한다. NASA의 기술 보고서에 따르면, 피그테일 종단 방식은 360도 종단 방식에 비해 약 30~40 dB 가량 차폐 성능이 저하되는 것으로 나타났다. 이는 노이즈 전력이 1,000배에서 10,000배 더 많이 내부 회로로 침투할 수 있음을 의미하는 심각한 성능 저하이다.

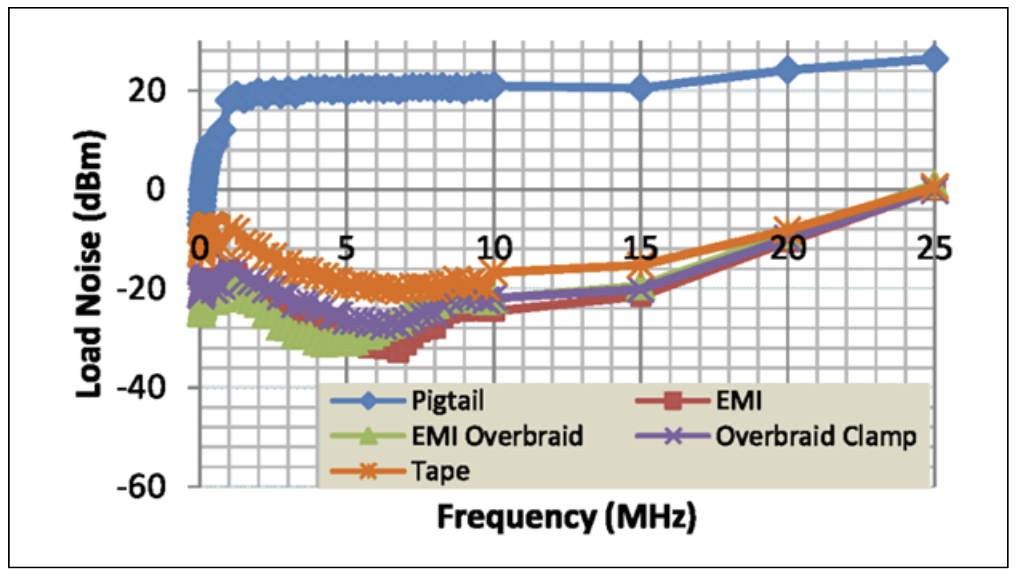

[그림 7] 케이블 쉴드 처리 방법에 따른 차폐 성능 차이(출처: https://ntrs.nasa.gov/api/citations/ 20090033805/downloads/20090033805.pdf)
따라서, 오디오 시스템에서 RF 노이즈에 대한 강건성을 확보하기 위해서는 케이블 자체의 품질뿐만 아니라, 케이블과 장비를 연결하는 커넥터의 구조가 결정적으로 중요하다. 360도 종단을 지원하는 금속제 커넥터와 백쉘(backshell)을 사용하는 것은 단순한 액세서리가 아니라, 시스템의 EMI/RFI 차폐 성능을 보장하기 위한 핵심적인 공학적 설계 요구사항이다.
2.5. 핵심 오해의 교정: “접지는 노이즈 흡수통(Sink)이 아니다”
많은 오디오 애호가들 사이에서 “노이즈 전류는 접지(Earth)로 흘려보내면 깨끗하게 사라진다”는 통념, 이른바 ‘노이즈 흡수통(Sink) 이론’ 또는 ‘섬프 이론(Sump Theory)’이 널리 퍼져 있다. 이는 접지를 무한한 노이즈 처리 장치로 여기는 심각한 오해이며, 물리 법칙에 위배된다.
노이즈가 접지를 통해 배출될 수 없는 근본적인 이유는 키르히호프의 전류 법칙(전류 귀환 법칙) 때문이다.
1. 전류는 회로를 완성해야만 흐른다: 키르히호프의 전류 법칙에 따르면, 어떤 지점(노드)으로 들어오는 전류의 총합과 나가는 전류의 총합은 항상 같다. 이는 즉, 전류가 흐르기 위해서는 반드시 출발점(Source)에서 시작하여 부하를 거쳐 다시 출발점으로 돌아오는 완전한 폐회로(Closed Loop)가 형성되어야 함을 의미한다. 전류는 일방적으로 어딘가로 흘러가서 사라질 수 없다.
2. 노이즈의 근원지와 귀환 경로의 부재: 오디오 기기 내부에서 발생하는 고주파 노이즈(예: 디지털 클럭 노이즈, SMPS 스위칭 노이즈 등)의 근원지는 해당 기기의 회로 기판 위에 있는 특정 부품과 그 전원부이다. 기기의 섀시를 접지선에 연결하는 것은 노이즈가 빠져나갈 수 있는 ‘출구’처럼 보일 수 있다. 하지만 이 경로를 통해 빠져나간 노이즈 전류가 다시 자신의 근원지(기기 내부의 회로)로 돌아올 수 있는 ‘귀로’가 존재하지 않는다. 대지(Earth)는 노이즈의 근원지와 전기적으로 직접 연결되어 있지 않기 때문이다.
결론적으로, 노이즈 전류가 자신의 근원지로 돌아가는 완전한 회로를 구성할 수 없으므로, 기기 내부에서 발생한 노이즈 전류는 접지선을 통해 대지로 ‘배출’되는 것 자체가 물리적으로 불가능하다.
이 잘못된 ‘노이즈 흡수통’ 모델은 문제 해결을 위한 접근 방식 자체를 왜곡시킨다. 이 모델은 “어떻게 하면 노이즈를 더 잘 버릴 수 있을까?”라는 질문으로 이어져, 더 굵거나 더 많은 접지선을 추가하는 등의 비효율적인 해결책을 낳는다. 반면, 물리적으로 올바른 ‘전류 루프’ 모델은 “이 원치 않는 전류는 어디서 와서 어디로 돌아가는가?”라는 근본적인 질문을 던지게 한다. 이는 노이즈 전류가 흐르는 의도치 않은 루프를 찾아내고, 그 루프를 깨거나(예: 아이솔레이터 사용) 루프의 면적을 최소화하여(예: 적절한 배선) 문제를 해결하는 체계적인 EMC 공학적 접근법으로 이어진다.
접지는 노이즈를 버리는 쓰레기통이 될 수 없다. 오디오 시스템에서 접지의 진정한 역할은 노이즈를 ‘버리는’ 곳이 아니라, 상호 연결된 모든 장비의 섀시를 전기적으로 묶어 시스템 전체에 일관된 등전위 기준면(Equipotential Plane)을 제공하는 것이다. 즉, 모든 기기가 동일한 전위 기준을 공유하게 함으로써 기기 간의 불필요한 전위차 발생을 최소화하고, 이를 통해 기기 사이를 연결하는 신호 케이블 쉴드에 노이즈 전류가 흐르는 것(접지 루프)을 방지하는 것이 접지 설계의 핵심이다.
2.6. 에너지 전달의 실체: 전자기장, 패러데이 법칙, 그리고 변압기
2.6.1. 에너지 전달의 매개체: 전자가 아닌 전자기장
전기 회로를 설명할 때 흔히 사용되는 ‘전자의 흐름’ 비유는 에너지 전달의 물리적 실체에 대한 오해를 유발할 수 있다. 도체 내 전자의 평균 이동 속도, 즉 유동 속도는 초당 수 밀리미터에 불과할 정도로 매우 느리다. 만약 에너지가 전자에 의해 직접 운반된다면, 스위치를 켠 후 빛의 속도로 전파되는 전기 신호의 속도를 설명할 수 없다.
실제 에너지 전달의 주체는 전자가 아니라, 도선 주위의 공간에 형성되는 전자기장이다. 이 에너지의 흐름은 포인팅 벡터(S ⃗=E ⃗ ×H ⃗)로 기술된다. 여기서 E ⃗ 는 전기장, H ⃗는 자기장이며, 포인팅 벡터는 단위 면적당 에너지 흐름의 방향과 크기를 나타낸다. 에너지는 전원에서 부하로 도선을 통해 직접 흐르는 것이 아니라, 도선 주위의 공간을 통해 전달되어 부하로 유입된다.
직류에서는 전자가 한 방향으로 느리게 이동하면서 정적인 전기장과 자기장을 형성하고, 포인팅 벡터는 도선 외부 공간에서 전원에서 부하 방향으로 일정한 에너지 흐름을 나타낸다. 교류에서는 전자가 도선 내에서 짧은 거리를 진동할 뿐이지만, 이 진동이 시간에 따라 변화하는 전기장과 자기장을 생성하고, 이 변화하는 장이 에너지를 파동의 형태로 전파한다.
2.6.2. 변압기의 작동 원리: 전자기 유도의 실용적 증거
변압기(Transformer)는 전자기 유도 원리를 이용하여 교류(AC) 전압을 변경하는 장치로, 전자기장을 통한 에너지 전달의 가장 명확한 증거이다. 변압기는 전기적으로 절연된 두 개의 코일(1차 코일과 2차 코일)이 공통의 철심(core)에 감겨있는 구조이다.

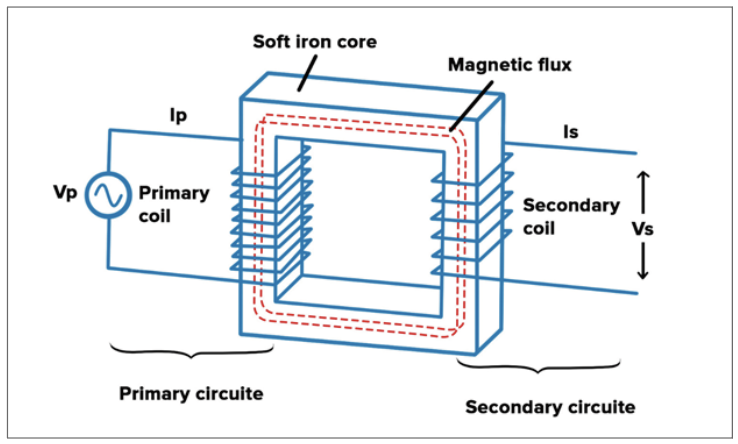

[그림 8] 단순화된 변압기(출처: https://kdmfab.com/ko/%EB%B3%80%EC%95%95%EA%B8%B0-%EC%9E%91%EB%8F%99-%EC%9B%90%EB%A6%AC-2/)
작동 매커니즘은 다음과 같다:
1. 교류 전압 인가: 1차 코일에 교류(AC) 전압이 인가되면, 시간에 따라 크기와 방향이 계속 변하는 전류가 흐른다.
2. 자기장 생성: 이 교류는 앙페르의 법칙에 따라 코일 주위에 변화하는 자속(magnetic flux)을 생성한다. 변압기가 직류(DC)에서는 작동하지 않는 이유는 직류는 일정한 자기장을 생성하므로 전자기 유도가 일어나지 않기 때문이다.
3. 자기장 전달: 철심은 1차 코일에서 생성된 변화하는 자기장을 매우 효율적으로 집중시켜 2차 코일로 전달하는 자기 회로 역할을 한다.
4. 전압 유도: 패러데이의 전자기 유도 법칙(변화하는 자기장이 전압(유도 기전력)을 만든다)에 따라, 2차 코일을 통과하는 자기장의 변화는 2차 코일에 교류 전압을 유도한다.
이 모든 과정에서 에너지는 1차 코일에서 2차 코일로 오직 전자기장을 통해서만 전달되며, 두 코일 사이에는 어떠한 전기적 연결도 없다. 이는 에너지가 전선을 ‘타고’ 흐르는 것이 아니라, 도선 주위의 ‘장(field)’을 통해 전달된다는 물리적 현실을 명백하게 보여준다.
이 물리적 현실은 오디오 시스템의 노이즈 문제에 중요한 시사점을 제공한다. 에너지가 장을 통해 전달된다는 것은, 원치 않는 노이즈 에너지 역시 장을 통해 한 회로에서 다른 회로로 ‘결합’될 수 있음을 의미한다. 예를 들어, 전원 트랜스포머에서 발생하는 강한 자기장이 근처의 민감한 포노 앰프 회로로 유도되어 험(hum) 노이즈를 유발하는 것이 대표적인 사례이다. 따라서 노이즈 제어는 단순히 전선을 잘 연결하는 문제를 넘어, 부품의 물리적 배치와 차폐를 통해 전자기장의 상호작용을 제어하는 3차원적 공간 설계의 문제로 확장된다.
