오디오 임피던스의 이해
by 이무제 기자 자료제공 : A49, Shure, Rane, Crown, Benchmark
오디오 장비의 사양표에는 거의 예외 없이 임피던스가 등장한다. 마이크 출력 임피던스 150Ω, 프리앰프 입력 임피던스 2kΩ, 기타 입력 1MΩ, 스피커 8Ω, 전관방송 100V 라인 같은 표기가 대표적이다. 모두 단위는 Ω으로 같지만 실제로 적용되는 원리는 서로 다르다.
오디오 신호 전송에서는 대체로 낮은 출력 임피던스가 높은 입력 임피던스를 구동한다. 반면 파워앰프와 스피커 사이에서는 앰프가 감당할 수 있는 부하 임피던스를 지켜야 한다. 70V나 100V 전관방송 시스템은 높은 전압과 낮은 전류를 이용해 다수의 스피커를 장거리로 구동한다. AES3나 S/PDIF 같은 디지털 오디오에서는 다시 전송선의 특성 임피던스를 맞추는 문제가 등장한다.
따라서 임피던스를 단순히 “같게 맞추는 값”으로 기억하면 오히려 실무에서 혼란이 생긴다. 먼저 확인해야 할 것은 임피던스의 숫자가 아니라 그 숫자가 어떤 종류의 접속을 설명하는가이다.

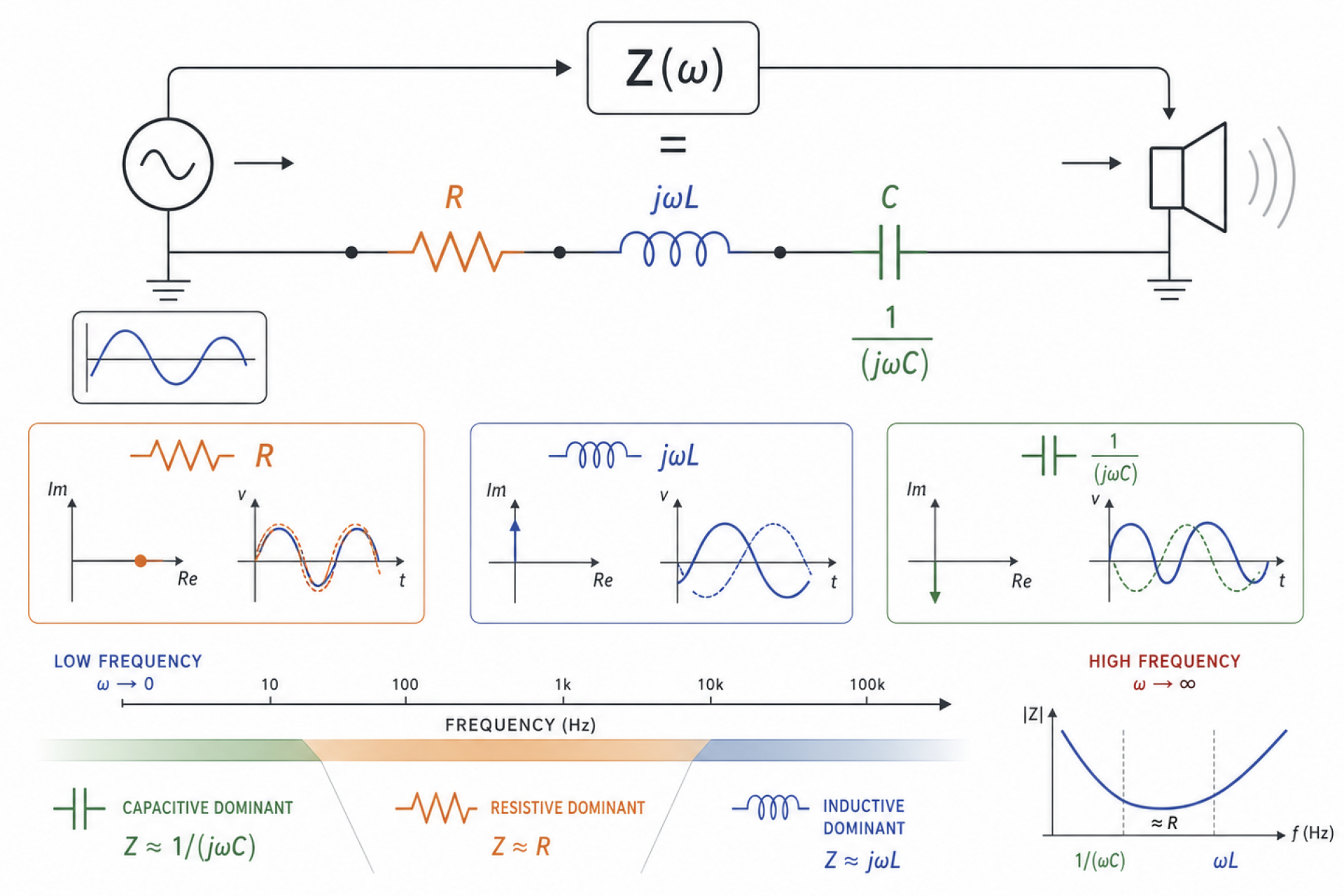

임피던스는 교류 신호가 만나는 저항이다
저항은 전류의 흐름을 방해한다. 직류 회로에서는 대체로 저항만 생각해도 되지만, 오디오 신호는 시간에 따라 방향과 크기가 바뀌는 교류 신호다. 교류 회로에서는 일반적인 저항뿐 아니라 코일의 인덕턴스와 커패시터의 커패시턴스도 전류의 흐름에 영향을 준다.
이러한 영향을 모두 합친 것이 임피던스다. 기호는 Z, 단위는 저항과 같은 Ω을 사용한다. 수식으로는 흔히 다음과 같이 표현한다.
Z = R + jX
R은 일반적인 저항 성분이고 X는 리액턴스, 즉 코일과 커패시터가 만드는 주파수 의존 성분이다. 여기서 복소수와 위상 계산까지 이해할 필요는 없지만, 임피던스가 단순한 고정 저항값이 아니라는 점은 알아둘 필요가 있다. 임피던스는 저항과 리액턴스의 결합이며, 신호 주파수에 따라 달라질 수 있다.
코일은 일반적으로 주파수가 높아질수록 전류의 변화를 더 강하게 방해한다. 커패시터는 반대로 주파수가 높아질수록 교류 신호를 더 쉽게 통과시킨다. 이 때문에 마이크, 기타 픽업, 스피커, 케이블의 임피던스는 오디오 대역 전체에서 동일하지 않다. 케이블도 저항만 가진 물체가 아니라 분포된 인덕턴스와 커패시턴스를 가진 회로로 작동한다.
스피커에 적힌 8Ω도 모든 주파수에서 정확히 8Ω이라는 뜻이 아니다. 이는 제품을 분류하기 위한 공칭 임피던스다. 실제 임피던스는 주파수에 따라 상승하거나 하강하며, 특정 주파수에서는 공칭값보다 상당히 낮아질 수 있다. AES의 용어 설명에서도 공칭 임피던스는 고정된 실제값이라기보다 해당 부하를 부르는 명목상의 값으로 설명된다.
출력 임피던스와 입력 임피던스
장비를 연결할 때는 두 종류의 임피던스를 구분해야 한다.
신호를 내보내는 장비에는 출력 임피던스가 있다. 이를 소스 임피던스라고도 한다.
마이크의 출력 임피던스, 오디오 인터페이스의 라인 출력 임피던스, 파워앰프의 출력 임피던스가 여기에 해당한다.
신호를 받아들이는 장비에는 입력 임피던스가 있다. 이를 부하 임피던스라고도 한다. 마이크 프리앰프 입력, 파워앰프 라인 입력, 기타 앰프 입력, 스피커의 임피던스가 여기에 해당한다.

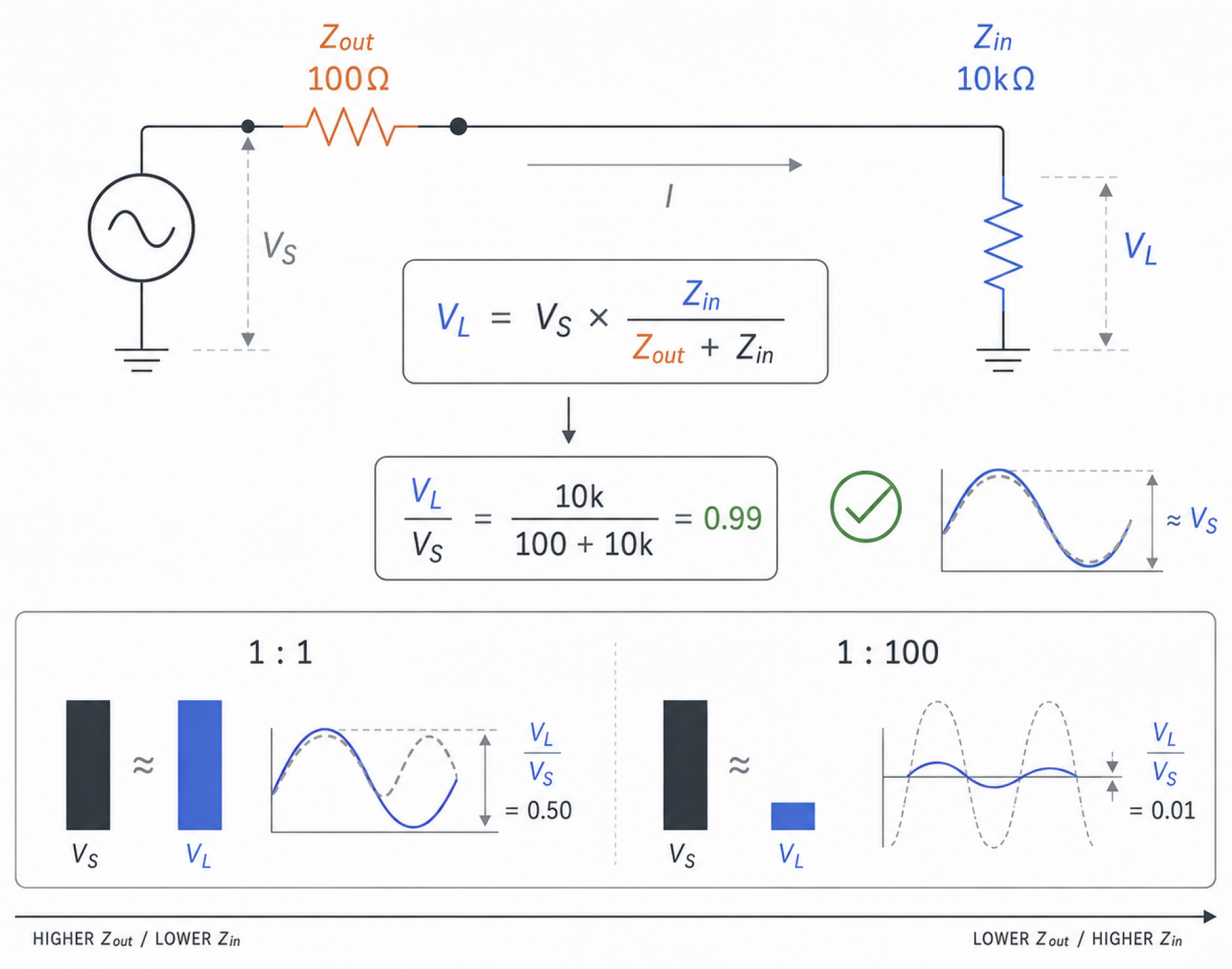

출력 장비는 이상적인 전압원처럼 동작하지 않는다. 내부에 일정한 출력 임피던스를 가진 신호원으로 생각할 수 있다. 여기에 입력 임피던스가 연결되면 두 임피던스가 전압 분배기를 만든다.
입력에 실제로 전달되는 전압은 간단히 다음 관계로 설명할 수 있다.
입력 전압 = 원래 신호 전압 × 입력 임피던스 ÷ (출력 임피던스 + 입력 임피던스)
출력 임피던스와 입력 임피던스가 모두 100Ω이라면 입력에는 원래 전압의 절반만 전달된다. 전압 기준으로 약 6dB의 손실이다. 반면 출력 임피던스가 100Ω이고 입력 임피던스가 10kΩ이라면 거의 모든 전압이 입력으로 전달된다. Rane은 현대적인 라인 인터페이스의 예로 약 100Ω의 출력 임피던스와 20kΩ의 입력 임피던스를 들며, 이 경우 전압 손실은 사실상 무시할 수 있다고 설명한다.
입력 임피던스가 출력 임피던스의 10배라면 약 90.9%의 전압이 전달되고 손실은 약 0.83dB다. 100배라면 약 99%가 전달되고 손실은 약 0.09dB에 불과하다. 따라서 10배라는 기준은 절대적인 최적값이라기보다 최소한의 호환성을 판단하는 경험칙에 가깝다.
현대 오디오에서는 대개 임피던스를 같게 맞추지 않는다
“임피던스 매칭”이라는 표현 때문에 출력 임피던스와 입력 임피던스를 같은 값으로 만들어야 한다고 생각하기 쉽다. 그러나 현대 아날로그 오디오 장비 사이의 신호 전송에서는 대부분 두 값을 같게 맞추지 않는다.
라인 출력, 마이크 출력, 프리앰프 출력과 같은 신호 회로의 목적은 전력을 최대한 전달하는 것이 아니라 신호 전압을 가능한 한 변형 없이 전달하는 것이다. 이를 위해 출력 임피던스는 낮게, 입력 임피던스는 높게 설계한다. 이런 접속 방식을 임피던스 브리징 또는 전압 브리징이라고 한다.
Rane은 현대적인 트랜지스터와 연산증폭기 기반 장비가 낮은 출력 임피던스로 높은 입력 임피던스를 구동하며, 동일 임피던스로 맞추는 것은 오히려 6dB의 전압 손실을 발생시킨다고 설명한다.
과거 전화 회선과 일부 변압기 회로에서는 최대 전력 전달과 반사 억제를 위해 600Ω 계통을 종단하는 방식이 널리 사용됐다. 이때 사용되던 “매칭”이라는 표현이 현재까지 남아 있지만, 일반적인 마이크·라인 오디오 접속에서는 낮은 출력과 높은 입력의 조합이 기본이다.
다만 “입력 임피던스는 무조건 높을수록 좋다”는 뜻도 아니다. 특정 마이크, 패시브 픽업, 포노 카트리지는 연결되는 부하에 따라 주파수 응답과 공진 특성이 달라진다. 제조사가 권장하는 부하 범위가 있다면 단순한 배수 계산보다 해당 범위를 우선해야 한다.

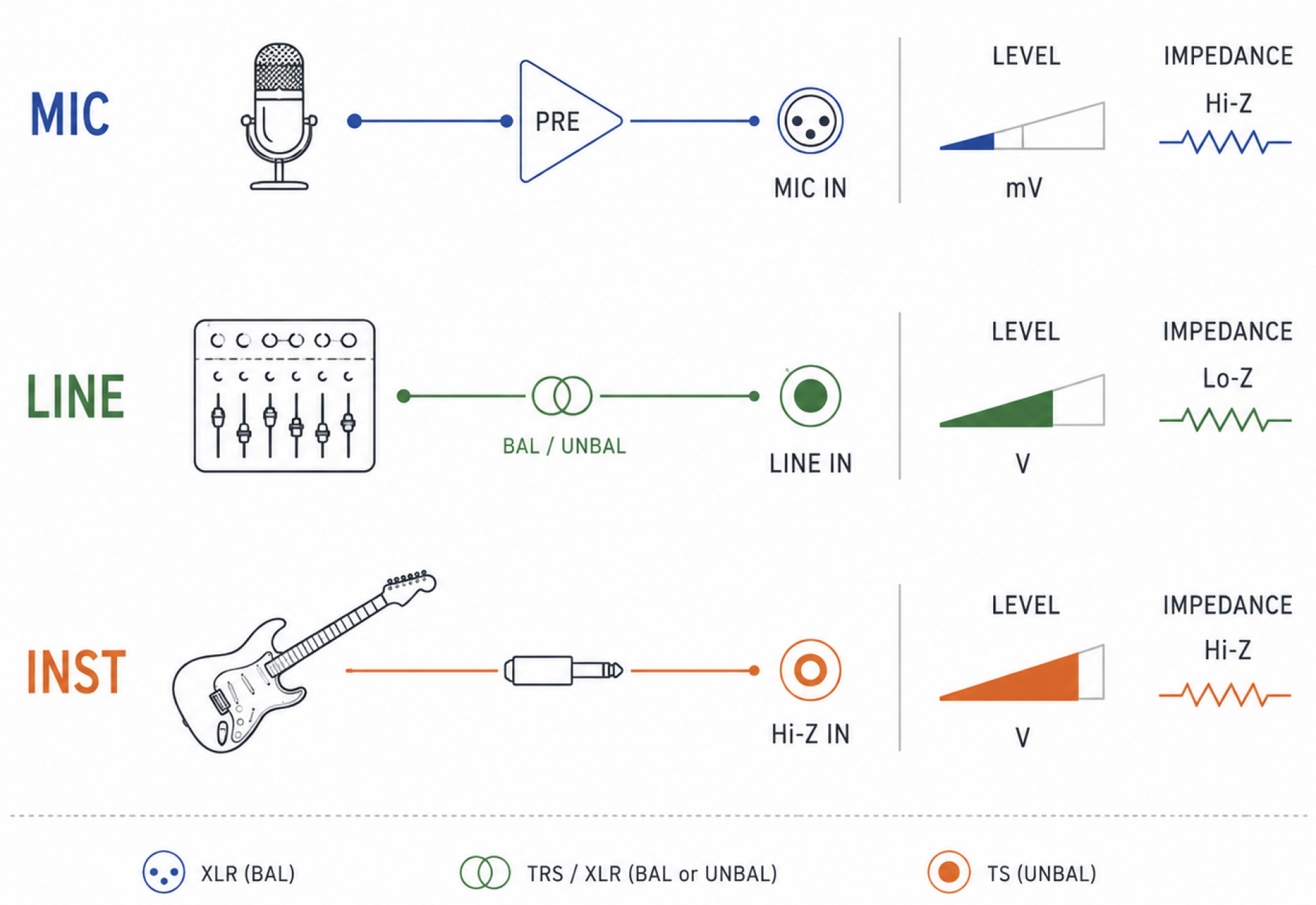

레벨, 임피던스, 밸런스는 서로 다른 항목이다
오디오 접속을 판단할 때 가장 흔한 오류는 신호 레벨과 임피던스, 밸런스 여부를 하나의 개념으로 묶는 것이다.
마이크 레벨과 라인 레벨은 신호 전압의 크기를 구분한다. 마이크 신호는 보통 수 mV 이하에서 수십 mV 정도이며, 라인 신호는 그보다 수십 dB 크다. Shure는 일반적인 라인 신호가 마이크 신호보다 약 40~60dB 높다고 설명한다.
임피던스는 신호원이 얼마만큼의 전류를 공급할 수 있는지, 그리고 입력이 신호원에 얼마나 큰 부하를 거는지를 나타낸다.
밸런스와 언밸런스는 신호를 전송하는 도체 구성과 외부 잡음을 제거하는 방식에 관한 개념이다. 밸런스 출력이라고 해서 반드시 라인 레벨인 것은 아니며, 언밸런스 출력이라고 해서 반드시 하이 임피던스인 것도 아니다.
커넥터 모양 역시 신호의 성격을 보증하지 않는다. XLR은 마이크 레벨, 라인 레벨, AES3 디지털 신호에 모두 사용된다. 6.35mm TRS는 밸런스 라인, 스테레오 헤드폰, 인서트, 일부 악기 신호에 사용된다. RCA도 소비자용 아날로그 라인뿐 아니라 S/PDIF 디지털 전송에 사용된다.
따라서 단자의 모양만 보고 연결 가능성을 판단해서는 안 된다. 출력 레벨, 입력 감도, 출력 임피던스, 입력 임피던스, 밸런스 여부를 각각 확인해야 한다.

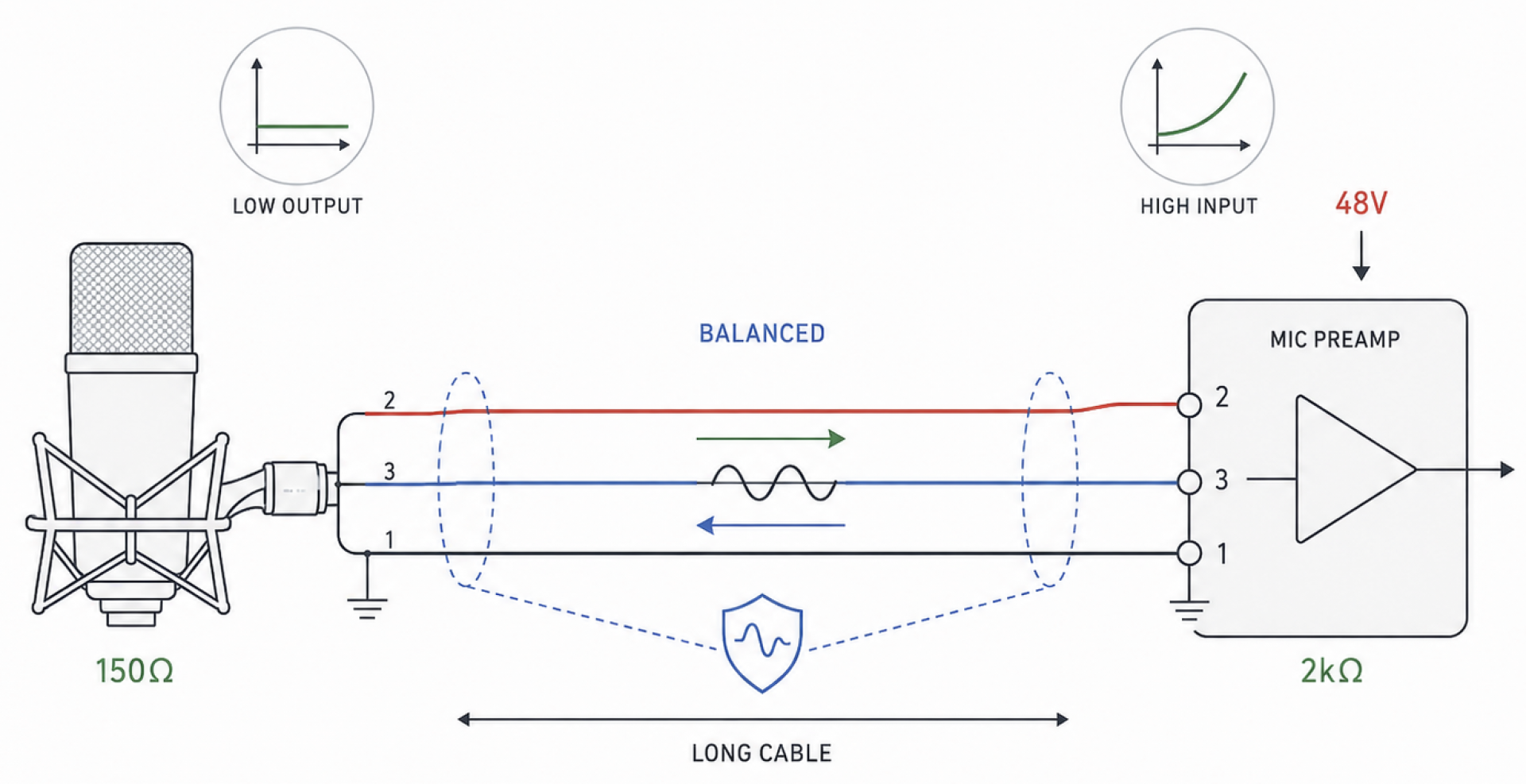

마이크와 마이크 프리앰프
현재의 프로페셔널 마이크는 대부분 로우 임피던스 출력으로 설계된다. 일반적으로 수십 Ω에서 수백 Ω 범위이며, Shure는 600Ω 미만을 로우 임피던스 마이크로 분류한다. SM58의 출력 임피던스는 300Ω이고, SM7B는 150Ω으로 명시돼 있다.
마이크 프리앰프의 입력 임피던스는 마이크 출력 임피던스보다 높아야 한다. 많은 현대 마이크 프리앰프는 약 1.5kΩ에서 수 kΩ 정도의 입력 임피던스를 가진다. 일부 제품은 10kΩ 이상이거나 여러 값을 선택할 수 있다.
마이크 제조사가 최소 부하 임피던스를 제시하는 경우도 있다. Shure의 여러 콘덴서 및 다이내믹 마이크는 최소 1kΩ의 프리앰프 입력 부하를 권장한다. 입력 임피던스가 너무 낮으면 출력 레벨이 줄어들 뿐 아니라 마이크 회로에 따라 최대 음압, 헤드룸, 왜율 또는 주파수 응답이 달라질 수 있다.
로우 임피던스 마이크는 케이블의 커패시턴스를 비교적 안정적으로 구동할 수 있다. 여기에 밸런스 전송을 함께 사용하면 긴 마이크 케이블에서도 잡음과 고역 손실을 줄일 수 있다. 반대로 빈티지 하이 임피던스 마이크를 낮은 임피던스 입력에 직접 연결하면 신호가 크게 줄고 음색이 변할 수 있다. 이런 경우 적절한 임피던스 변환기나 전용 입력이 필요하다.
팬텀파워는 임피던스와 별개의 문제다. 콘덴서 마이크에 48V 팬텀파워가 필요하다는 사실이 해당 마이크가 라인 레벨이나 하이 임피던스라는 뜻은 아니다. 팬텀파워는 마이크 내부 회로에 전원을 공급하는 방식이다.
하나의 마이크를 두 개의 프리앰프로 패시브 분배하면 두 입력 임피던스가 병렬로 연결된다. 예를 들어 각각 2kΩ인 두 입력을 동시에 연결하면 마이크가 보는 전체 부하는 1kΩ이 된다. 세 입력이면 약 667Ω까지 낮아진다. 단순 Y 케이블 분배가 항상 고장으로 이어지는 것은 아니지만, 마이크의 레벨과 음색, 팬텀파워 경로가 달라질 수 있다. 다수 콘솔로 안정적으로 분배하려면 마이크 스플리터나 액티브 분배기를 사용하는 편이 안전하다.
라인 출력과 라인 입력
믹서, 오디오 인터페이스, DSP, 레코더, 파워앰프 사이의 라인 접속은 전형적인 전압 브리징 회로다.
라인 출력의 출력 임피던스는 대체로 수십 Ω에서 수백 Ω이고, 라인 입력은 보통 10kΩ 이상이다. 실제 제품에서도 아날로그 출력 임피던스가 150Ω 미만인 장비와 20kΩ의 밸런스 입력을 가진 파워앰프를 흔히 볼 수 있다.
출력 임피던스 100Ω인 장비가 10kΩ 입력을 구동하면 임피던스 비는 1대 100이다. 출력은 거의 부하를 느끼지 않으며 신호 전압도 거의 그대로 전달된다.
하나의 라인 출력을 여러 입력으로 분배할 때는 입력 임피던스가 병렬로 합쳐진다. 10kΩ 입력 두 개는 합성 5kΩ, 네 개는 2.5kΩ이 된다. 출력 임피던스가 100Ω이라면 네 개의 입력을 연결해도 비율은 25대 1이므로 단순한 전압 손실은 크지 않다.
그러나 연결 수가 많아지고 케이블이 길어지면 출력단이 공급해야 하는 전류와 케이블 커패시턴스가 증가한다. 이 경우 고역 응답, 왜율, 안정성이 영향을 받을 수 있으므로 단순 패시브 분기보다 라인 분배 증폭기를 사용하는 것이 바람직하다. Rane도 실제 라인 전송을 출력 임피던스, 부하 임피던스, 케이블 커패시턴스가 결합된 회로로 설명한다.
한 출력을 여러 입력으로 나누는 것과 여러 출력을 하나의 입력으로 합치는 것은 전혀 다르다. Y 케이블로 하나의 출력을 두 입력에 분배하는 것은 조건에 따라 가능하지만, 두 장비의 출력을 하나로 직접 묶으면 각 출력 회로가 상대 출력 회로를 매우 낮은 부하로 보게 된다. 신호 손실과 왜곡이 발생할 수 있고 출력단이 손상될 가능성도 있다. 두 신호를 합치려면 저항 합산 회로, 믹서 또는 전용 서밍 장치를 사용해야 한다.

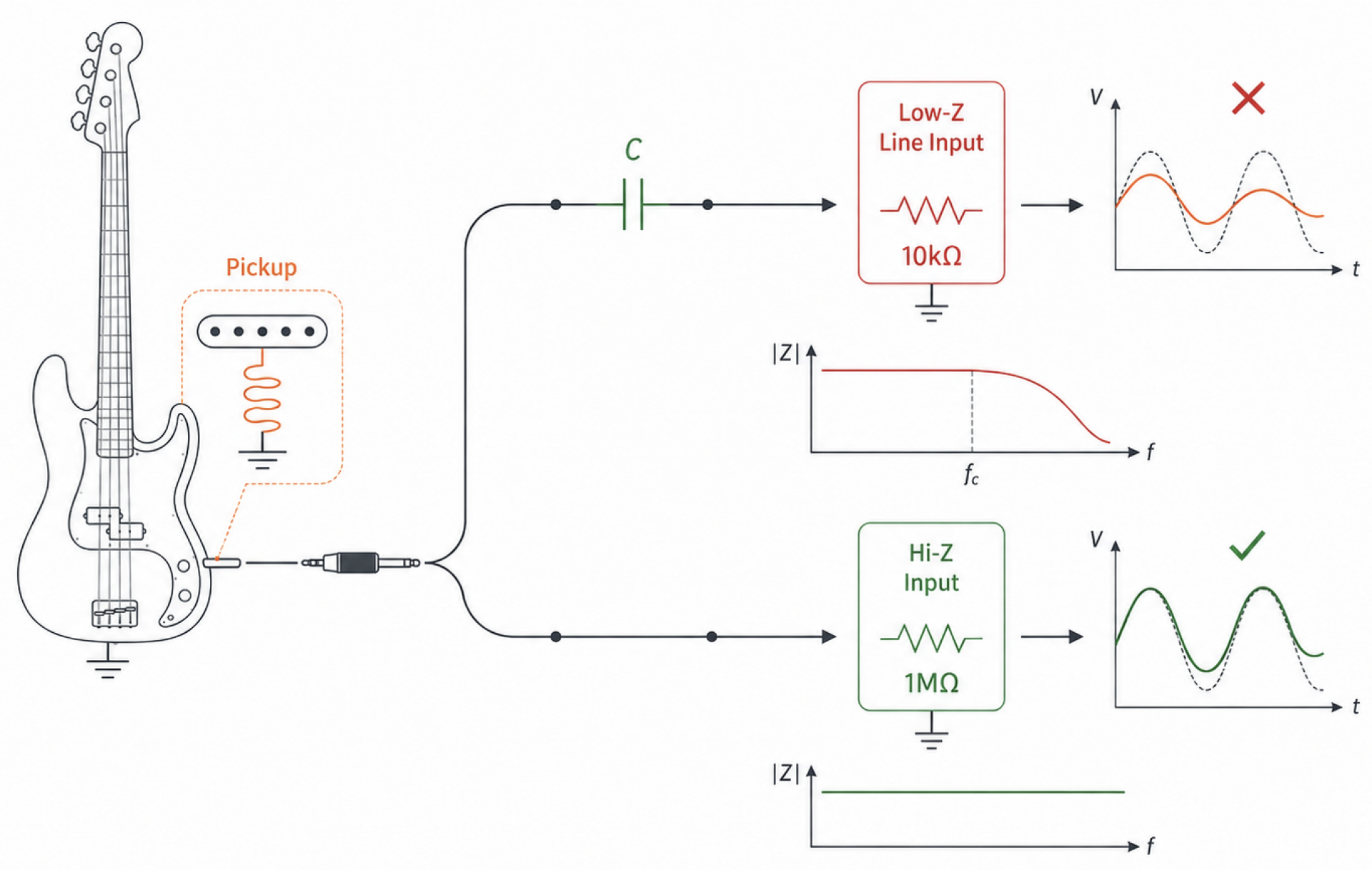

패시브 기타와 베이스
패시브 일렉트릭 기타와 베이스는 일반적인 라인 출력과 성격이 다르다. 픽업 코일은 비교적 높은 소스 임피던스와 인덕턴스를 가지며 출력 레벨도 낮다. 픽업, 볼륨 포트, 기타 케이블의 커패시턴스, 다음 장비의 입력 임피던스가 하나의 주파수 의존 회로를 만든다.
일반적인 믹서 라인 입력이 10~20kΩ이라고 해서 패시브 기타에 적합한 것은 아니다. 이 정도 입력 임피던스는 패시브 픽업에 상당한 부하를 걸어 출력 레벨과 공진을 낮추고 고역을 둔하게 만들 수 있다.
기타 앰프와 악기용 Hi-Z 입력은 흔히 1MΩ 안팎의 높은 입력 임피던스를 사용한다. 높은 입력 임피던스는 픽업에서 흐르는 전류를 줄이고 본래의 전압과 공진 특성을 비교적 유지한다.
케이블 길이도 중요하다. 기타 케이블이 길어질수록 전체 커패시턴스가 커지고, 패시브 픽업과 결합해 고역 감쇠와 공진 변화를 일으킨다. Radial은 패시브 기타 신호가 장거리 언밸런스 케이블의 커패시턴스에 의해 고역과 선명도를 잃을 수 있다고 설명한다.
이 때문에 패시브 기타를 멀리 전송할 때는 신호 체인의 앞부분에 입력 임피던스가 높은 버퍼나 액티브 DI를 배치하는 방법이 효과적이다. 버퍼 뒤에서는 신호의 출력 임피던스가 낮아지므로 이후의 케이블과 장비를 보다 안정적으로 구동할 수 있다.
액티브 기타와 액티브 베이스는 내부 프리앰프나 버퍼를 가지고 있어 출력 임피던스가 상대적으로 낮다. 키보드와 전자악기 역시 대부분 액티브 출력이다. 이런 소스는 패시브 DI도 비교적 안정적으로 구동할 수 있다. 반대로 패시브 기타나 베이스에는 높은 입력 임피던스를 가진 액티브 DI가 유리한 경우가 많다. Radial도 실무적인 출발점으로 액티브 소스에는 패시브 DI, 패시브 소스에는 액티브 DI를 제안한다.

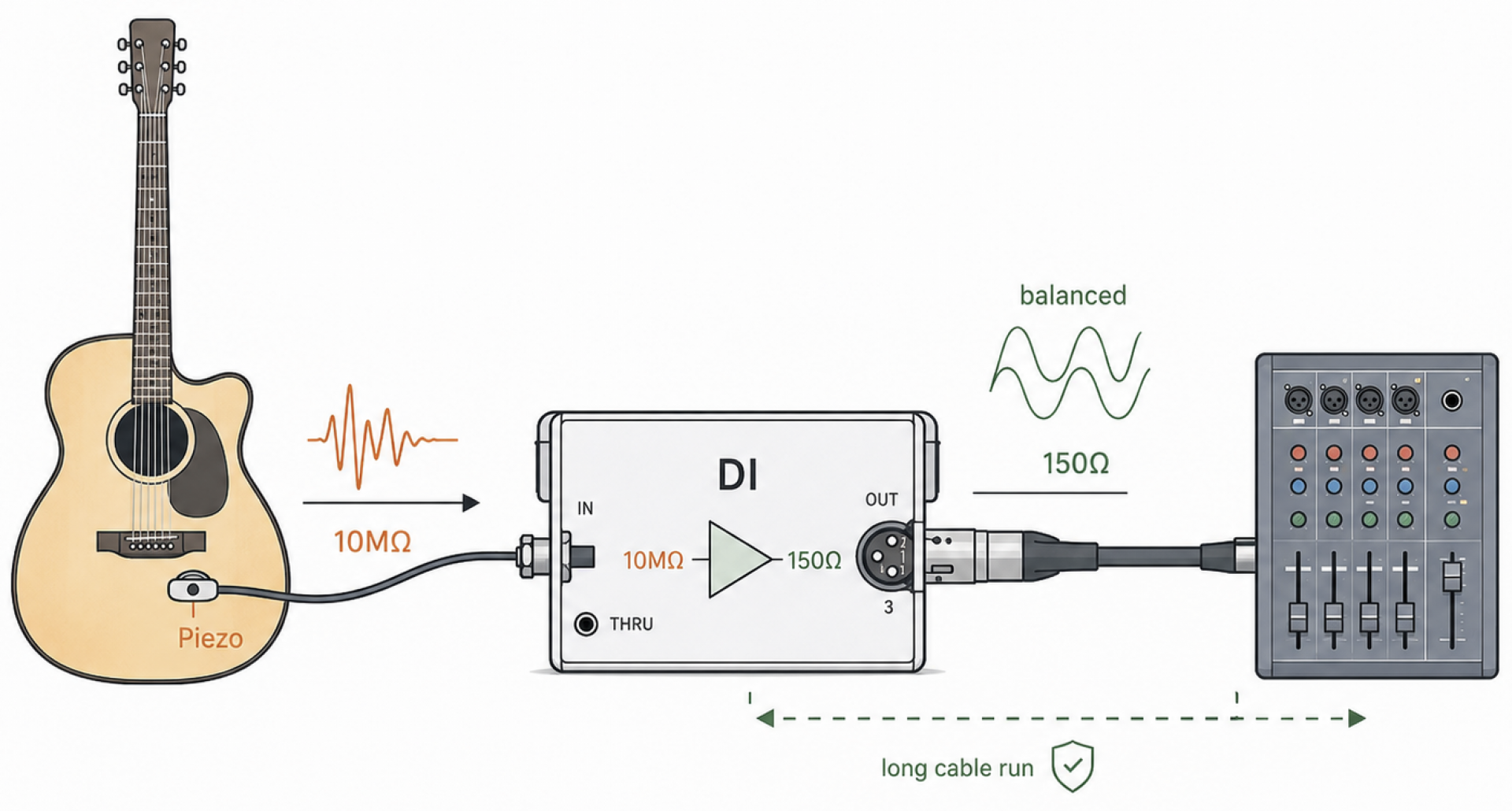

피에조 픽업은 더 높은 입력 임피던스를 요구한다
어쿠스틱 기타, 바이올린, 콘트라베이스 등에 사용되는 패시브 피에조 픽업은 자기식 기타 픽업보다 높은 입력 임피던스를 요구하는 경우가 많다.
피에조 소스를 100kΩ이나 1MΩ보다 낮은 입력에 연결하면 저역이 줄고 중고역이 거칠게 들릴 수 있다. 제품에 따라 1MΩ 이상을 최소값으로 제시하며, 5MΩ 또는 10MΩ 입력에서 더 평탄한 응답을 얻도록 설계된 경우도 있다. Radial은 피에조용 DI에 10MΩ 입력을 사용해 공진 피크와 주파수 응답을 제어한다고 설명한다.
따라서 어쿠스틱 악기에 6.35mm 출력이 있다는 이유만으로 일반 라인 입력에 연결해서는 안 된다. 악기에 내장 프리앰프가 있는지, 픽업이 패시브 피에조인지, 제조사가 권장하는 입력 임피던스가 얼마인지 먼저 확인해야 한다.
DI 박스가 하는 일
DI 박스는 일반적으로 언밸런스 하이 임피던스 악기 신호를 밸런스 로우 임피던스 마이크 레벨 신호로 변환한다. 이렇게 변환된 신호는 마이크 멀티케이블과 콘솔의 마이크 프리앰프를 통해 장거리로 전송하기 쉬워진다.
DI가 수행하는 기능은 한 가지가 아니다. 입력 임피던스를 악기에 맞추고, 출력 임피던스를 낮추며, 신호 레벨을 마이크 입력에 맞게 조정하고, 밸런스 전송을 제공한다. 트랜스포머 방식 DI는 장비 사이의 직류 경로를 분리해 그라운드 루프를 줄일 수도 있다.
모든 DI가 같은 입력 임피던스를 갖는 것은 아니다. 예를 들어 패시브 트랜스포머 DI인 Radial ProDI의 입력 임피던스는 140kΩ, 출력 임피던스는 150Ω으로 명시돼 있다. 140kΩ은 키보드나 액티브 베이스에는 충분할 수 있지만, 특정 패시브 기타나 피에조 픽업에는 낮을 수 있다.
DI를 선택할 때는 액티브와 패시브라는 구분만 볼 것이 아니라 입력 임피던스, 최대 입력 레벨, 패드 유무, 전원 방식, 절연 여부를 함께 확인해야 한다.
리앰핑은 DI와 반대 방향의 작업이지만 단순히 DI를 거꾸로 연결하는 것과 같지 않다. 오디오 인터페이스의 밸런스 라인 신호를 기타 앰프나 페달이 기대하는 언밸런스 악기 레벨로 낮추고, 적절한 소스 임피던스와 절연 상태를 만들어야 한다. 리앰프 박스를 사용하면 레벨뿐 아니라 그라운드와 케이블 부하까지 실제 기타에 가까운 조건으로 재구성할 수 있다.
파워앰프와 스피커
파워앰프와 패시브 스피커의 접속은 마이크나 라인 접속과 다르다. 이 구간에서는 실제 전력을 전달해야 하므로 큰 전류가 흐른다.
다만 여기서도 파워앰프의 출력 임피던스와 스피커 임피던스를 같게 만드는 것은 아니다. 현대적인 솔리드스테이트 파워앰프의 실제 출력 임피던스는 스피커 임피던스보다 훨씬 낮다. 앰프는 일정 범위의 스피커 부하를 안정적으로 구동하도록 설계되며, 8Ω, 4Ω, 2Ω 표기는 앰프가 안전하게 감당할 수 있는 부하 조건을 뜻한다.
앰프 출력 임피던스가 낮을수록 스피커 진동판에서 발생하는 역기전력을 더 효과적으로 제어할 수 있다. 스피커 임피던스를 앰프 출력 임피던스로 나눈 값을 댐핑 팩터라고 한다. 스피커 케이블의 저항도 앰프와 스피커 사이에 직렬로 추가되므로 실제 댐핑 팩터를 낮춘다.

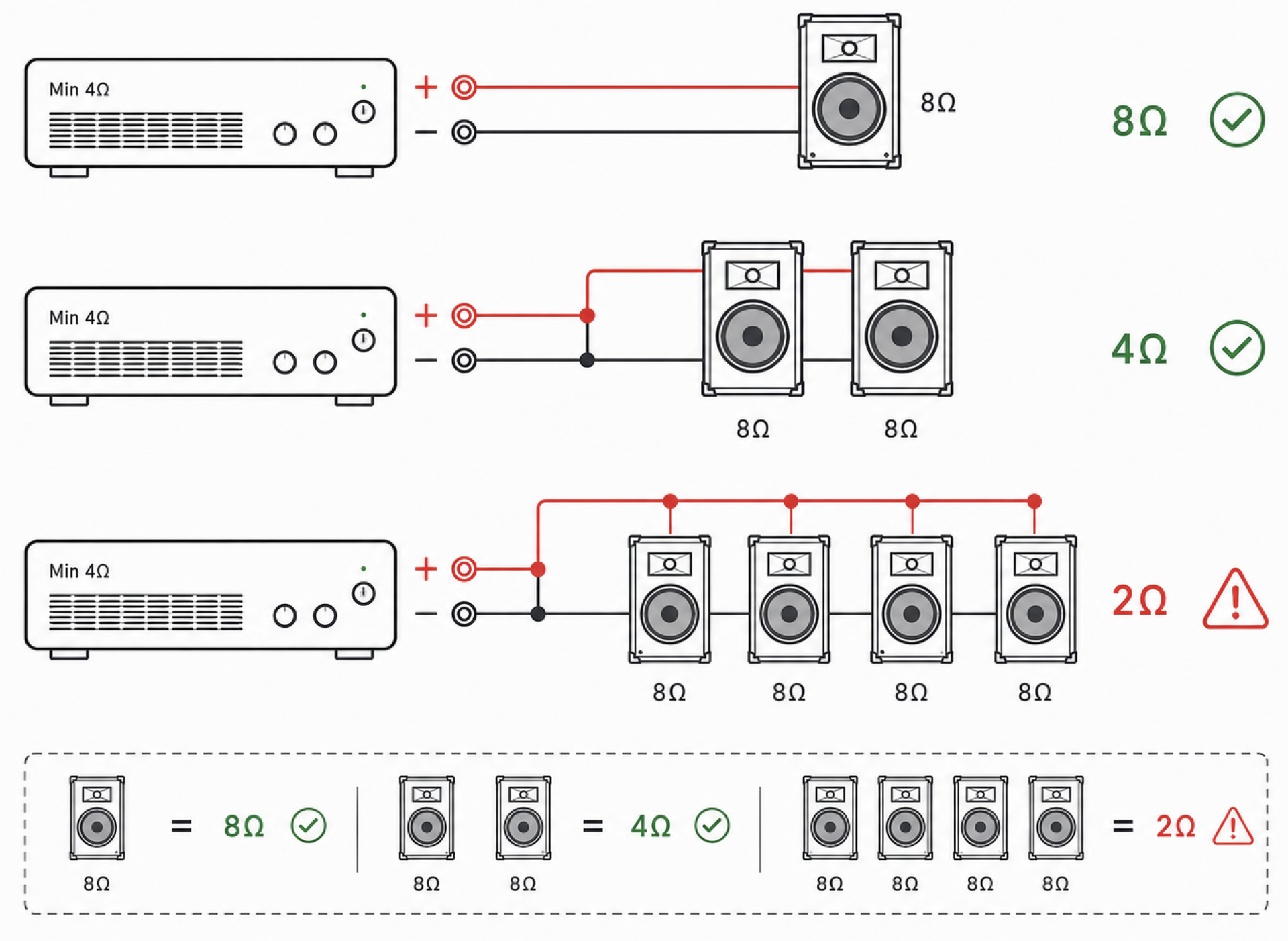

가장 중요한 원칙은 파워앰프가 허용하는 최소 부하 임피던스보다 낮게 연결하지 않는 것이다. 8Ω 스피커 두 대를 병렬로 연결하면 합성 임피던스는 4Ω이다. 네 대를 병렬로 연결하면 2Ω이다.
같은 임피던스의 스피커를 병렬로 연결할 때는 다음과 같이 간단히 계산할 수 있다.
합성 임피던스 = 스피커 한 대의 임피던스 ÷ 스피커 수
서로 다른 임피던스는 다음 식을 사용한다.
1 ÷ 합성 임피던스 = 1 ÷ Z₁ + 1 ÷ Z₂ + …
예를 들어 8Ω과 4Ω을 병렬로 연결하면 합성 임피던스는 약 2.67Ω이다. 4Ω 구동까지만 지원하는 앰프에는 적합하지 않다.
직렬 연결에서는 임피던스를 더한다. 8Ω 두 대를 직렬로 연결하면 16Ω이다. 그러나 스피커 하나의 고장이나 임피던스 변화가 다른 스피커에 영향을 주며, 각 스피커에 걸리는 전압도 일정하지 않을 수 있다. 다수 스피커 시스템에서는 직렬 연결보다 적절한 병렬·직병렬 구성이나 정전압 분산 시스템을 사용하는 편이 일반적이다.
브리지 모드에서는 두 앰프 채널이 반대 극성으로 동작해 부하 양단에 더 큰 전압을 만든다. 같은 부하에서 얻을 수 있는 출력은 증가하지만 각 채널이 느끼는 부하는 절반으로 낮아진다. 8Ω 스피커를 브리지로 구동하면 각 채널은 대체로 4Ω 부하를 구동하는 것과 같은 전류 부담을 받는다. 따라서 브리지 모드에서는 일반 스테레오 모드보다 최소 허용 스피커 임피던스가 높아진다. Yamaha도 브리지 사용 시 지정된 최소 부하를 지킬 것을 명시한다.
진공관 기타 앰프는 출력 트랜스포머의 4Ω·8Ω·16Ω 탭과 캐비닛 임피던스를 맞추는 것이 특히 중요하다. 스피커가 연결되지 않은 상태에서 진공관 앰프를 동작시키거나, 잘못된 출력 탭에 다수의 캐비닛을 연결하면 출력관과 출력 트랜스포머에 과도한 전압이 걸릴 수 있다. MESA/Boogie는 두 개의 8Ω 캐비닛을 병렬 연결할 때 앰프의 4Ω 출력에 연결하도록 안내하며, 진공관 앰프에는 항상 적절한 스피커 부하가 연결돼 있어야 한다고 설명한다.
스피커 출력은 마이크 입력이나 라인 입력에 직접 연결해서는 안 된다. 파워앰프 출력은 전압과 전력이 매우 크다. 스피커 레벨을 받을 수 있도록 명시된 DI, 감쇠기, 로드박스 또는 측정 장비를 사용해야 한다.

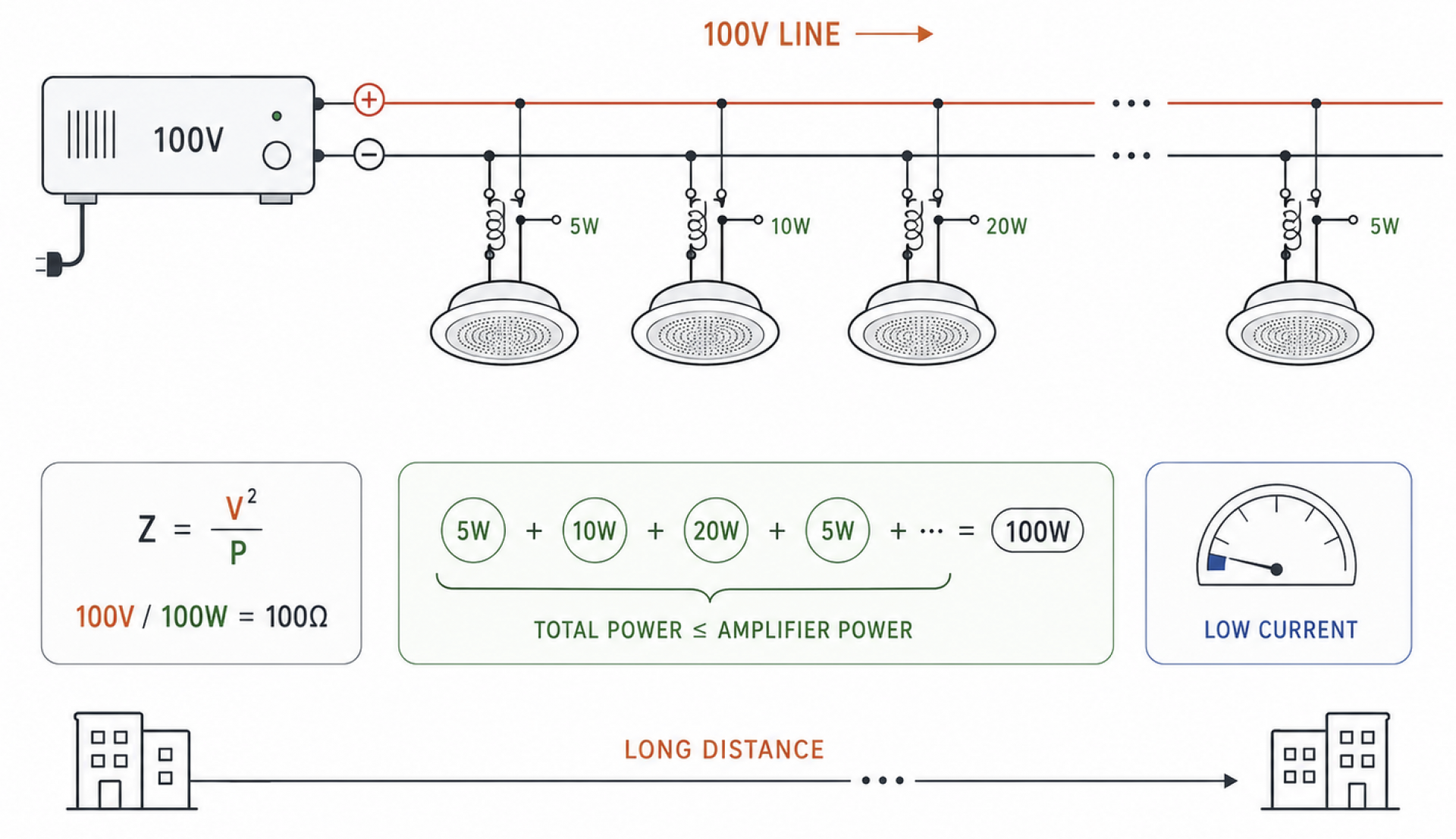

70V와 100V 전관방송 시스템
일반적인 4Ω 또는 8Ω 스피커 시스템에서 많은 스피커를 장거리로 연결하면 전류가 커지고 케이블 손실도 증가한다. 다수 스피커를 병렬로 연결할수록 합성 임피던스가 낮아지는 문제도 발생한다.
70V 또는 100V 정전압 시스템은 전송 전압을 높이고 전류를 낮춰 이러한 문제를 줄인다. 전선에서 열로 소모되는 전력은 전류의 제곱에 비례하므로 같은 전력을 전송할 때 전압을 높여 전류를 낮추면 케이블 손실을 줄일 수 있다. Crown은 이를 전력망의 고압 송전과 같은 원리로 설명한다.
정전압이라는 명칭과 달리 음악 재생 중 전압이 항상 70V나 100V로 유지되는 것은 아니다. 70V는 일반적으로 앰프가 정격 출력을 내는 조건에서의 최대 RMS 전압을 뜻한다. 실제 프로그램 신호 전압은 음악의 크기에 따라 계속 변한다. Crown 역시 “정전압”보다 “고전압 시스템”이 더 정확한 표현일 수 있다고 설명한다.
각 스피커에는 라인 전압을 스피커 유닛에 필요한 낮은 전압과 임피던스로 변환하는 트랜스포머가 장착된다. 스피커의 탭은 Ω이 아니라 1W, 5W, 10W, 30W처럼 사용할 전력으로 표기되는 경우가 많다.
정전압 시스템의 부하 임피던스는 다음 관계로 계산할 수 있다.
Z = V² ÷ P
100V 라인에서 총 100W를 사용하면 앰프가 보는 부하는 100Ω이다.
100² ÷ 100 = 100Ω
100V 라인에서 10W 탭을 선택한 스피커 한 대는 1,000Ω의 부하에 해당한다.
100² ÷ 10 = 1,000Ω
이 스피커 열 대를 병렬로 연결하면 합성 부하는 100Ω이고 총 탭 전력은 100W가 된다.
70.7V 시스템에서 100W를 사용하면 약 50Ω이다. Crown이 제시하는 70V·100W 시스템의 전압, 전류, 임피던스도 약 70V, 1.41A, 50Ω이다.
정전압 시스템에서는 개별 스피커의 임피던스를 일일이 병렬 계산하기보다 모든 스피커의 탭 전력을 합산한다. 10W 스피커 12대와 5W 스피커 8대를 사용하면 총 탭 전력은 160W다. 앰프는 이 부하를 감당할 수 있어야 하며, 실제 설계에서는 케이블 손실과 향후 증설, 프로그램 피크를 고려해 제조사가 권장하는 출력 여유를 둔다.
70V 또는 100V 출력은 일반 4Ω·8Ω 스피커 출력과 호환되지 않는다. 트랜스포머가 없는 로우 임피던스 스피커를 100V 라인에 직접 연결하면 스피커가 손상될 수 있다. 반대로 정전압용 스피커를 잘못된 탭이나 로우 임피던스 출력에 연결하면 정상적인 출력이 나오지 않는다.

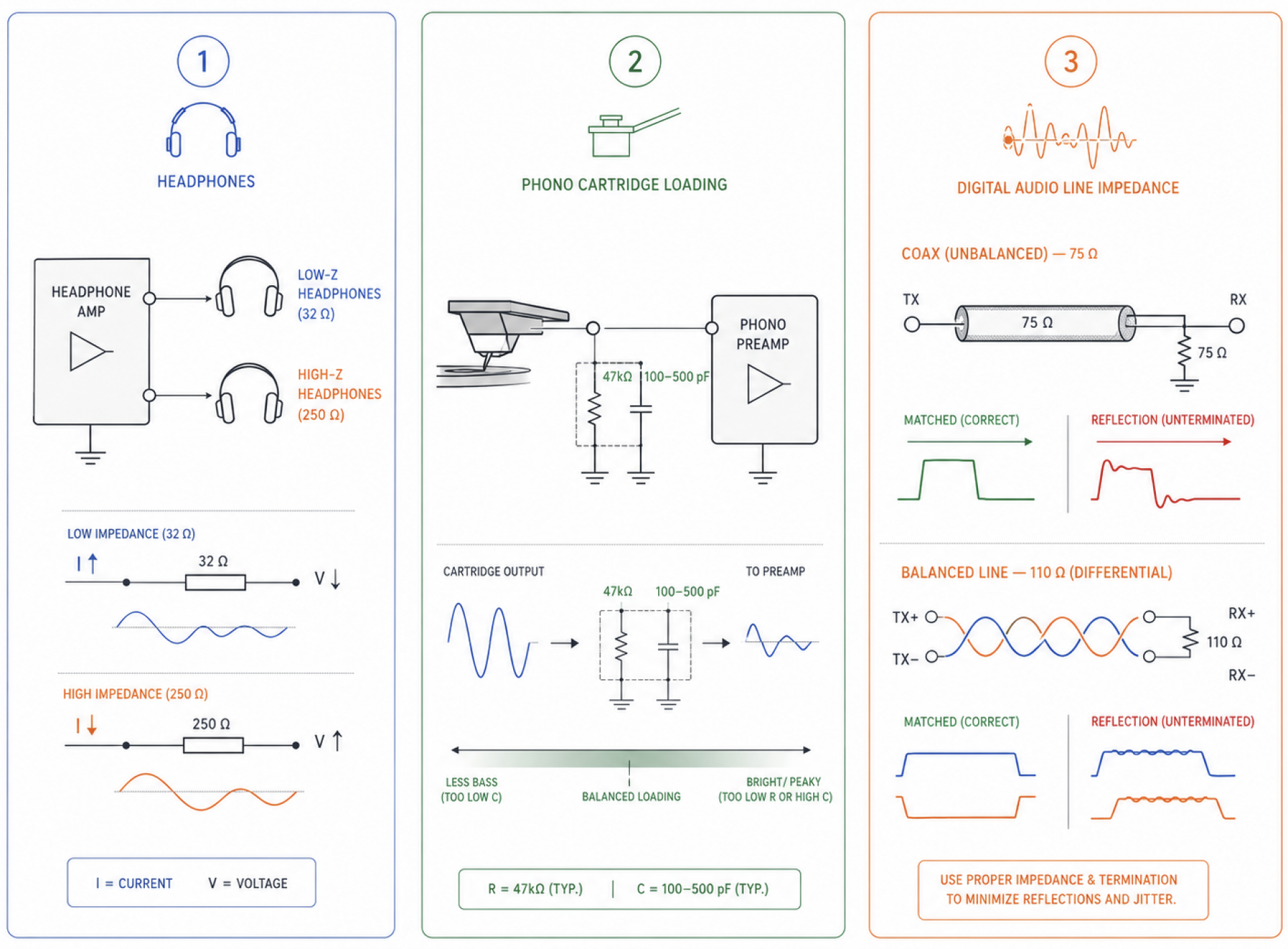

헤드폰의 임피던스
헤드폰은 소형 스피커이므로 헤드폰 앰프에서 실제 전력을 공급받는다. 그러나 헤드폰 임피던스만으로 필요한 앰프 출력을 판단할 수는 없다. 같은 32Ω 헤드폰이라도 감도에 따라 같은 음압을 내는 데 필요한 전력이 크게 달라진다.
일반적으로 저임피던스 헤드폰은 같은 전압에서 더 많은 전류를 요구한다. 고임피던스 헤드폰은 같은 전력을 얻기 위해 더 높은 전압이 필요하다. 따라서 헤드폰 앰프의 최대 전압, 최대 전류, 부하별 출력, 헤드폰의 감도를 함께 확인해야 한다. Benchmark도 헤드폰과 앰프의 호환성을 판단할 때 임피던스와 감도를 함께 고려해야 한다고 설명한다.
헤드폰 앰프의 출력 임피던스가 높으면 헤드폰의 주파수별 임피던스 변화가 전압 분배에 반영된다. 특히 임피던스 곡선이 복잡한 다중 드라이버 이어폰에서는 주파수 응답이 변할 수 있다. 낮은 출력 임피던스는 이러한 변화를 줄이고 댐핑 팩터를 높인다.
다만 “저임피던스 헤드폰은 구동하기 쉽고 고임피던스 헤드폰은 어렵다”는 식의 단순한 구분은 정확하지 않다. 저임피던스·저감도 평판형 헤드폰은 큰 전류를 요구할 수 있고, 고임피던스지만 감도가 높은 헤드폰은 충분한 전압만 확보되면 큰 전력을 요구하지 않을 수 있다.
포노 카트리지의 부하 임피던스
턴테이블의 포노 카트리지는 임피던스 부하가 의도적으로 음색과 주파수 응답에 관여하는 대표적인 사례다.
MM 카트리지는 비교적 높은 인덕턴스를 가지고 있어 포노 프리앰프의 입력 저항뿐 아니라 케이블과 입력단의 커패시턴스에도 민감하다. 예를 들어 Ortofon 2M Red는 내부 직류 저항 1.3kΩ, 내부 인덕턴스 700mH이며 권장 부하는 47kΩ과 150~300pF다.
47kΩ이라는 입력 저항만 맞더라도 케이블과 포노 입력의 총 커패시턴스가 지나치게 크면 고역 공진 위치와 응답이 달라질 수 있다. 반대로 MC 카트리지는 내부 임피던스가 훨씬 낮고 제품마다 권장 부하가 수십 Ω에서 수백 Ω까지 다르다.
포노 시스템에서는 일반적인 “입력 임피던스가 높을수록 좋다”는 원칙보다 카트리지 제조사가 지정한 저항 및 커패시턴스 부하를 따르는 것이 중요하다.
디지털 오디오에서의 임피던스
AES3, S/PDIF, 워드클록 같은 디지털 신호에서 말하는 75Ω이나 110Ω은 일반적인 아날로그 입력 임피던스와 성격이 다르다. 이는 주로 케이블과 커넥터를 포함한 전송선의 특성 임피던스다.
디지털 오디오 신호는 가청 주파수의 음성 파형을 그대로 전송하는 것이 아니라 빠른 상승과 하강 에지를 가진 펄스를 전송한다. 케이블 길이가 길어지거나 신호 속도가 빨라지면 케이블은 단순한 도선이 아니라 전송선으로 동작한다. 송신기, 케이블, 수신기 종단의 특성 임피던스가 맞지 않으면 반사가 발생해 지터와 데이터 오류 가능성이 커진다.
밸런스 AES3는 일반적으로 110Ω 트위스티드페어를 사용하고, 동축 S/PDIF와 워드클록은 75Ω 계통을 사용한다. Neutrik의 AES/EBU 임피던스 변환기도 밸런스 110Ω 라인과 언밸런스 75Ω 동축 라인 사이의 특성 임피던스를 변환하도록 설계돼 있다.
따라서 XLR 커넥터를 사용한다는 이유로 일반 아날로그 마이크 케이블이 모든 길이에서 AES3 케이블을 완전히 대신한다고 볼 수 없다. 짧은 거리에서는 동작할 수 있지만, 장거리나 높은 샘플링레이트, 복잡한 패치 환경에서는 규정된 특성 임피던스의 디지털 케이블을 사용해야 한다.
아날로그 라인 접속에서 출력과 입력 임피던스를 같게 만들 필요가 없다는 원칙과 디지털 전송선에서 특성 임피던스를 맞춰야 한다는 원칙은 모순되지 않는다. 전자는 오디오 대역의 전압 전달 문제이고, 후자는 고속 펄스가 전송선에서 반사되는 문제다.
실무에서 임피던스를 판단하는 순서
임피던스 문제는 숫자 하나만 보고 판단하기보다 다음 순서로 접근하는 것이 효율적이다.
첫째, 신호가 마이크, 악기, 라인, 헤드폰, 스피커, 정전압 또는 디지털 중 무엇인지 확인한다.
둘째, 출력 레벨과 입력 감도를 확인한다. 임피던스가 적절해도 라인 출력을 마이크 입력에 넣으면 과부하가 발생할 수 있다.
셋째, 출력 임피던스와 입력 임피던스를 확인한다. 마이크와 라인은 대체로 낮은 출력 임피던스에서 높은 입력 임피던스로 연결한다.
넷째, 패시브 픽업이나 포노 카트리지처럼 부하가 음색에 직접 관여하는 소스인지 확인한다. 이런 장비는 제조사의 권장 입력 임피던스와 커패시턴스를 우선한다.
다섯째, 한 출력에 연결되는 입력 수를 확인한다. 입력이 늘어나면 병렬 합성 임피던스가 낮아진다.
여섯째, 파워앰프와 스피커에서는 앰프의 최소 허용 부하와 스피커의 병렬 합성 임피던스를 계산한다. 브리지 모드에서는 허용 부하 조건이 달라진다.
일곱째, 70V·100V 시스템에서는 스피커 임피던스보다 탭 전력을 합산한다.
여덟째, 디지털 오디오에서는 아날로그 입력 임피던스가 아니라 케이블의 특성 임피던스와 올바른 종단을 확인한다.
결론
오디오에서 임피던스는 하나의 규칙으로 정리되지 않는다. 일반적인 마이크와 라인 접속에서는 낮은 출력 임피던스로 높은 입력 임피던스를 구동해 신호 전압을 전달한다. 패시브 기타와 피에조 픽업에서는 입력 임피던스가 악기의 주파수 응답과 음색에 직접 영향을 준다. 파워앰프와 스피커 사이에서는 앰프가 감당할 수 있는 부하 임피던스를 지켜야 하며, 다수의 스피커를 장거리로 연결하는 전관방송에서는 높은 전압과 낮은 전류를 이용한다. 디지털 오디오에서는 전송선의 특성 임피던스를 맞춰 신호 반사를 억제한다.
따라서 실무에서 중요한 것은 “임피던스를 맞춘다”는 문장을 암기하는 것이 아니다. 신호원이 전압을 전달하는 장비인지, 전력을 공급하는 장비인지, 부하에 따라 음색이 달라지는 수동 소스인지, 고속 펄스를 전송하는 디지털 회선인지를 먼저 판단해야 한다.
대부분의 아날로그 신호 접속에서는 출력 임피던스보다 입력 임피던스가 충분히 높아야 한다. 대부분의 스피커 접속에서는 합성 부하가 앰프의 허용값보다 낮아지지 않아야 한다. 70V와 100V 시스템에서는 전체 탭 전력이 앰프 용량을 넘지 않아야 한다. 디지털 전송에서는 지정된 특성 임피던스의 케이블과 종단을 사용해야 한다.
이 네 가지 원칙을 구분할 수 있다면 임피던스는 더 이상 사양표에 적힌 난해한 숫자가 아니다. 어떤 장비가 신호를 만들고, 어떤 장비가 그 신호를 받아들이며, 그 사이에서 전압과 전류가 어떻게 분배되는지를 보여주는 실무적인 정보가 된다.
