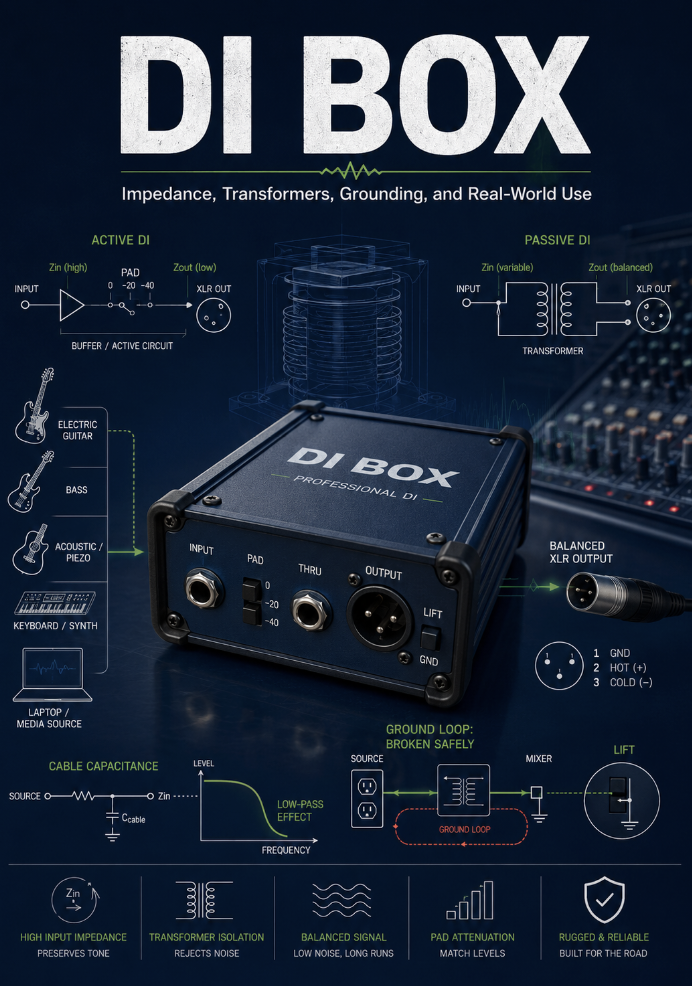

같은 신호도 다르게 들리는 이유
by 이무제 기자
DI 박스는 단순히 커넥터 모양을 바꿔주는 장비가 아니다. 겉으로 보기에는 악기 케이블을 꽂아 XLR 케이블로 내보내는 작은 박스처럼 보이지만, 실제 역할은 그보다 훨씬 크다. DI 박스는 악기나 재생 장비에서 나온 신호를 콘솔이나 오디오 인터페이스가 안정적으로 받을 수 있는 형태로 정리해주는 장비다. 다시 말해, 서로 성격이 다른 두 장비 사이에서 신호가 제대로 전달되도록 중간 조건을 맞춰주는 인터페이스다.
입문 단계에서는 DI 박스를 “언밸런스드 신호를 밸런스드 신호로 바꿔 긴 케이블을 사용할 수 있게 해주는 장비”라고 설명해도 크게 틀리지 않다. 실제로 DI 박스의 가장 대표적인 기능도 그것이다. 일렉트릭 베이스나 기타, 키보드, 노트북 같은 장비에서 나오는 신호는 그대로 긴 케이블을 타고 콘솔까지 이동하기에 불리한 경우가 많다. 케이블이 길어지면 노이즈가 늘고, 고역이 줄거나, 신호가 약해지거나, 접지 문제로 험이 생길 수 있다. DI 박스는 이런 문제를 줄이기 위해 신호를 낮은 임피던스의 밸런스드 신호로 바꿔 콘솔까지 보낸다.
그러나 실제 현장에서 DI 박스의 역할은 단순한 변환에 그치지 않는다. 같은 베이스를 같은 콘솔에 연결하더라도 어떤 DI 박스를 쓰느냐에 따라 소리가 달라질 수 있다. 어떤 DI에서는 저역이 단단하게 느껴지고, 어떤 DI에서는 어택이 더 선명하게 들리며, 또 어떤 DI에서는 고역이 조금 더 열리거나 반대로 부드럽게 정리된다. 노이즈의 양도 달라질 수 있다. 이것은 단순히 “비싼 장비라서 소리가 좋다”거나 “기분 탓”으로만 설명할 문제가 아니다. 대부분은 임피던스, 회로 구조, 트랜스포머, 접지 방식, 헤드룸 같은 전기적 조건에서 비롯된다.
DI 박스의 본질은 신호를 받아서 그대로 보내는 데 있지 않다. 오히려 소스 장비와 콘솔이 서로에게 어떤 조건으로 연결되는지를 바꾸는 데 있다. 악기 픽업, 신시사이저 출력, DJ 믹서, 노트북 오디오 출력, 앰프의 스피커 출력은 모두 오디오 신호를 내보낸다는 점에서는 같지만, 실제 전기적 성격은 서로 다르다. 신호의 크기도 다르고, 출력 임피던스도 다르며, 연결되는 장비에 요구하는 조건도 다르다. DI 박스는 이 차이를 현장에서 쓸 수 있는 형태로 정리한다.
따라서 좋은 DI 박스는 소리를 인위적으로 화려하게 만드는 장비라기보다, 원래의 신호가 잘못된 연결 조건 때문에 손상되지 않도록 해주는 장비에 가깝다. 다만 그 신호를 보호하고 정리하는 방식이 제품마다 다르기 때문에 결과적으로 음색 차이가 생긴다. 어떤 DI는 가능한 한 투명하게 신호를 전달하려 하고, 어떤 DI는 트랜스포머의 특성으로 약간의 질감을 더한다.
어떤 DI는 패시브 픽업을 안정적으로 받는 데 강하고, 어떤 DI는 키보드나 라인 레벨 장비처럼 출력이 강한 소스를 처리하는 데 유리하다.
결국 DI 박스를 이해한다는 것은 단순히 “악기를 콘솔에 연결하는 방법”을 아는 데서 끝나지 않는다. 어떤 신호가 어떤 조건에서 약해지고, 어떤 상황에서 노이즈가 생기며, 왜 같은 악기라도 DI에 따라 다른 소리가 나는지를 이해하는 일이다. 이번 글에서는 DI 박스가 실제로 신호를 어떻게 바꾸고, 왜 제품마다 다른 결과를 내는지 기술적으로 살펴본다.

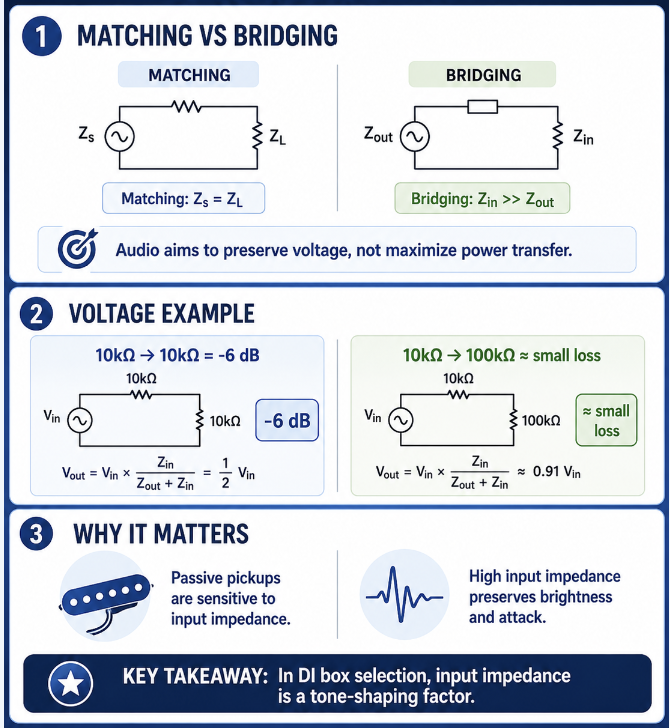

임피던스 매칭보다 중요한 것은 임피던스 브리징이다
오디오 인터페이스에서 흔히 “임피던스 매칭”이라는 표현을 쓰지만, 현대 음향 회로의 일반적인 목표는 엄밀히 말해 임피던스 매칭이 아니라 임피던스 브리징이다. RF 전송이나 일부 통신 회로처럼 최대 전력 전달을 목표로 하는 상황에서는 소스 임피던스와 부하 임피던스를 맞추는 것이 중요하다. 그러나 라인 레벨 오디오, 마이크 입력, 악기 입력의 대부분은 전력을 전달하는 것이 아니라 전압 변화를 정확히 전달하는 것이 목적이다. 이 경우에는 출력 임피던스가 낮고 입력 임피던스가 충분히 높아야 한다. 그래야 소스 회로에 과도한 전류가 흐르지 않고, 소스가 만들어낸 전압이 부하에서 크게 떨어지지 않는다.
이를 전압 분배로 생각하면 쉽다. 출력 임피던스가 10kΩ인 소스에 입력 임피던스 10kΩ의 장비를 연결하면 신호 전압은 이론적으로 절반으로 떨어진다. 전압 기준으로 -6dB에 해당한다. 반면 같은 소스를 100kΩ 입력에 연결하면 손실은 훨씬 작아진다. 그래서 오디오에서는 일반적으로 입력 임피던스가 출력 임피던스보다 충분히 높아야 한다고 말한다. 실무적으로는 5:1, 10:1 이상의 비율을 말하는 경우가 많지만, 패시브 픽업처럼 소스 임피던스가 주파수에 따라 크게 변하는 장치에서는 이 기준만으로 충분하지 않다.
일렉트릭 기타나 패시브 베이스의 픽업은 단순한 저항이 아니다. 코일의 인덕턴스, 권선 저항, 볼륨 포트와 톤 포트, 케이블 커패시턴스, 앰프 또는 DI의 입력 임피던스가 함께 작동하는 회로다. 이 회로는 특정 주파수에서 공진을 만들고, 그 공진의 위치와 높이가 악기의 밝기, 어택, 존재감을 결정한다. 입력 임피던스가 낮아지면 픽업은 더 무거운 부하를 보게 되고, 공진 피크가 낮아지거나 완만해진다. 결과적으로 소리는 둔해지고, 고역은 줄어들며, 손끝의 어택이 눌린 듯 들릴 수 있다. 이것이 패시브 악기에서 DI의 입력 임피던스가 단순한 스펙이 아니라 음색 변수로 작동하는 이유다.
이 때문에 패시브 픽업에는 일반적으로 높은 입력 임피던스를 가진 액티브 DI가 유리하다. 1MΩ은 전통적인 기타 앰프 입력단의 기준으로 널리 쓰이며, 피에조 픽업처럼 더 높은 임피던스를 요구하는 소스에는 5MΩ, 10MΩ급 입력이 유리한 경우도 있다. 반대로 신시사이저, 샘플러, 디지털 피아노, DJ 믹서, 오디오 인터페이스 출력은 이미 낮은 출력 임피던스와 비교적 높은 출력 레벨을 갖고 있으므로, 굳이 초고입력 임피던스 액티브 DI가 필요하지 않을 수 있다. 이때는 패시브 DI나 라인 아이솔레이터가 더 간단하고 안정적인 해결책이 된다.

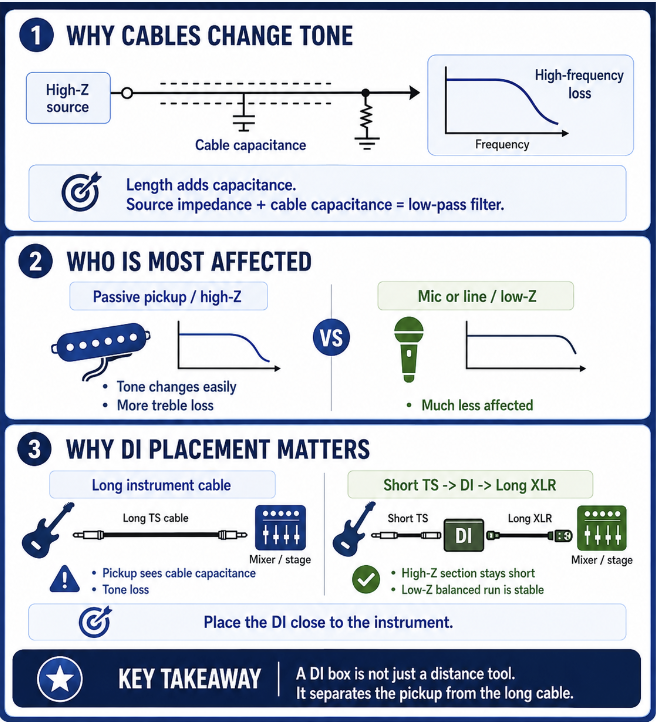

케이블은 저항보다 커패시턴스로 문제를 만든다
긴 케이블에서 신호가 나빠지는 이유를 단순히 “선이 길어 저항이 커지기 때문”이라고 설명하는 경우가 많다. 그러나 악기 신호에서 더 중요한 것은 대체로 커패시턴스다. 케이블은 두 도체 사이에 절연체가 놓인 구조이므로 하나의 분산 커패시터처럼 동작한다. 케이블이 길어질수록 전체 커패시턴스는 커지고, 소스 임피던스와 결합해 저역통과 필터를 형성한다. 소스 임피던스가 높을수록 이 필터의 차단 주파수는 낮아지고, 고역 손실은 더 쉽게 발생한다.
패시브 기타 케이블의 길이에 따라 톤이 달라지는 이유가 여기에 있다. 같은 케이블이라도 낮은 임피던스의 마이크 출력이나 밸런스드 라인 출력에서는 문제가 작지만, 높은 임피던스의 패시브 픽업에서는 같은 길이가 곧바로 음색 변화로 이어진다. DI 박스는 이 문제를 해결한다. 악기 근처에서 높은 임피던스 신호를 받아 낮은 임피던스의 밸런스드 신호로 바꾸면, 이후 콘솔까지 이어지는 긴 케이블은 더 이상 픽업 회로의 일부처럼 작동하지 않는다. 이때 DI 박스는 단순한 거리 연장 장치가 아니라 케이블을 음색 회로에서 분리하는 장치가 된다.
이 지점에서 DI 박스의 배치가 중요해진다. 패시브 악기에서 DI는 가능하면 악기 가까이에 있어야 한다. 악기에서 DI까지의 케이블은 여전히 고임피던스 구간이기 때문이다. 반대로 DI 이후의 XLR 케이블은 낮은 임피던스 밸런스드 구간이므로 수십 미터를 운용해도 상대적으로 안정적이다. 무대 위에서 DI 박스를 악기 옆에 두고, 멀티케이블 또는 스테이지박스까지 XLR로 보내는 관행은 단순한 편의가 아니라 전기적으로 합리적인 배치다.

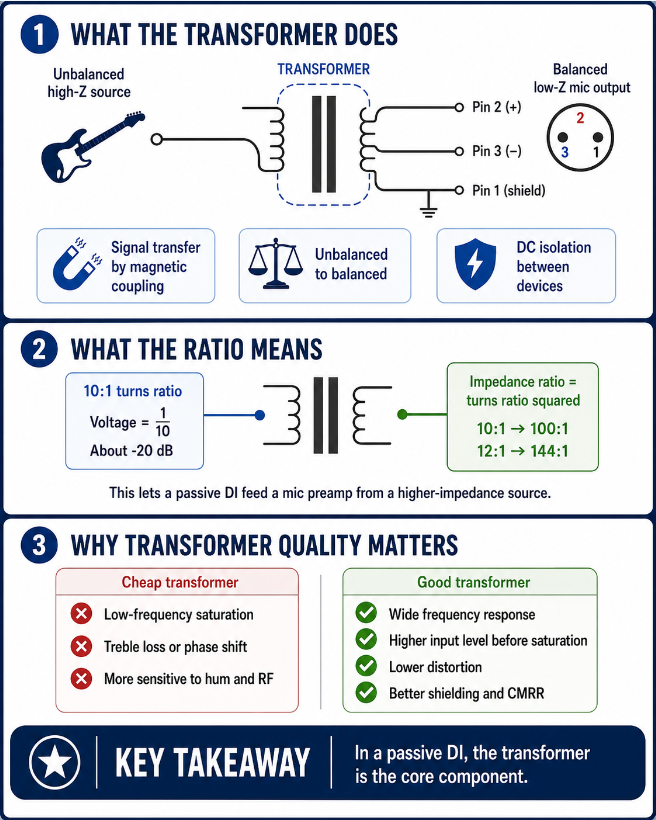

패시브 DI의 핵심은 트랜스포머다
패시브 DI는 전원이 필요 없고 구조가 단순하다. 하지만 단순하다는 말이 기술적으로 쉽다는 뜻은 아니다. 패시브 DI의 성능은 대부분 트랜스포머에서 결정된다. 트랜스포머는 두 개 이상의 권선을 자기적으로 결합해 신호를 전달한다. 1차와 2차 사이에 직접적인 전기 연결이 없어도 교류 신호는 자기장을 통해 전달된다. 이 구조는 언밸런스드 신호를 밸런스드 신호로 바꾸고, 임피던스와 전압을 변환하며, 동시에 두 장비 사이의 직류적 접지 경로를 끊을 수 있게 한다.
트랜스포머의 권선비가 10:1이면 전압은 대략 1/10로 낮아진다. 전압 기준으로 약 -20dB 감쇠다. 임피던스 변환비는 권선비의 제곱에 비례하므로, 이론적으로는 100:1의 임피던스 변환이 생긴다. 12:1 트랜스포머라면 임피던스비는 144:1이다. 이 때문에 패시브 DI는 높은 임피던스의 악기 또는 라인 출력을 콘솔의 낮은 마이크 입력에 적합한 형태로 바꿀 수 있다. 동시에 출력은 마이크 레벨에 가까워지므로 콘솔의 마이크 프리앰프를 그대로 사용할 수 있다.
문제는 트랜스포머가 이상적인 부품이 아니라는 점이다. 실제 트랜스포머에는 권선 저항, 누설 인덕턴스, 권선 간 커패시턴스, 코어의 비선형성, 자기 포화가 존재한다. 저역에서는 코어의 크기와 재질, 1차 인덕턴스가 성능을 좌우한다. 코어가 작거나 저역 신호가 크면 포화가 발생하고, 저역 왜곡이 증가한다. 그래서 저렴한 패시브 DI에서 베이스나 킥 성격의 강한 저역 신호를 넣으면 소리가 눌리거나 뭉개지는 경우가 있다. 고역에서는 권선 간 커패시턴스와 누설 인덕턴스가 응답을 제한할 수 있다. 설계가 좋지 않으면 초고역이 감쇠되거나 위상 응답이 흐트러진다.
반대로 좋은 트랜스포머는 넓은 주파수 응답, 높은 입력 허용 레벨, 낮은 왜곡, 우수한 자기 차폐, 높은 공통 모드 제거 성능을 제공한다. 고급 패시브 DI가 비싼 이유는 스위치나 케이스 때문만이 아니다. 핵심은 트랜스포머다. 고급 트랜스포머는 큰 저역 신호에서도 포화가 늦고, 고역에서도 불필요한 링잉이나 손실이 적으며, 외부 자기장과 RF 간섭에도 더 강하다. 결국 패시브 DI의 “착색”은 단순히 좋다거나 나쁘다고 말할 수 있는 요소가 아니다. 그것은 트랜스포머의 한계이기도 하고, 동시에 특정 소스에서는 음악적으로 선호되는 특성이기도 하다.

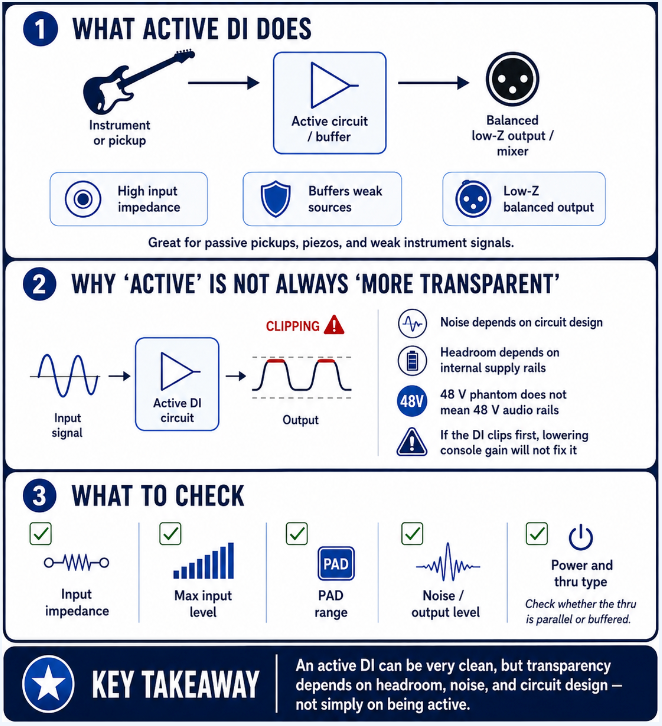

액티브 DI는 원음에 가까운가
액티브 DI는 입력단에 능동 회로를 사용한다. 일반적으로 FET, BJT, OP앰프, 디스크리트 버퍼 회로 등이 사용되며, 전원은 48V 팬텀, 9V 배터리, 어댑터, 또는 내부 전원 회로에서 공급된다. 액티브 DI의 가장 큰 장점은 높은 입력 임피던스를 비교적 쉽게 구현할 수 있다는 점이다. 또한 입력 신호를 버퍼링해 낮은 출력 임피던스로 보낼 수 있으므로 패시브 픽업, 피에조 픽업, 출력이 약한 악기에서 유리하다.
그러나 액티브 DI가 항상 원음에 가깝다고 말하는 것은 정확하지 않다. 액티브 회로는 자체 노이즈, 전원 한계, 입력 헤드룸, 출력 드라이브 능력, 회로 토폴로지에 따라 성능이 달라진다. 특히 팬텀 전원 액티브 DI는 전원 공급 방식의 제약을 받는다. 콘솔에서 48V가 공급된다고 해서 내부 회로가 48V 레일로 동작하는 것은 아니다. 팬텀 전원은 제한된 전류로 공급되며, 회로 내부에서는 필요한 전압으로 변환되거나 감압된다. 내부 레일 전압이 낮으면 높은 출력의 액티브 베이스, 디지털 피아노, 신시사이저가 만드는 큰 트랜지언트에서 입력단이 먼저 포화될 수 있다. 이때 콘솔의 게인을 낮춰도 이미 DI 내부에서 찌그러진 신호는 복구할 수 없다.
그래서 액티브 DI에서 헤드룸은 매우 중요하다. 일부 고급 액티브 DI는 팬텀 전원을 내부 스위칭 전원으로 변환해 더 높은 내부 레일 전압을 확보한다. 이는 큰 입력 신호에서 왜곡을 줄이기 위한 설계다. 반면 단순한 저전압 회로는 패시브 픽업에는 충분히 깨끗하게 동작해도, 강한 라인 레벨 소스나 액티브 픽업에서는 의외로 쉽게 클리핑될 수 있다. 따라서 액티브 DI를 고를 때는 입력 임피던스만 볼 것이 아니라 최대 입력 레벨, PAD 적용 시 허용 레벨, 출력 레벨, 노이즈, 전원 방식까지 함께 봐야 한다.
액티브 DI의 또 다른 장점은 스루 출력이다. 패시브 DI의 스루는 대개 입력 잭과 병렬로 연결된 단순 패스스루다. 이 경우 악기 픽업은 DI 입력과 앰프 입력을 동시에 보게 되므로 부하 조건이 변할 수 있다. 반면 일부 액티브 DI는 버퍼드 스루를 제공해 앰프와 콘솔로 가는 신호 간 상호 영향을 줄인다. 다만 모든 액티브 DI가 버퍼드 스루를 제공하는 것은 아니다. 매뉴얼에서 “parallel link”인지 “buffered output”인지 확인해야 한다. 이 차이는 특히 패시브 픽업 악기에서 체감될 수 있다.

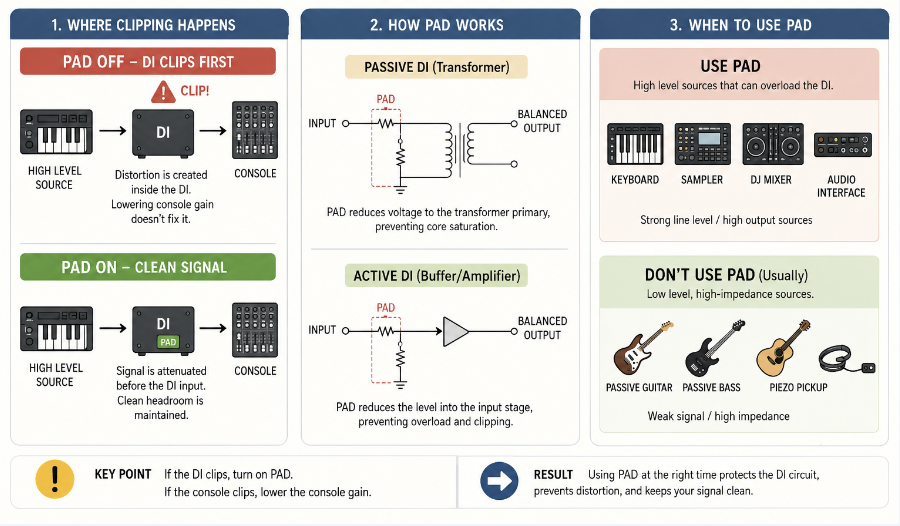

PAD는 볼륨 조절이 아니라 회로 보호 장치다
PAD 스위치는 흔히 “소리가 클 때 누르는 스위치”로 이해된다. 그러나 기술적으로 PAD는 단순한 볼륨 조절이 아니다. PAD는 입력단 앞 또는 내부 특정 지점에서 신호를 감쇠해 다음 회로가 포화되지 않도록 하는 장치다. 핵심은 어느 지점에서 신호가 클리핑되는가다.
예를 들어 콘솔 입력이 클리핑되는 상황이라면 콘솔의 게인을 낮추면 해결될 수 있다. 그러나 DI 내부 입력단, 트랜스포머, 버퍼 회로가 먼저 포화된다면 콘솔 게인을 낮춰도 소용이 없다. 이미 왜곡된 신호가 콘솔에 들어오기 때문이다. 이 경우에는 DI의 PAD를 사용해 DI 내부 회로로 들어가는 신호 자체를 줄여야 한다. 특히 키보드, 샘플러, DJ 믹서, 오디오 인터페이스, 앰프 스피커 출력처럼 레벨이 높은 소스에서는 PAD가 음질을 지키는 핵심 기능이 된다.
패시브 DI에서 PAD는 트랜스포머 1차 측에 걸리는 전압을 줄여 코어 포화를 늦출 수 있다. 액티브 DI에서는 입력 버퍼 또는
증폭단의 과부하를 막는다. 따라서 PAD를 누르면 SNR이 나빠질 수 있다는 이유만으로 무조건 피하는 것은 바람직하지 않다. 신호가 충분히 큰 소스라면 PAD 사용 후 콘솔 프리앰프에서 적절히 게인을 올리는 편이 훨씬 깨끗할 수 있다. 반대로 패시브 픽업처럼 신호가 약하고 고임피던스인 소스에서 불필요하게 PAD를 사용하면 노이즈 플로어가 상대적으로 올라가고, 일부 DI에서는 입력 임피던스 조건까지 달라질 수 있다. PAD는 습관적으로 켜거나 끄는 기능이 아니라 소스 레벨과 회로 헤드룸에 맞춰 판단해야 한다.

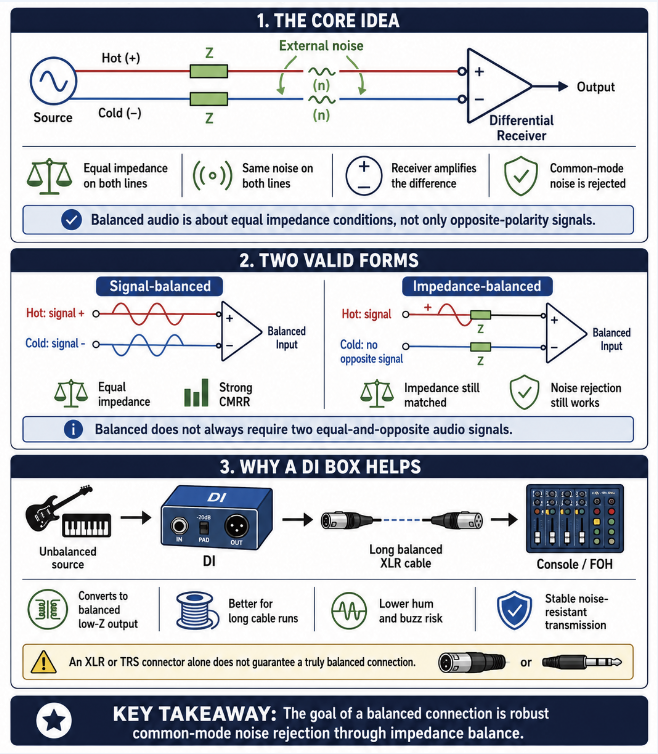

밸런스드 연결의 핵심은 신호선 두 가닥보다 임피던스 균형이다
밸런스드 연결은 흔히 “위상 반전된 신호 두 개를 보내고, 받는 쪽에서 하나를 뒤집어 더해 노이즈를 제거하는 방식”으로 설명된다. 교육용 설명으로는 유용하지만, 이 설명만으로는 충분하지 않다. 밸런스드 전송에서 핵심은 두 신호선이 외부 노이즈에 대해 같은 임피던스 조건을 갖는 것이다. 두 선에 같은 양의 노이즈가 유도되고, 수신단이 두 선의 차이만 증폭하면 공통 모드 노이즈는 제거된다. 이를 공통 모드 제거라고 한다.
따라서 반드시 두 선에 크기가 같고 위상이 반대인 신호가 실려야만 밸런스드인 것은 아니다. 한쪽 선에만 신호가 있고 다른 한쪽은 신호 기준점으로 동작하더라도, 두 선의 임피던스가 균형을 이루면 수신단에서 상당한 공통 모드 제거가 가능하다. 이를 임피던스 밸런스드 출력이라고 부른다. 반대로 두 선에 신호가 있어도 임피던스 균형이 나쁘면 CMRR은 저하된다. 언밸런스드 출력 장비를 단순 어댑터 케이블로 밸런스드 입력에 연결했을 때 예상보다 험과 버즈가 잘 잡히지 않는 이유가 여기에 있다. 케이블 모양은 XLR 또는 TRS가 되었지만, 실제 전송 조건은 여전히 불균형할 수 있다.
DI 박스는 이 문제를 해결한다. 패시브 DI는 트랜스포머를 통해 밸런스드 마이크 레벨 출력을 만들고, 액티브 DI는 전자 회로 또는 트랜스포머 출력단을 통해 낮은 임피던스의 밸런스드 출력을 제공한다. 이때 콘솔은 DI 출력을 마이크처럼 취급할 수 있다. 무대에서 FOH까지 긴 케이블을 보낼 때 DI가 필요한 이유는 단순히 커넥터 규격을 바꾸기 위해서가 아니라, 노이즈에 강한 전송 조건을 만들기 위해서다.

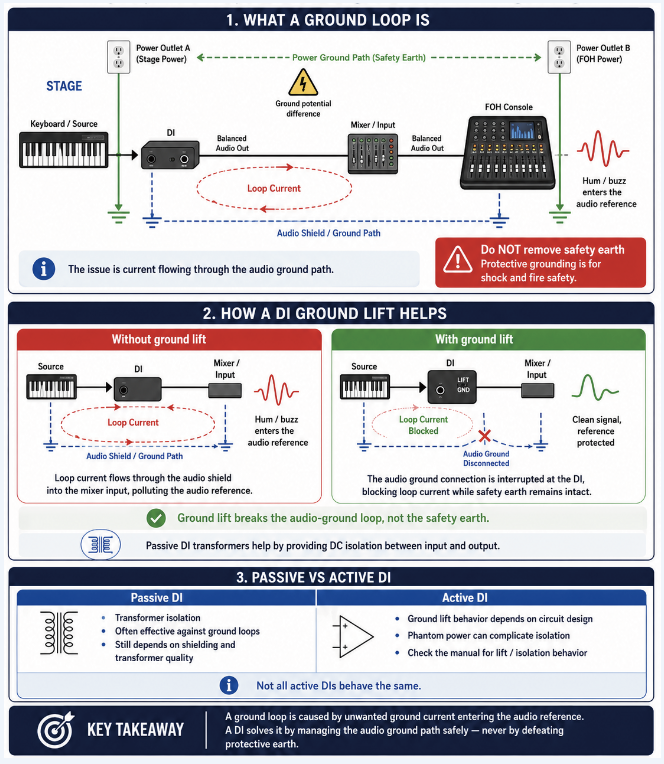

그라운드 루프는 접지가 많아서가 아니라 접지 전류가 오디오 기준점에 섞여 생긴다
그라운드 루프는 DI 박스에서 가장 자주 오해되는 주제다. 장비가 접지되어 있어서 문제가 생긴다고 생각해 전원 플러그의 접지를 제거하는 경우가 있지만, 이는 안전상 매우 위험한 방식이다. 전원 안전 접지는 감전과 화재 위험을 줄이기 위한 보호 장치다. 오디오 노이즈를 줄이기 위해 보호 접지를 제거하는 방식은 정상적인 해결책이 아니다.
문제는 접지의 존재 자체가 아니라, 서로 다른 장비의 접지 사이에 생긴 전위차가 오디오 신호 기준점으로 흐르는 상황이다. 예를 들어 키보드는 무대의 전원 콘센트에 연결되어 있고, 콘솔은 FOH의 다른 전원 라인에 연결되어 있다고 가정하자. 두 장비는 전원 접지와 오디오 케이블 실드를 통해 동시에 연결될 수 있다. 이때 폐회로가 만들어지고, 그 경로에 미세한 전류가 흐르면 오디오 기준점에 50Hz 또는 60Hz 험, 정류 노이즈, 조명 디머나 전원 장치에서 유래한 버즈가 섞일 수 있다. 이것이 그라운드 루프다.
DI의 그라운드 리프트 스위치는 이 문제를 오디오 신호 경로에서 해결하기 위한 장치다. 일반적으로 XLR 핀 1 또는 입력과 출력의 오디오 그라운드 연결을 분리해 접지 루프 전류가 오디오 기준점을 통과하지 않도록 한다. 패시브 DI의 경우 트랜스포머가 1차와 2차를 직류적으로 절연하므로 그라운드 루프 억제에 유리하다. 다만 트랜스포머가 있다고 해서 모든 노이즈가 사라지는 것은 아니다. 자기 차폐가 부족하면 외부 자계에 의해 험이 유도될 수 있고, 고주파 노이즈는 트랜스포머의 권선 간 커패시턴스를 통해 일부 전달될 수 있다. 그래서 고급 트랜스포머에는 패러데이 실드나 자기 차폐 캔이 적용되기도 한다.
액티브 DI의 그라운드 리프트는 제품별 설계 차이가 더 크다. 팬텀 전원은 XLR 케이블을 통해 공급되며, 일반적으로 핀 2와 핀 3에 같은 직류 전압을 걸고 핀 1을 기준으로 전류가 흐른다. 이 때문에 단순히 핀 1을 끊는 방식의 그라운드 리프트는 팬텀 전원과 충돌할 수 있다. 어떤 액티브 DI는 그라운드 리프트 사용 시 배터리나 외부 전원을 요구하고, 어떤 제품은 전원부 절연, 출력 트랜스포머, 별도 회로 설계를 통해 팬텀 전원을 사용하면서도 입력과 출력 접지를 분리한다. 그러므로 “액티브 DI는 팬텀 전원 사용 시 그라운드 리프트가 불가능하다”거나, 반대로 “요즘 액티브 DI는 모두 문제없다”라고 단정하는 것은 모두 부정확하다. 제품의 회로와 매뉴얼을 확인해야 한다.
스피커 출력 연결은 일반 DI의 영역이 아니다
일부 DI 박스는 앰프의 스피커 출력 연결을 지원한다. 이 기능은 편리하지만 매우 조심해서 다뤄야 한다. 기타 앰프나 베이스 앰프의 스피커 출력은 일반 악기 출력이나 라인 출력과 전혀 다르다. 수십 볼트 이상의 큰 전압과 상당한 전류가 흐를 수 있으며, 앰프에 따라 반드시 적절한 스피커 부하 또는 더미 로드가 필요하다. 스피커 출력 대응 DI는 강한 PAD와 보호 회로를 통해 그 일부 신호를 받아 콘솔로 보낼 뿐, 대부분의 경우 앰프가 필요로 하는 부하를 대신 제공하지 않는다.
특히 진공관 앰프는 스피커 또는 적절한 로드 없이 동작시키면 출력 트랜스포머와 파워앰프 회로에 심각한 손상을 줄 수 있다. “스피커 출력 대응 DI”와 “로드박스”는 같은 장비가 아니다. 어떤 제품은 두 기능을 모두 갖지만, 많은 DI는 단지 스피커 단자에서 신호를 따올 수 있을 뿐이다. 따라서 앰프 스피커 출력을 DI에 연결하려면 반드시 매뉴얼에서 최대 입력 전압, 허용 전력, 연결 방식, 스피커 병렬 유지 여부를 확인해야 한다. 모르면 연결하지 않는 것이 맞다.

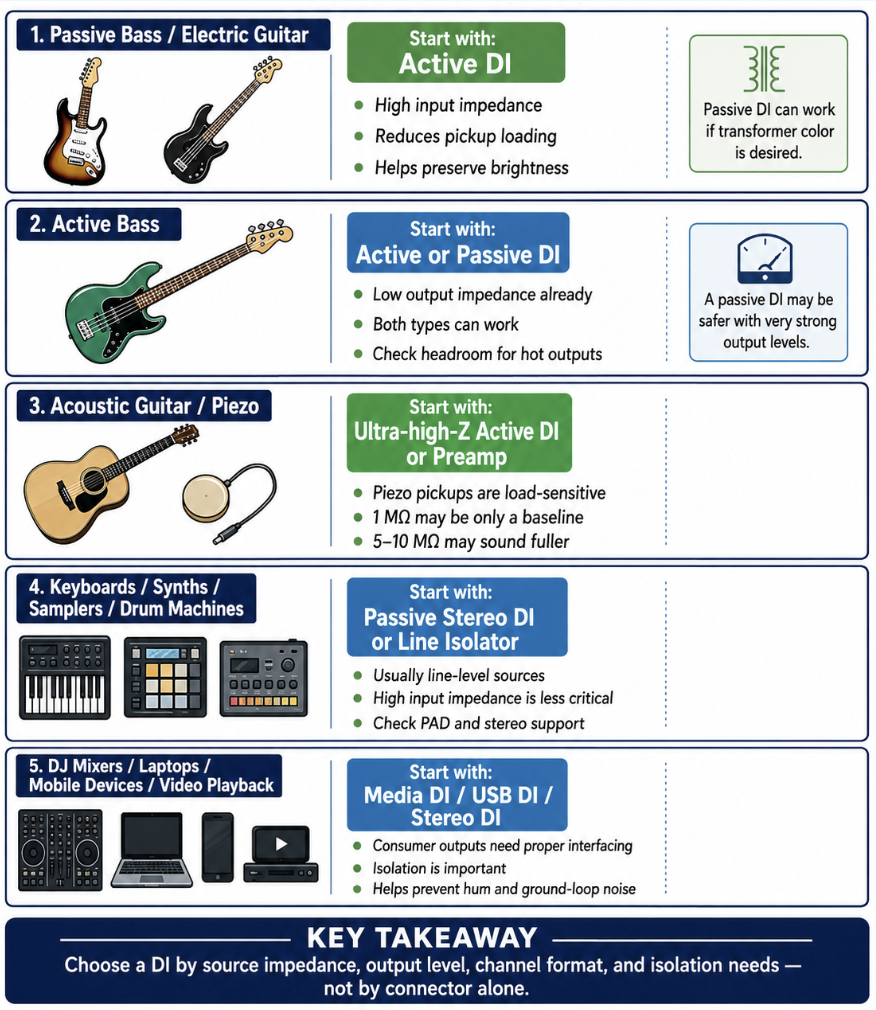

소스별 DI 선택의 기본 원칙
패시브 베이스와 일렉트릭 기타는 높은 입력 임피던스의 액티브 DI를 우선 검토하는 것이 합리적이다. 픽업 로딩을 줄이고, 케이블 커패시턴스의 영향을 최소화할 수 있기 때문이다. 다만 의도적으로 트랜스포머 로딩에 의한 질감을 원한다면 고품질 패시브 DI도 좋은 선택이 된다. 빈티지 성향의 베이스에서 패시브 DI가 주는 약간의 둥근 고역과 단단한 중저역을 선호하는 경우도 많다.
액티브 베이스는 선택 폭이 넓다. 내부 프리앰프가 이미 낮은 출력 임피던스를 제공하므로 패시브 DI와 액티브 DI 모두 사용할 수 있다. 다만 출력이 매우 큰 악기라면 액티브 DI의 입력 헤드룸을 확인해야 한다. 오히려 이 경우에는 높은 레벨을 잘 받는 패시브 DI가 더 안정적일 수 있다.
어쿠스틱 기타의 피에조 픽업은 일반적인 마그네틱 픽업보다 더 높은 입력 임피던스를 요구하는 경우가 많다. 1MΩ 입력에서도 얇고 딱딱하게 들릴 수 있으며, 5MΩ 또는 10MΩ 입력에서 저역과 바디감이 안정되는 경우가 있다. 그래서 피에조 전용 프리앰프 또는 초고입력 임피던스 DI가 별도로 존재한다.
키보드, 신시사이저, 샘플러, 드럼머신은 대부분 라인 레벨 장비다. 이 경우 중요한 것은 초고입력 임피던스가 아니라 레벨 처리 능력, 노이즈 억제, 스테레오 운용, 그라운드 절연이다. 패시브 스테레오 DI나 라인 아이솔레이터가 적합한 경우가 많고, 출력이 강한 장비라면 PAD가 충분한지 확인해야 한다.
DJ 믹서, 노트북, 모바일 기기, 영상 재생 장비는 커넥터와 접지 문제가 함께 발생한다. 3.5mm, RCA, USB, 블루투스 등 소비자 규격 출력은 프로 오디오 콘솔 입력과 전기적 조건이 다르다. 이때는 일반 악기용 DI보다 미디어 DI, USB DI, 3.5mm/RCA 대응 스테레오 DI가 더 적합하다. 특히 노트북 전원 어댑터와 프로젝터, 영상 스위처, 콘솔이 동시에 연결되는 환경에서는 그라운드 루프가 빈번하므로 절연 성능이 중요하다.
좋은 DI는 소리를 바꾸지 않는 장비인가
이상적인 DI박스는 소리를 바꾸지 않는 것처럼 보인다. 그러나 실제로는 “무엇을 기준으로 바꾸지 않는가”가 더 중요하다. 패시브 픽업을 6m 케이블로 앰프에 연결했을 때의 소리와, 30cm 케이블로 고입력 임피던스 액티브 DI에 연결한 뒤 콘솔에서 듣는 소리는 다를 수밖에 없다. 이때 DI가 소리를 바꾼 것인가, 아니면 긴 케이블과 앰프 입력단이 만들던 로딩을 제거한 것인가. 둘 다 맞는 말이다. DI는 절대적인 원음 보존 장치가 아니라, 특정 연결 조건을 다른 연결 조건으로 바꾸는 장치다.
그래서 DI의 음색 평가는 반드시 소스와 목적을 함께 놓고 해야 한다. 패시브 베이스를 녹음해 리앰핑할 목적이라면 넓은 대역, 높은 입력 임피던스, 낮은 노이즈의 액티브 DI가 유리하다. 반대로 라이브에서 강한 라인 레벨 키보드를 안정적으로 FOH로 보내는 목적이라면 높은 헤드룸의 패시브 DI가 더 좋은 선택일 수 있다. 노트북 플레이백에서는 악기용 액티브 DI보다 미디어 DI가 더 실용적이다. 앰프의 스피커 출력 사운드를 따려면 전용 스피커 레벨 DI 또는 로드박스가 필요하다.
DI 박스는 작고 단순해 보이지만, 그 안에는 오디오 인터페이스의 핵심 문제가 압축되어 있다. 임피던스, 레벨, 밸런스, 접지, 절연, 헤드룸, 노이즈, 케이블 운용이 모두 이 작은 박스에서 만난다. 입문 단계에서 DI는 “악기를 콘솔에 연결하기 위한 박스”다. 그러나 실제 현장에서 DI는 “서로 다른 전기적 세계를 안전하고 조용하게 번역하는 장비”다. 그 번역이 얼마나 정확한지, 혹은 얼마나 음악적으로 설계되었는지가 DI 박스의 품질을 결정한다.

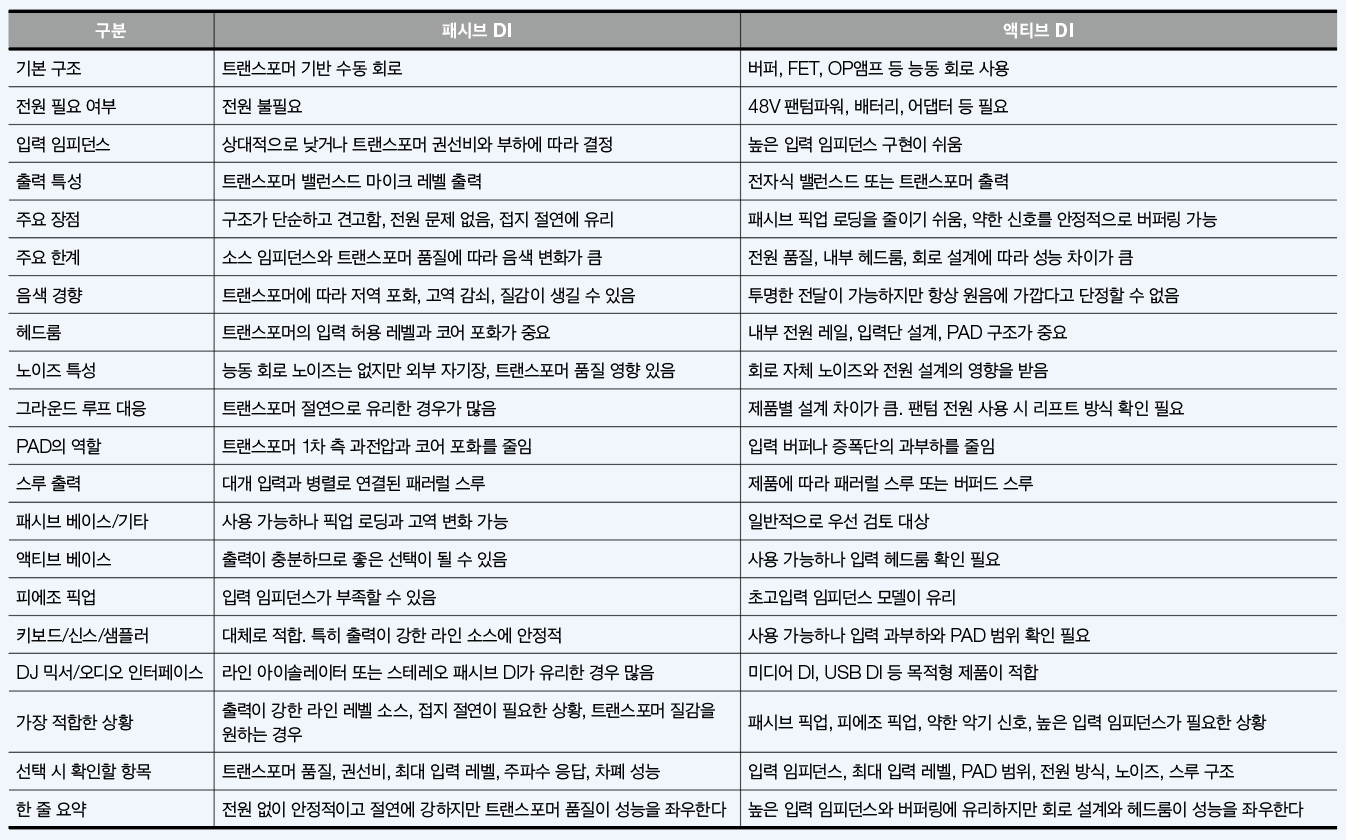

패시브 DI와 액티브 DI의 비교
