SMPTE ST 2110을 심층 분석하다
by 이무제 기자, 자료제공:SMPTE (Society of Motion Picture and Television Engineers), EBU (European Broadcasting Union)
지난 수십 년간 전 세계 방송 제작 환경을 지배해 온 직렬 디지털 인터페이스(SDI) 기술은 단일 동축 케이블을 통해 비디오, 오디오, 메타데이터를 안정적으로 전송하며 그 신뢰성을 입증해 왔다. 그러나 4K UHD를 넘어 8K에 이르는 고해상도 화질, 고프레임레이트(HFR), 하이 다이내믹 레인지(HDR), 그리고 다채널 몰입형 오디오의 도입은 기존 SDI 인프라의 물리적 한계를 정면으로 마주하게 만들었다. 대용량 데이터를 전송하기 위해 수많은 동축 케이블을 복잡하게 연결해야 하는 물리적 중량의 문제, 그리고 고정된 입출력 포트 수에 종속되는 하드웨어 기반 라우팅 매트릭스의 확장성 한계는 고도화되는 제작 워크플로우를 수용하기에 역부족이었다.

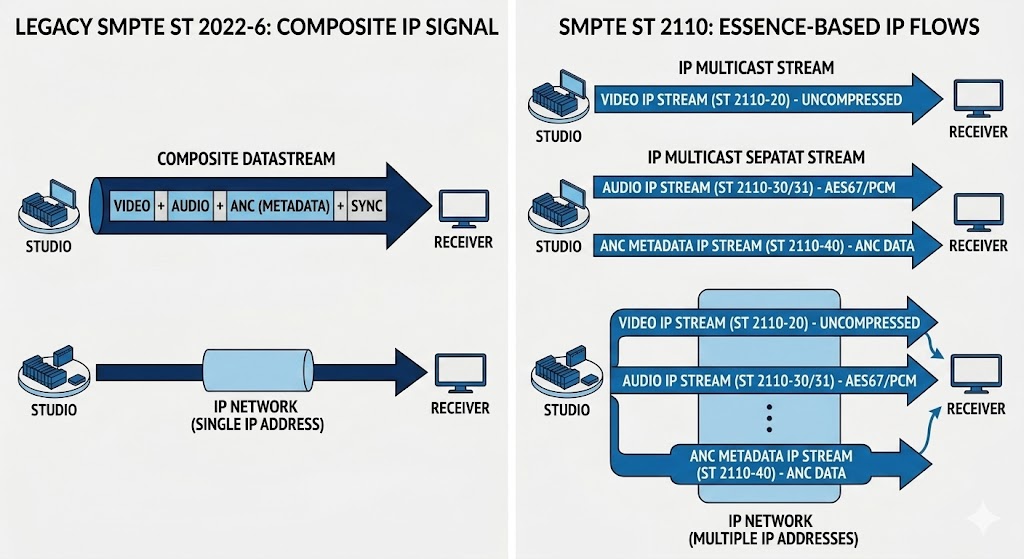

이러한 배경 속에서 방송 산업은 표준 IT 네트워크 인프라를 활용하는 IP(Internet Protocol) 기반의 전환을 시도하기 시작했다. 초기 IP 전송 표준이었던 SMPTE ST 2022-6은 기존 SDI 신호를 가상화하여 IP 패킷 내부로 그대로 캡슐화하는 방식을 취했다. 이 방식은 도입 유연성 측면에서는 유리했으나, SDI 구조를 그대로 답습했기 때문에 비디오 신호의 수평/수직 동기 블랭킹 구간까지 불필요하게 전송하여 대역폭을 낭비하는 문제를 안고 있었다. 더 큰 문제는 비디오와 오디오, 메타데이터가 하나의 스트림으로 묶여 있어, 오디오 신호만을 분리해 처리하려 해도 전체 스트림을 수신해 디임베딩(De-embedding)하고 재조합해야 하는 비효율성이 발생한다는 점이었다.

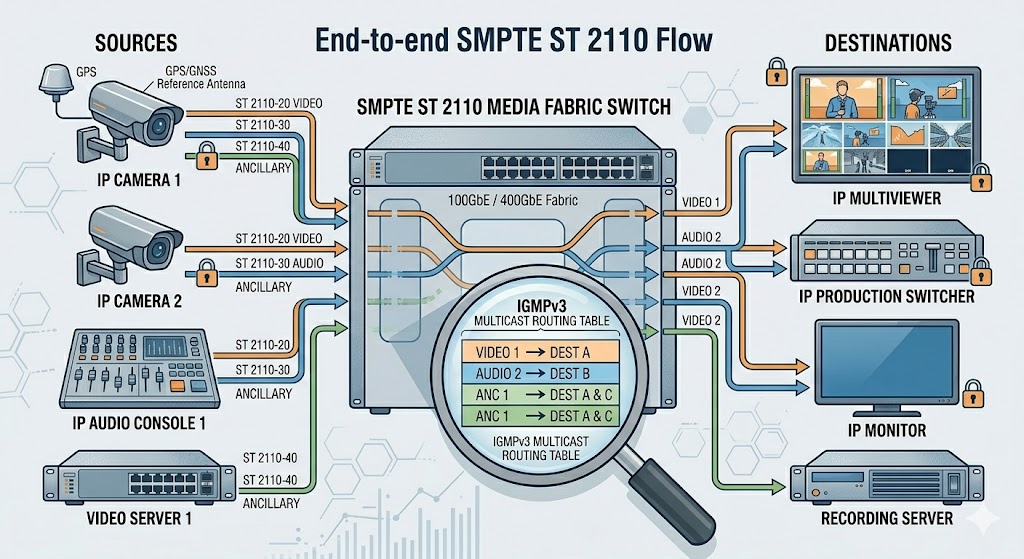

SMPTE ST 2110 표준 규격 세트는 바로 이러한 기술적 병목을 해결하기 위해 탄생했다. ST 2110의 핵심 패러다임은 에센스(Essence) 기반 분리 전송이다. 비디오, 오디오, 보조 메타데이터를 각각 독립적인 개별 IP 멀티캐스트 스트림으로 분리하여 전송함으로써, 네트워크상의 모든 장비가 자신에게 필요한 요소만을 선택적으로 수신, 처리할 수 있는 구조를 확립했다. 이는 방송 엔지니어링 역사상 가장 근본적인 아키텍처의 변화이자, 고정된 하드웨어 중심 인프라에서 소프트웨어 정의 미디어(Software-Defined Media) 환경으로 나아가는 시발점이다.
프로 AV 및 기타 네트워크 AV 규격과의 차별성
IP를 통한 미디어 전송 기술은 방송 분야 외에 일반 상업용 시각 시스템(Pro AV) 영역에서도 활발히 발전해 왔다. 대표적으로 NDI(NewTek), SDVoE(Software Defined Video over Ethernet), 그리고 오디오 영역의 Dante 등이 존재한다. 이들 규격은 각자의 타깃 시장에서 뛰어난 효율성을 발휘하지만, 방송 제작이 요구하는 극한의 동기화, 무압축 품질, 그리고 벤더 간 상호운용성 측면에서는 SMPTE ST 2110과 명확한 기술적 체급 차이를 보인다.
NDI(NewTek)와의 비교
NDI는 표준 1Gbps 기가비트 이더넷 환경에서 고화질 비디오를 전송하기 위해 개발된 기술이다. 효율적인 압축 알고리즘(NDI High Bandwidth는 이산 코사인 변환 기반 압축, NDI HX는 H.264/H.265 기반 압축)을 사용하여 대역폭을 획기적으로 낮춘다. 덕분에 일반적인 IT 오피스 네트워크 네트워크 스위치에서도 별도의 복잡한 설정 없이 플러그 앤 플레이 형태로 쉽게 시스템을 구축할 수 있다. 반면, SMPTE ST 2110은 방송국 메인 조정실이나 중계차 내부의 무압축(Uncompressed) 초저지연 전송을 전제로 한다. 4K UHD 영상을 전송하기 위해 수십 Gbps의 대역폭을 가감 없이 소모하며, 압축으로 인한 화질 열화나 프레임 지연을 일절 허용하지 않는 Tier-1 방송 제작 환경에 초점이 맞춰져 있다.
SDVoE와의 비교
SDVoE는 프로 AV 시장에서 기존의 하드웨어 HDMI 매트릭스 스위처를 대체하기 위해 등장한 기술이다. 10GbE 네트워크 아키텍처를 기반으로 픽셀 단위의 무압축에 가까운 초저지연 전송을 제공한다는 점에서는 ST 2110과 유사해 보이지만, 내부 구조는 판이하다. SDVoE는 특정 제조사(Semtech/OmniTek)의 칩셋 아키텍처에 강하게 종속되어 있는 독점적 연합 구조인 반면, ST 2110은 전 세계 수많은 방송 장비 제조사들이 연합하여 제정한 개방형 국제 표준이다. 또한 SDVoE는 비디오와 오디오를 완벽히 독립된 에센스로 분리하여 개별 라우팅하는 정밀한 방송 워크플로우 보다는 대형 디스플레이 벽면(Video Wall) 제어나 멀티뷰어 구성 같은 상업용 디스플레이 분배에 최적화되어 있다.
Dante 및 AES67 오디오 규격과의 관계
오디오 분야의 오디네이트(Audinate) 사 독점 규격인 Dante는 공연 음향 및 레코딩 시장의 표준으로 자리 잡았다. 전용 제어 소프트웨어인 단테 컨트롤러를 통해 매우 직관적인 라우팅을 제공한다. SMPTE ST 2110 규격 세트 중 오디오 전송을 담당하는 ST 2110-30은 고성능 오디오 네트워크 상호운용성 표준인 AES67을 기반으로 한다. Dante 장비 역시 설정 변경을 통해 AES67 모드로 동작하여 ST 2110 인프라와 오디오 패킷을 주고받을 수 있으나, 이는 Dante라는 상위 제어 레이어를 걷어내고 순수한 레이어 3 RTP 패킷 수준에서 호환성을 맞추는 것을 의미한다. ST 2110-30은 방송 공정에 요구되는 마이크로초 단위의 위상 동기화를 위해 정밀한 타임스탬프 체계를 엄격하게 적용한다.

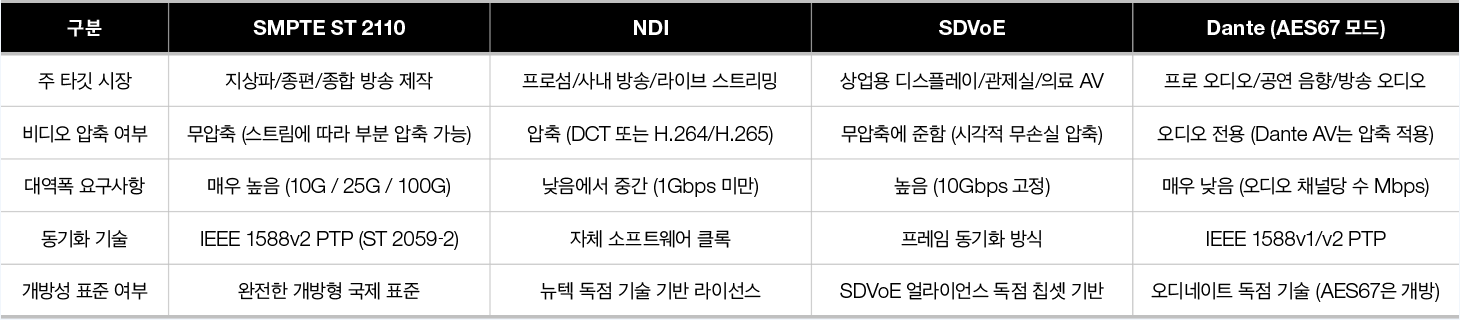

비교표
SMPTE ST 2110의 세부 기술 사양과 핵심 메커니즘

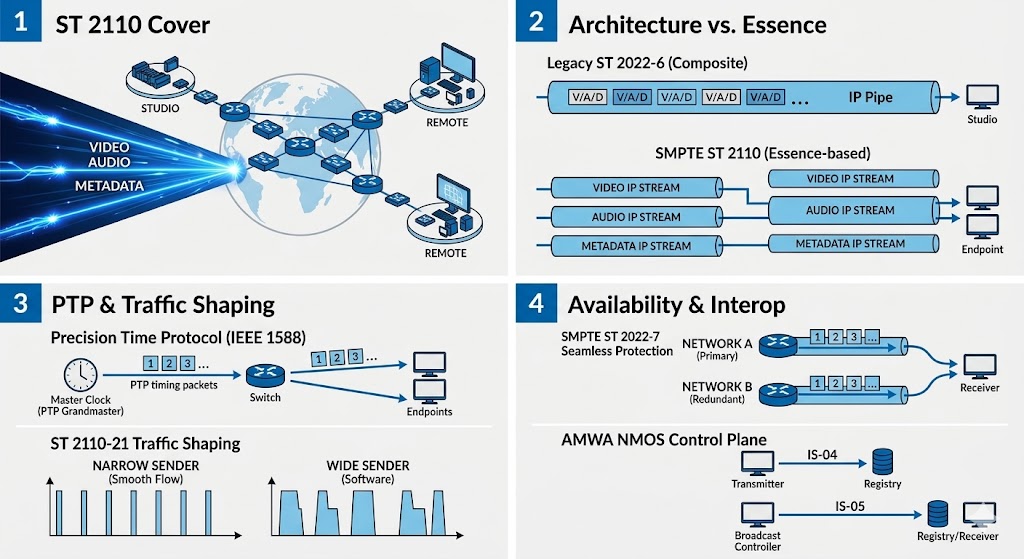

SMPTE ST 2110은 단일 규격이 아니라 미디어 에센스의 유형, 동기화 방식, 트래픽 제어 등을 각각 정의하는 여러 하부 문서 구조의 집합체다. 각 규격의 상세 명세와 그것이 현장 운용에서 가지는 물리적 의미는 다음과 같다.
ST 2110-10: 시스템 타이밍 및 정의 (System Timing and Definitions)

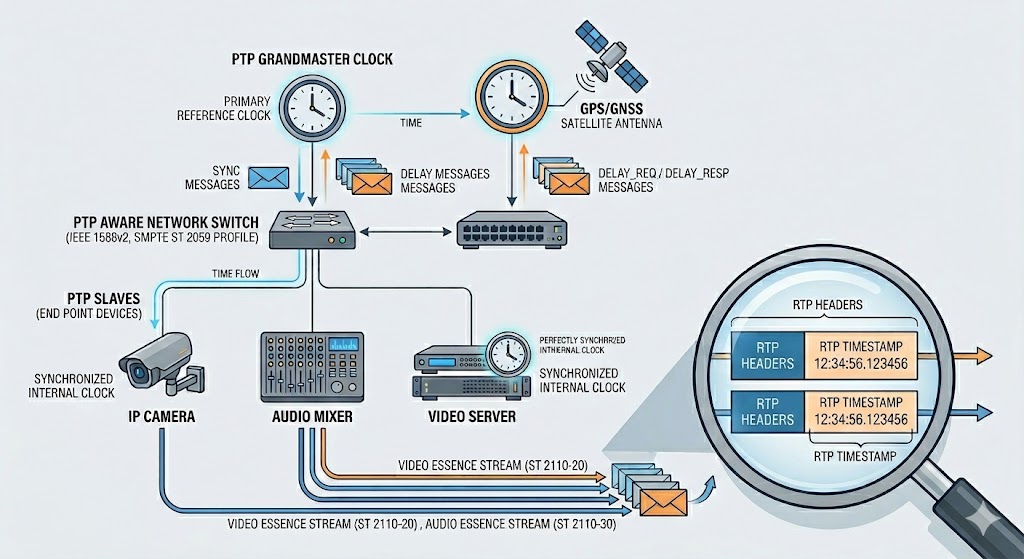

모든 에센스 스트림이 분리되어 독립된 경로로 네트워크를 흐르기 때문에, 수신단에서 이들을 다시 하나의 방송 신호로 결합해 출력하려면 완벽한 시간 기준점이 필요하다. ST 2110-10은 전체 IP 미디어 시스템의 동기화를 위해 IEEE 1588v2 PTP(Precision Time Protocol) 기술을 도입했다. 방송 환경에 맞추어 세부 튜닝된 SMPTE ST 2059-1/2 프로필을 사용하며, 네트워크상에 존재하는 마스터 클록(Grandmaster Clock) 장비가 마이크로초 미만 단위의 절대시간 정보를 모든 네트워크 스위치와 엔드포인트 장비에 전달한다. 비디오, 오디오, 메타데이터 패킷의 RTP(Real-time Transport Protocol) 헤더에는 이 PTP에서 기원한 타임스탬프가 고스란히 기록된다. 수신 장비는 이 타임스탬프 값을 대조함으로써 서로 다른 경로를 통해 들어온 비디오와 오디오의 립싱크를 완벽하게 정렬할 수 있다. 이는 과거의 아날로그 블랙버스트(Black Burst) 신호나 디지털 워드클록(Word Clock) 케이블링을 이더넷선 하나로 통합해 대체했음을 의미한다.
ST 2110-20: 무압축 액티브 비디오 (Uncompressed Active Video)
ST 2110-20은 무압축 비디오 신호를 패킷화하는 규격으로, IETF RFC 4175 기술 사양을 골자로 한다. SDI 환경에서는 화면에 표시되지 않는 수평, 수직 블랭킹 구간(Sync 신호, 타임코드 등이 포함되던 영역)까지 모두 데이터화하여 전송했으나, ST 2110-20은 실제 화면에 표시되는 화소 정보인 액티브 비디오(Active Video) 데이터만을 패킷 페이로드에 담는다. 1080i/p, 2160p 등 다양한 해상도와 YCbCr 4:2:2, RGB 4:4:4 등의 색차 포맷, 그리고 10비트나 12비트 비트심도를 유연하게 지원한다. 블랭킹 구간을 과감히 생략함으로써 약 10% 내외의 대역폭 절감 효과를 거두었으며, 순수한 픽셀 정보만을 가볍게 운반할 수 있는 논리적 기반을 마련했다.
ST 2110-21: 트래픽 셰이핑 및 전송 타이밍 (Traffic Shaping and Delivery Timing)
네트워크 스위치는 동시에 밀려드는 IP 패킷을 내부 버퍼 메모리에 임시 저장한 후 순차적으로 처리한다. 만약 송신 장비가 비디오 패킷을 정해진 시간 동안 고르게 분산하여 보내지 않고 한꺼번에 밀어내듯 전송하면(Burst), 스위치의 버퍼가 넘쳐 패킷 손실(Packet Loss)이 발생하게 된다. ST 2110-21은 이를 방지하기 위해 송신 장비의 패킷 전송 간격을 엄격히 제어하는 트래픽 셰이핑 메커니즘을 규정한다. 하드웨어 성능과 버퍼 수용 능력에 따라 다음과 같이 세 가지 수신기/송신기 모델을 정의한다.
* Narrow Sender (Type N): 고성능 하드웨어(FPGA/ASIC) 기반 장비에서 구현되며, 패킷을 마이크로초 단위로 매우 균일하고 촘촘하게 셰이핑하여 전송한다. 스위치 버퍼 부하를 최소화하므로 대규모 방송 시스템에 가장 이상적이다.
* Narrow Linear Sender (Type NL): 캡션 데이터 등 특정 리니어 처리가 필요한 환경을 보완하기 위한 완화된 형태의 내로우 모델이다.
* Wide Sender (Type W): 소프트웨어 기반의 범용 서버나 워크스테이션에서 구현되는 모델이다. OS 스케줄링의 한계로 인해 패킷 전송 간격에 어느 정도 버스트가 발생할 수 있음을 인정한다. 따라서 이 신호를 처리하는 수신 장비는 더 큰 입력 버퍼를 구비해야 한다.
ST 2110-30 / 31: 오디오 전송 (Audio Transport)
ST 2110-30은 무압축 PCM 디지털 오디오 전송을 담당하며, 앞서 언급한 AES67 표준을 준용한다. 방송 운용성 보장을 위해 호환성 수준(Conformance Level)을 세부적으로 나누어 관리한다.
* Level A: 1ms의 패킷 주기 내에 1채널부터 8채널까지의 오디오를 전송한다. 일반적인 오디오 장비 간 호환성의 기본 규격이다.
* Level B: 125us의 극도로 짧은 패킷 주기를 사용하여 지연 시간을 아날로그 장비 수준으로 단축한다. 1채널부터 8채널까지 대응한다.
* Level C: 125us 주기를 유지하면서 최대 64채널의 다채널 고밀도 오디오 스트림을 한 번에 전송할 수 있다. 대형 오디오 믹싱 콘솔 및 라우터 간의 간선(Trunk) 연결에 필수적이다.
한편, ST 2110-31은 PCM 방식이 아닌 비-PCM(Non-PCM) 오디오 스트림이나 돌비(Dolby) E와 같이 기존 AES3 디지털 오디오 인터페이스 규격으로 포맷화된 압축 비트스트림을 날것 그대로 IP 네트워크상에 투명하게 통과(Pass-through)시켜야 할 때 사용된다.
ST 2110-40: 보조 메타데이터 (Ancillary Data)
비디오, 오디오 외에도 방송 신호에는 자막(Closed Caption), 타임코드(Timecode), 자산 관리용 메타데이터, 액티브 포맷 설명(AFD) 등 수많은 보조 데이터가 수반된다. ST 2110-40은 IETF RFC 8331 사양을 기반으로, 과거 SDI의 ANC(Ancillary) 패킷 영역에 매핑되어 전송되던 메타데이터들을 독립적인 IP 패킷 스트림으로 변환한다. 이를 통해 비디오 화면을 전혀 건드리지 않고도 메타데이터의 내용만을 실시간으로 변조하거나 주입할 수 있어 글로벌 방송 송출 워크플로우가 극도로 단순화된다.
시스템 안정성 확보를 위한 SMPTE ST 2022-7의 융합
ST 2110 환경에서 네트워크 케이블 단선이나 스위치 장애는 대규모 방송 사고로 이어진다. 이를 방지하기 위해 ST 2110 인프라는 SMPTE ST 2022-7 무중단 보호 스위칭(Seamless Protection Switching) 기술을 기본적으로 결합하여 운용한다. 송신 장비는 완전히 동일한 미디어 에센스 패킷을 완벽히 분리된 물리적 네트워크 망(Network A와 Network B)으로 동시에 복사하여 이중 전송한다. 수신 장비는 두 네트워크에서 도달하는 패킷들의 시퀀스 번호(Sequence Number)를 실시간으로 비교 검증한다. 만약 Network A에서 패킷 유실이나 지터가 발생하더라도, 마이크로초의 중단도 없이 Network B의 패킷을 즉시 선택하여 결합하므로, 물리적인 케이블 하나를 임의로 절단하더라도 방송 출력에는 단 한 프레임의 드롭도 발생하지 않는 강력한 가용성을 보장한다.
제어 평면의 완성: AMWA NMOS (IS-04 / IS-05)
SMPTE ST 2110 규격 자체는 미디어 패킷을 IP망에 올바르게 흘려보내는 전송 파이프라인 기술만을 명시할 뿐, 어떤 장비가 어떤 스트림을 수신해야 하는지 제어하는 가상 매트릭스 기술은 포함되어 있지 않다. 이 빠진 조각을 채우는 것이 바로 AMWA(Advanced Media Workflow Association)에서 개발한 개방형 API 표준인 NMOS(Networked Media Open Specifications)다.
* NMOS IS-04 (Discovery and Registration): 새로운 ST 2110 장비가 네트워크에 연결되는 즉시, 해당 장비가 가진 송신 능력(비디오, 오디오 스트림 규격)과 수신 능력을 네트워크상의 레지스트리 서버에 자동으로 등록하고 선언한다. 과거 IT의 DHCP나 DNS와 유사한 개념을 방송 미디어에 도입한 것이다.
* NMOS IS-05 (Device Connection Management): 방송 제어 소프트웨어(Broadcast Controller)가 특정 송신기의 IP 멀티캐스트 주소를 수신기의 네트워크 인터페이스에 매핑하여 가상 연결을 수립하고 제어한다.
엔지니어가 복잡한 IP 주소와 멀티캐스트 명령어를 커맨드라인으로 입력할 필요 없이, 기존 SDI 라우터 제어 패널과 동일한 XY 포인트 터치 방식으로 IP 가상 라우팅을 수행할 수 있게 만드는 핵심 기술이 바로 이 NMOS 프로토콜의 결합이다.
SMPTE ST 2110의 가능성과 전망, 그리고 당면 과제
SMPTE ST 2110 아키텍처가 완전히 정착된 미래의 방송 인프라는 과거와는 비교할 수 없을 정도의 고효율과 유연성을 갖추게 된다. 가장 큰 변화는 하드웨어 중심의 벤더 종속성 탈피와 범용 IT 기술(COTS: Commercial Off-The-Shelf)의 전면적 수용이다.
기술적 가능성과 미래 전망
전통적인 방송국은 수억 원을 호가하는 전용 하드웨어 비디오 라우터와 이펙터 성향의 기기들에 의존해 왔다. 반면 ST 2110 아키텍처 하에서는 시스코(Cisco), 아리스타(Arista), 주니퍼(Juniper) 등 대규모 데이터센터에서 검증된 고성능 COTS 이더넷 스위치가 메인 라우터의 자리를 대체한다. 시스템의 입출력 용량을 늘리고 싶다면 장비를 통째로 바꿀 필요 없이 백본 스위치에 100GbE 또는 400GbE 라인 카드를 추가하고 엔드포인트에 소프트웨어 라이선스를 갱신하는 것으로 끝난다.
이는 방송 장비의 가상화(Virtualization) 및 클라우드 네이티브 워크플로우로 이어진다. 가상 컴퓨터(VM)나 도커(Docker) 컨테이너 기반으로 동작하는 소프트웨어 비디오 스위처, 소프트웨어 오디오 믹서가 실제 하드웨어 프로세서를 대체하게 되며, 물리적 공간의 제약이 사라진다. 서울의 메인 조정실에서 수백 킬로미터 떨어진 지방 경기장의 중계 카메라 스트림을 고속 광대역 네트워킹을 통해 원격 수신하여 직접 제작하는 원격 제작(REMI: Remote Integration Model) 아키텍처가 완전하게 실현된다. 중계차 여러 대를 현장에 파견할 필요가 없어지므로 제작 비용이 기하급수적으로 절감된다.
현실적인 도입 장벽과 과제
그러나 ST 2110이 장밋빛 미래만을 담보하는 것은 아니다. 실제 현장 도입 과정에서 부딪히는 기술적 장벽과 부작용 또한 만만치 않다.
첫째는 방송 엔지니어의 전문성 패러다임 전환에 따른 교육적 비용이다. 전통적인 방송 엔지니어들은 전기 신호의 전압, 파형, 동축 케이블의 임피던스 측면에 익숙하다. 그러나 ST 2110 환경에서는 레이어 3 라우팅, IGMPv3 멀티캐스트 가입/탈퇴 메커니즘, PTP 지터 제어, 네트워크 패킷 캡처 분석(Wireshark) 등 고급 IT 네트워크 엔지니어링 능력이 필수적으로 요구된다. 시스템 트래픽 설계가 아주 미세하게 틀어져도 원인을 알 수 없는 패킷 드롭과 화면 깨짐 현상이 발생하기 때문에, 현장 인력들이 체감하는 기술적 피로도와 진입 장벽이 매우 높다.
둘째는 PTP 동기화 아키텍처의 취약성이다. PTP는 시스템 전체의 심장과 같아서, 네트워크 가상 레이어 상에서 PTP 패킷의 우선순위 설정(QoS)이 오작동하거나 바운더리 클록(Boundary Clock) 설정이 뒤틀릴 경우 전체 방송 시스템의 동기화가 순식간에 붕괴된다. 보안 관점에서도 IP 네트워크 네트워크에 직접 노출되기 때문에 악의적인 트래픽 공격(DoS)이나 타임스탬프 하이재킹에 대한 방어 아키텍처를 별도로 정밀하게 구축해야 하는 부담이 따른다.
셋째는 여전히 상존하는 벤더 간 상호운용성(Interoperability)의 불완전함이다. 아무리 ST 2110이라는 표준이 존재하고 JT-NM(Joint Task Force on Networked Media)에서 매년 상호운용성 테스트를 검증한다 하더라도, 각 제조사가 규격을 해석하고 펌웨어를 구현하는 상세 방식에 미세한 차이가 존재한다. 특정 제조사의 카메라 스트림이 타사 멀티뷰어 화면에서 간헐적으로 인식되지 않거나, NMOS IS-05 명령어가 특정 오디오 장비에서 거부되는 등의 호환성 이슈는 현재도 대규모 구축 현장에서 엔지니어들을 괴롭히는 단골 요소다.
결론: 방송 엔지니어링의 최종 진화형을 향하여
SMPTE ST 2110 표준 규격의 등장은 단순한 신호 전송 매체의 변경을 넘어, 방송 인프라가 완전히 정보기술(IT) 인프라의 거대한 생태계 속으로 융합되었음을 선언한 역사적 이정표다. 비디오, 오디오, 메타데이터를 개별 에센스로 쪼개어 가상 네트워크 공간에 흐르게 만든 이 유연한 아키텍처는 과거의 고정적이고 경직된 하드웨어 시스템이 주지 못했던 무한한 확장성과 클라우드 기반 원격 제작이라는 강력한 무기를 방송 산업에 부여했다.
초기 도입 과정에서 요구되는 가혹할 정도의 IT 네트워크 지식적 진입 장벽, PTP 동기화의 민감성, 그리고 완전하지 않은 벤더 간 NMOS 호환성 등의 숙제가 여전히 존재하지만, 이는 기술 패러다임이 전격적으로 전환되는 과정에서 필연적으로 발생하는 성장통에 가깝다. 대역폭 성능이 기하급수적으로 고도화된 100G/400G 인프라의 대중화와 벤더들의 지속적인 표준 안정화 패치 과정을 통해 이러한 난제들은 점진적으로 해소되는 추세다.
결과적으로 SMPTE ST 2110은 일시적인 유행이나 선택적 대안 기술이 아니다. 변화하는 초고해상도 다채널 미디어 소비 트렌드 속에서 방송국이 살아남고 제작 효율성을 극대화하기 위해 반드시 통과해야만 하는 절대적인 관문이자, 소프트웨어 정의 방송국으로 가는 유일한 기술적 초석이다. 방송 미디어 하드웨어 산업을 주도하는 엔지니어와 저널리스트들은 이 건조하고 정밀한 표준의 명세를 명확히 이해하고, 다가오는 완전한 IP 미디어 대전환의 흐름에 최전선에서 대응해야 할 것이다.
