5.2 심리음향학적 접근: 공간감 재현을 위한 Griesinger의 방법론
5.3 능동적 음장 제어: 고급 어레이 기법
5.2 심리음향학적 접근: 공간감 재현을 위한 Griesinger의 방법론
전통적인 저주파 재생의 목표가 주로 음압의 평탄화에 맞춰져 있는 반면, David Griesinger의 연구는 저주파수 대역에서 공간감과 관련된 두 가지 핵심적인 심리음향학적 속성, 즉 외재화와 포위감에 주목한다. 그의 방법론은 단순히 주파수 응답을 평탄하게 만드는 것을 넘어, 저주파 음원이 청취자의 머리 밖, 실제 공간에 위치하는 것처럼 느껴지게 하고(외재화), 소리가 청취자를 감싸는 듯한 느낌(포위감)을 생성하는 것을 목표로 한다.
5.2.1 핵심 심리음향학적 메커니즘
Griesinger는 저주파수 공간 인지가 양 귀에 도달하는 신호의 미세한 시간차, 즉 ITD의 변동에 의해 크게 좌우된다고 주장한다. 그는 이와 관련된 두 가지 측정 가능한 지표를 제안했다.
● 외재화와 평균 양이 시간차 (AITD): 외재화는 저음이 머리 안에서 울리는 것이 아니라 머리 밖의 공간에 존재하는 것으로 인식되는 현상이다. Griesinger는 이것이 평균 양이 시간차(Average Interaural Time Difference, AITD)와 직접적인 관련이 있다고 보았다. AITD 값이 특정 임계치 이상으로 충분히 커야 저음이 머리 밖으로 외재화된다. 일반적인 전방 스테레오 스피커 배치는 청취 위치가 중앙에 있을 때 AITD를 거의 생성하지 못해 '머릿속 저음 정위' 현상을 유발한다.
● 포위감과 확산음장 전달함수(DFT): 포위감은 저주파 에너지가 청취자를 감싸는 듯한 공간적 인상이다. 이는 양 귀에 도달하는 ITD가 3~20Hz 사이의 속도로 미세하게 변동할 때 발생한다. Griesinger는 이 변동의 강도를 측정하기 위해 확산음장 전달함수(Diffuse Field Transfer function, DFT)라는 지표를 제안했다.

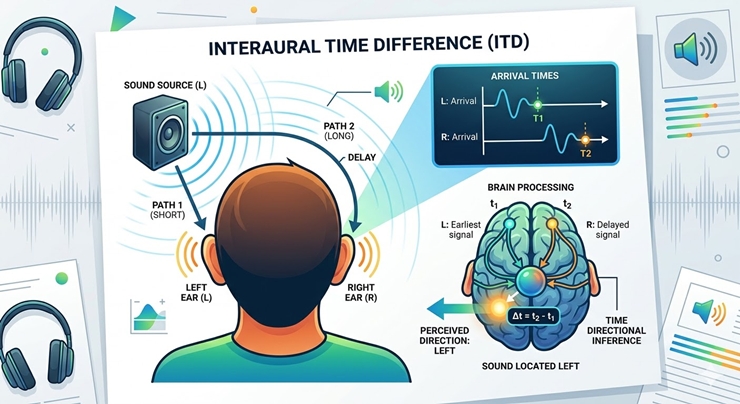

양이 시간차(Interaural Time Difference, ITD)의 원리. 음원이 청취자의 측면에 위치할 때, 소리가 가까운 쪽 귀에 먼저 도달하고 먼 쪽 귀에 약간 늦게 도달하여 발생하는 경로 차이가 ITD를 생성하며, 이는 뇌가 음원의 방향을 인지하는 핵심 단서로 작용한다.
5.2.2 90도 위상 변이 기법
대부분의 대중음악에서 저음 악기(킥 드럼, 베이스 기타 등)는 모노로 믹싱되어 좌우 채널에 동일한 신호가 기록된다. 이 신호를 일반적인 스테레오 서브우퍼로 재생하면, 청취 위치에서는 좌우 음파가 동위상으로 중첩되어 측면 모드(lateral mode) 중 대칭 모드만 강하게 자극하고, 이는 AITD를 거의 생성하지 못한다. 이 문제를 해결하기 위해 Griesinger는 좌측과 우측 서브우퍼 채널 사이에 90도의 고정된 위상차를 인가하는 독창적인 기법을 제안했다. 이 기법은 모노 저음 신호에 인위적인 양이 단서를 부여하여 공간감을 생성한다.
90도 위상차는 대칭 모드와 비대칭 측면 모드를 모두 자극하면서도, 두 모드가 서로를 완전히 상쇄하는 것을 방지한다. 동시에, 이 위상차는 청취 위치에서 상당한 크기의 AITD를 생성하여 저음의 외재화를 극적으로 개선한다. 이 기법을 구현하기 위해서는 miniDSP 2x4 HD, Flex, SHD 시리즈와 같이 사용자 정의 IIR 필터(바이쿼드 필터)를 지원하는 DSP 프로세서가 필요하다. 이러한 장비는 진폭에 영향을 주지 않고 위상만 90도 변화시키는 1차 전대역 통과 필터를 정밀하게 구현할 수 있게 해준다.

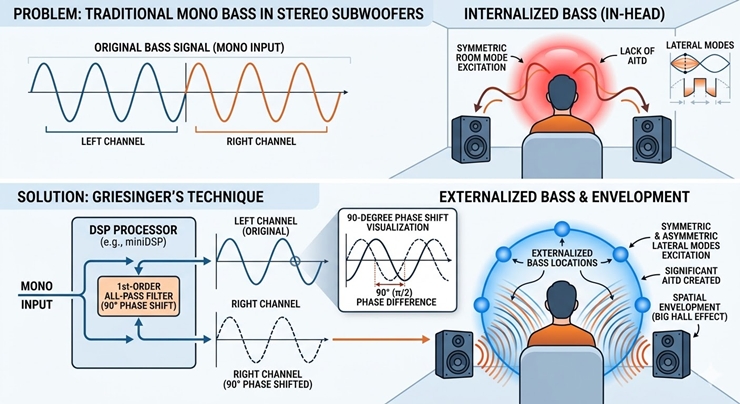

90도 위상 변이의 시각화. 원본 신호(실선)에 대해 위상이 90도 지연된 신호(점선)를 보여준다. 두 신호는 동일한 진폭과 주파수를 가지지만, 시간 축에서 1/4 주기만큼 차이가 난다.
이 기법을 적용하면, 머릿속에서 맴돌던 모노 베이스가 머리 밖의 실제 공간에 명확히 자리 잡는 '외재화' 효과와, 룸 모드 간의 상호작용으로 발생하는 미세한 ITD 변동을 통해 마치 큰 홀에 있는 것처럼 저음이 청취자를 감싸는 '포위감' 효과를 얻을 수 있다.
5.2.3 최적 위치의 정의: 계산 및 배치
Griesinger의 배치 전략은 단순히 스피커를 놓는 것을 넘어, 공간의 모드 구조를 의도적으로 활용하여 최적의 심리음향학적 효과를 얻는 데 초점을 맞춘다. 그 핵심 원리는 저음의 방향성과 공간감을 인지하는 데 필요한 두 가지 물리적 조건, 즉 '압력 구배'와 '음압'을 청취 위치에서 동시에 충족시키는 것이다.
● 물리적 조건: 인간의 뇌가 저주파수의 방향을 인지하기 위해서는 양쪽 귀에 도달하는 소리의 시간차(ITD)가 필요하다. 이 ITD는 청취자의 머리 위치에 측면 방향의 높은 입자 속도, 즉 압력 구배가 존재할 때 최대로 생성된다. 동시에, 소리를 인지하기 위해서는 충분한 음압이 필요하다.
● 모드와의 관계: 정재파의 물리적 특성에 따라, 음압이 최소가 되는 압력 마디에서 입자 속도(압력 구배)는 최대가 되고, 음압이 최대가 되는 압력 배에서는 입자 속도가 최소가 된다.
최적 위치 계산 및 배치:
● 최적 청취 위치: 최적의 청취 위치는 비대칭 측면 모드(asymmetric lateral mode)의 압력 마디와 전후 모드(front/back, medial mode)의 압력 배가 공간적으로, 그리고 주파수적으로 겹치는 지점이다.
● 압력 마디와 배의 도출 과정: 직사각형 공간(Lx, Ly, Lz)에서 특정 모드(nx, ny, nz)의 음압 분포(p)는 다음 방정식으로 설명할 수 있다 :
○ 압력 배(Anti node): 음압이 최대가 되는 지점은 코사인 함수의 값이 ±1일 때이다. 이는 함수의 인수가 mπ (m은 0 또는 양의 정수)일 때 발생한다. 예를 들어, 길이(Lx) 방향의 첫 번째 축 모드(1,0,0)의 압력 배는 를 만족하는 지점, 즉 x=0과 x=Lx(전면 및 후면 벽)이다.
○ 압력 마디(Node): 음압이 0이 되는 지점은 코사인 함수의 값이 0일 때이다. 이는 함수의 인수가
일 때 발생한다. 너비(Ly) 방향의 첫 번째 축 모드(0,1,0)의 압력 마디는
를 만족하는 지점, 즉 y=Ly/2(방 너비의 정중앙)이다.
● 간편화된 계산 및 배치: Griesinger의 목표(측면 모드의 마디 + 전후 모드의 배)를 달성하기 위한 가장 간단하고 효과적인 방법은 다음과 같다:
○ 청취 위치: 청취 좌석을 방 너비의 정 중앙선(y=Ly/2) 상에 배치한다. 이는 모든 측면 모드의 압력 마디에 해당하여 ITD 생성을 극대화한다. 길이 방향으로는 전후 모드의 압력 배가 형성되는 위치(예: 길이의 1/4, 3/8 지점 등)를 찾아 최종 위치를 결정한다.
○ 스피커 위치: 측면 모드를 통한 공간감 생성이 목표이므로, 좌우 서브우퍼는 비대칭 측면 모드를 가장 효율적으로 구동할 수 있는 측면 벽의 중앙 지점(x=Lx/2)에 배치한다. 청취자의 귀와 거의 같은 선상에 위치시키는 것이 이상적이다.
구성 요소 | 2 서브우퍼 시스템 | 4 서브우퍼 시스템 |
청취 위치(시작점) | 너비의 정 중앙선(1/2 Width) 상에 위치. 길이 방향으로는 1/3 또는 2/5 지점과 같은 모드적으로 유리한 위치에서 시작. | 너비의 정 중앙선(1/2 Width) 상에 위치. 길이 방향으로는 1/3 또는 2/5 지점과 같은 모드적으로 유리한 위치에서 시작. |
메인 스피커 | 전면 벽으로부터 1/5 지점, 측면 벽으로부터 너비의 1/4 또는 1/5 지점에 배치하여 SBIR 최소화 및 모드 상호작용 최적화. 작은 방(체적 < 42.5m³): 긴 벽에 가깝게(0-20cm 이내) 배치하는 것이 공간감 확보에 유리할 수 있음. | 전면 벽으로부터 1/5 지점, 측면 벽으로부터 너비의 1/4 또는 1/5 지점에 배치하여 SBIR 최소화 및 모드 상호작용 최적화. 작은 방(체적 < 42.5m³): 긴 벽에 가깝게(0~20cm 이내) 배치하는 것이 공간감 확보에 유리할 수 있음. |
서브우퍼 | 좌측 및 우측 측면 벽의 중앙(1/2 Width)에 배치. 청취자의 귀와 거의 같은 선상에 위치시키는 것이 이상적임. | 2개는 전방 메인 스피커 근처에 배치하고, 나머지 2개는 좌측 및 우측 측면 벽의 중앙(1/2 Width)에 배치. |
5.3 능동적 음장 제어: 고급 어레이 기법
단순한 배치 전략을 넘어, 보다 적극적으로 음장을 제어하여 룸 모드나 경계면 간섭 자체를 원천적으로 억제하려는 고급 어레이 기법들이 존재한다.
5.3.1 더블 베이스 어레이 (Double Bass Array, DBA)
DBA는 직육면체 공간의 가장 문제가 되는 축 모드, 특히 길이 방향 모드를 능동적으로 제거하기 위해 고안된 강력한 기법이다. 전면 벽과 후면 벽에 각각 서브우퍼 어레이를 배치한다. 전면 어레이는 공간의 길이 방향으로 평면파를 생성한다. 이 평면파가 후면 벽에 도달하는 순간, 후면 어레이에서 동일한 신호를 극성만 180도 반전시키고, 소리가 공간의 길이를 이동하는 데 걸리는 시간만큼 지연시켜 방사한다. 이 반전된 파동은 후면 벽에서 반사되려는 원래의 파동과 만나 상쇄 간섭을 일으켜, 마치 후면 벽이 음향적으로 흡수된 것처럼 만드는 '능동 흡음' 효과를 구현한다. 이를 통해 길이 방향의 정재파 형성을 원천적으로 차단한다.
배치 위치 계산: DBA의 효과를 극대화하기 위해서는 서브우퍼를 벽면에 특정 그리드에 따라 정밀하게 배치해야 한다. ax개의 서브우퍼를 수평으로, ay개의 서브우퍼를 수직으로 배치할 때, 각 서브우퍼 (n=0,1,2,...)의 위치는 다음 공식으로 결정된다 :
● 수평 위치 (px) = 2 ⋅ ax(2n+1) ⋅ Wx (여기서 Wx는 벽의 너비)
● 수직 위치 (py) = 2 ⋅ ay(2n+1) ⋅ Wy (여기서 Wy는 벽의 높이)
간편화된 계산 및 배치:
● 배치: 2x2 어레이(벽당 4개)의 경우, 각 서브우퍼를 벽 너비와 높이의 1/4 및 3/4 지점에 배치한다.
● 지연 시간: 후면 어레이에 적용할 지연 시간은 방의 길이에 의해서만 결정된다.
○ 지연 시간 (밀리초, ms) ≈ 방 길이 (미터, m) × 2.91

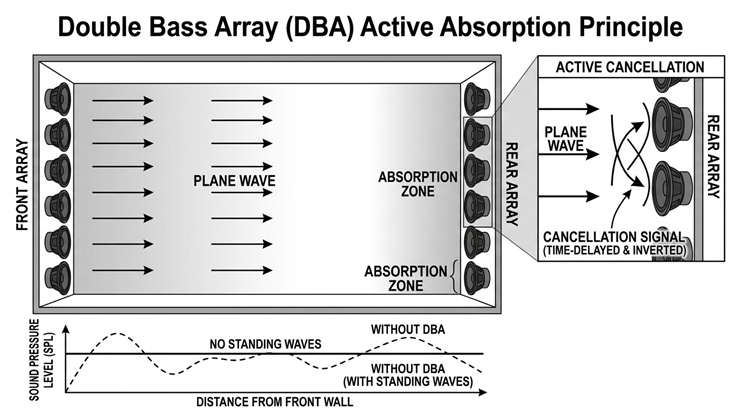

더블 베이스 어레이(DBA)의 능동 흡음 원리. 전면 어레이가 생성한 평면파(좌측에서 우측으로 진행)가 후면 벽에 도달하는 순간, 후면 어레이가 시간 지연 및 역위상된 신호를 방출하여 반사파를 능동적으로 상쇄시킨다. 이를 통해 정재파 형성을 원천적으로 차단한다.
5.3.2 카디오이드 서브우퍼 어레이 (Cardioid Subwoofer Array)
카디오이드 어레이는 두 개 이상의 드라이버를 특정 간격으로 배치하고, 각 드라이버의 신호에 정밀한 지연 시간과 극성 반전을 적용하여 지향성 방사 패턴을 생성하는 기술이다. 가장 일반적인 구성은 후면을 향하는 드라이버의 신호를 지연시키고 극성을 반전시켜, 전면을 향하는 드라이버의 후방 방사 에너지를 상쇄하는 방식이다. 이를 통해 어레이 후방으로의 저주파 방사를 크게 감쇠시키는 카디오이드 형태의 지향 패턴을 만든다. 이 기술은 스피커 바로 뒤쪽 벽으로 방사되는 에너지를 최소화하여 SBIR의 주된 원인인 후면 벽 반사를 소스 단계에서부터 직접적으로 약화시키는 데 매우 효과적이다.
배치 위치와 지연시간 계산:
● 목표 주파수(fc) 선정: 제어하고자 하는 주파수 대역의 중심 주파수를 결정한다 (예: 80 Hz).
● 배치 간격(d) 계산: 두 서브우퍼 유닛의 음향 중심 간 거리를 목표 주파수 파장의 1/4(λ/4)로 설정한다.
○ 파장(λ) = c/fc (여기서 c는 음속, 약 343 m/s)
○ 배치 간격(d) = λ/4=c/(4×fc)
● 지연 시간(td) 계산: 후면 서브우퍼에 적용할 전자적 지연 시간은 소리가 물리적 간격(d)을 이동하는 데 걸리는 시간과 같다:
○ 지연 시간(td) = d/c=1/(4×fc)
간편화된 계산 및 배치 (80 Hz 기준):
● 배치: 두 서브우퍼 유닛의 음향 중심을 약 1.07 m (343/(4×80)) 간격으로 배치한다. 한 서브우퍼 유닛은 청중을 향하고, 다른 하나는 뒤쪽을 향하게 한다.
● DSP 설정:
○ 딜레이: 뒤쪽을 향하는 서브우퍼에 약 3.1 ms (1/(4×80))의 딜레이를 적용한다.
○ 극성: 뒤쪽 서브우퍼의 극성을 180도 반전시킨다.
○ 레벨: 뒤쪽 서브우퍼의 레벨을 약 3 dB 낮춘다.

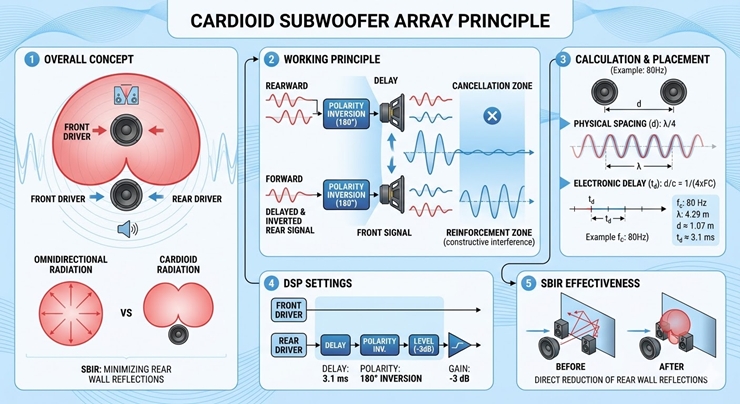

카디오이드 서브우퍼 어레이의 지향성 방사 패턴. 일반적인 서브우퍼의 전방향성 패턴(원형)과 달리, 카디오이드 어레이는 전방으로 에너지를 집중시키고 후방 에너지를 크게 상쇄시키는 심장 모양의 패턴을 생성한다.
전략 | 주요 메커니즘 | 핵심 이점 | 구현 요구사항 | 청감적 특성 |
Welti/Toole 평탄화 | 모드 평균화 | 청취 위치 간 편차 감소 | 2~4개 서브우퍼, 특정 대칭 위치에 배치 | 일관성과 균일성: 여러 좌석에서 편차 없이 고르고 안정적인 저음을 제공. |
DLBC 최적화 | 전역적 음장 제어 | 좌석 간 편차 최소화, 시간 영역 보정, 자동화 | 1개 이상의 서브우퍼, Dirac Live 지원 프로세서 | 매끄러운 통합감: 서브우퍼와 메인 스피커가 하나의 시스템처럼 동작하며, 시간축까지 보정되어 정교하고 깔끔한 저음을 제공. |
Geddes 비대칭 배치 | 통계적 독립성 극대화 | 유연한 배치, 공간적 편차 감소 | 3개 이상의 서브우퍼, 비대칭적 위치에 배치 | 자연스러움과 통합감: 저음이 메인 스피커와 이질감 없이 매끄럽게 연결되어 자연스러운 음악성을 구현. |
Griesinger 측면 배치 | AITD/DFT 극대화 | 저음 외재화 및 포위감 증대 | 2개 이상의 서브우퍼, 청취자 측면에 배치, 90도 위상 변이 적용 | 공간감과 몰입감: 저음이 머리 밖 공간에 명확히 위치하고 청취자를 감싸는 듯한 3차원적 경험을 제공. |
더블 베이스 어레이 (DBA) | 능동 모드 상쇄 | 길이 방향 모드의 근본적 제거 | 마주 보는 벽에 2개 이상의 어레이, 직육면체 공간, 정밀한 그리드 배치 | 정밀함과 타격감: 룸 모드 링잉이 제거되어 매우 '빠르고' '단단한' 저음을 재생하며, 음의 시작과 끝이 명확. |
카디오이드 어레이 | 소스 지향성 제어 | SBIR 완화, 후방 방사 억제 | 어레이 당 2개 이상의 서브우퍼, 정밀한 간격 및 DSP 설정 | 명료함과 정돈됨: 후면 벽 반사로 인한 '웅웅거림'이나 '흐릿함'이 줄어들어 저음의 윤곽이 선명하고 정돈됨. |
