이신렬 음향공학박사 특별 기고 시리즈; 소리에 관한 모든 것 #9-3
by 이신렬 음향공학박사 글, 이무제 기자 정리, 자료제공: 소니캐스트, A49
지난 호에는 공간 자체의 음향 특성을 개선하기 위한 저주파 제어의 필수적인 요소로 수동적 음향 처리를 다뤘다. 특히, 이미 실내로 방사된 저주파 에너지를 효과적으로 감쇠시키기 위해 설계된 '베이스 트랩'의 원리를 이해하고 올바르게 적용하는 것이 중요함과 동시에 베이스 트랩은 작동 원리에 따라 크게 두 가지, 즉 속도 기반 흡음재와 압력 기반 흡음재로 나뉜다는 것을 다뤘다. 이와 더불어, 전문적인 음향 처리 제품 없이도 가정에서 쉽게 구할 수 있는 가구나 악세서리를 전략적으로 배치하여 상당한 음향 개선 효과를 얻을 수 있다는 점도 언급했다. 이번에는 능동적으로 제어하는 전략에 대해 다룰 것이다.
4.0 시스템 구성: 제어 가능한 부품 선정
고도로 제어 가능한 저주파 시스템을 구축하기 위해서는 서브우퍼, 앰프, DSP 등 각 구성 요소 성능 특성을 신중하게 고려해야 한다. 개별 부품의 단독 성능보다는 전체 시스템의 제어 가능성에 기여하는 특성을 기준으로 선정하는 것이 핵심이다. 즉, 룸에 의해 발생하는 음향적 왜곡을 정밀하게 보상할 수 있도록 DSP의 제어 신호에 예측 가능하고 정확하게 반응하는 시스템을 구축하는 것이 목표이다.
4.1 변환기 및 인클로저 설계: 시간 영역 성능의 우선 순위
정확하고 공간감 있는 저역 재생을 위해서는 서브우퍼 드라이버의 성능과 인클로저의 음향학적 특성이 매우 중요하다. 특히, 시간 영역 정확성이 주파수 영역 단순한 확장을 압도하는 우선 순위를 가진다.
4.1.1 핵심 유닛 파라미터
● 최대 변위(Xmax): Xmax는 보이스 코일이 자기장 내에서 선형성을 유지하며 움직일 수 있는 최대 편도 거리를 의미한다. 저주파수에서 높은 음압을 생성하기 위해서는 많은 양의 공기를 밀어내야 하므로, 큰 Xmax 값은 낮은 왜곡률을 유지하면서 높은 출력을 달성하는 데 필수적이다.
● 모터 강도(Bl): Bl 팩터는 보이스 코일에 전류가 흐를 때 발생하는 힘의 세기를 나타내는 지표이다. 높은 Bl 값은 강력한 전자기력을 의미하며, 이는 콘 움직임을 정밀하게 제어하여 과도 응답 특성을 향상시키고, 소리를 더 단단하고 정확하게 만든다.
● 낮은 왜곡률: 시스템의 목표가 정밀한 공간 정보 재현이므로, 작동 대역 전반에 걸쳐 고조파 왜곡 및 상호변조 왜곡이 낮은 드라이버를 선택하는 것이 기본 전제이다.

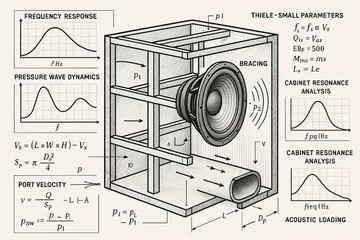

4.1.2 인클로저 유형: 밀폐형 대 포트형
| 메트릭 | 밀폐형 인클로저 | 포트형 인클로저 |
| 과도 응답 | 우수 | 양호 |
| 그룹 딜레이 | 낮음 | 높음 (특히 튜닝 주파수 근처) |
| 저역 롤오프 | 완만함 (12 dB/octave) | 가파름 (24 dB/octave, 튜닝 주파수 이하) |
| 효율 / 최대 SPL | 낮음 | 높음 |
| 위상 통합 복잡성 | 낮음 | 높음 |
표6
● 밀폐형(Sealed / Acoustic Suspension): 밀폐된 인클로저 내부 공기의 탄성(복원력)을 이용하여 드라이버의 움직임을 제어하는 방식이다. 주된 특징은 튜닝 주파수 이하에서 12 dB/octave의 완만한 저역 감쇠 특성을 보인다는 점이다. 이로 인해 시간 영역에서 뛰어난 성능을 나타내는데, 즉 과도 응답이 빠르고 그룹 딜레이가 낮다. 이러한 특성은 메인 스피커와의 위상 정합을 더 용이하게 만든다.
● 포트형(Ported / Bass Reflex): 인클로저에 특정 주파수로 튜닝된 포트(덕트)를 설치하여, 드라이버 후면에서 방사되는 에너지의 위상을 반전시켜 전면 방사음과 합쳐지게 함으로써 저역 출력을 증강시키는 방식이다. 이로 인해 특정 대역에서 밀폐형보다 훨씬 높은 효율과 최대 출력을 얻을 수 있다. 하지만 포트 공진 주파수 이하에서는 24 dB/octave의 급격한 감쇠 특성을 보이며, 포트 공진으로 인해 그룹 딜레이가 필연적으로 증가한다. 이는 과도 응답을 저해하여 소리가 '느리거나' '부풀어' 들리는 원인이 될 수 있다.
포트형 서브우퍼의 그룹 딜레이 증가는 청감적으로 인지될 수 있는 중요한 왜곡이다. Blauert와 Laws의 연구를 기반으로 한 분석에 따르면, 저주파 대역에서 그룹 딜레이의 가청 임계값은 절대적인 시간(ms)보다는 파동의 '주기(cycle)'로 표현하는 것이 더 심리음향학적으로 유의미하다. 일반적으로 그룹 딜레이가 해당 주파수 파장의 1.5 주기를 초과하기 시작하면, 청취자는 과도 응답의 저하를 인지하기 시작하여 저음이 '느리게' 또는 '번지는' 느낌을 받게 된다. 예를 들어, 30 Hz로 튜닝된 포트형 서브우퍼의 경우, 1.5 주기는 약 50 ms (1.5×(1/30s))에 해당한다. 만약 튜닝 주파수 근처에서 그룹 딜레이가 이 값을 초과하면, 베이스의 타격감과 명료도가 저하될 가능성이 높다.
본 글의 목표인 '공간적 정확성'과 '정밀한 시스템 통합'을 최우선으로 고려할 때, 밀폐형 서브우퍼가 압도적으로 선호된다. 밀폐형의 우수한 시간 영역 특성, 즉 낮은 그룹 딜레이와 예측 가능한 위상 응답은 후속 보정 단계에서 다중 서브우퍼 간, 그리고 서브우퍼와 메인 스피커 간의 정밀한 위상 정합을 훨씬 수월하게 만들기 때문이다. 포트형 서브우퍼의 튜닝 주파수 근처에서 발생하는 급격한 위상 변화는 넓은 주파수 대역에 걸쳐 일관된 위상 정합을 달성하는 것을 매우 어렵게 만든다. 따라서 하드웨어 단계에서부터 위상 제어의 변수를 최소화하는 것이 전체 시스템의 제어 가능성을 높이는 핵심적인 엔지니어링 결정이다.

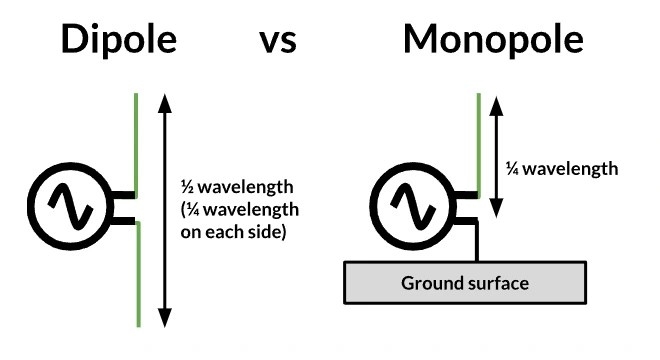

4.1.3 방사 방식의 근본적 차이: 모노폴 대 다이폴
인클로저의 유형(밀폐형, 포트형)을 선택하는 것을 넘어, 서브우퍼 설계에 있어 더욱 근본적인 결정은 음향 에너지를 공간으로 방사하는 방식 자체를 선택하는 것이다. 이는 단순히 기술적 선호의 문제가 아니라, 실내 음향과 어떤 관계를 맺을 것인지에 대한 철학적 선택으로 귀결된다. 시스템 설계자는 최대의 효율과 음압을 추구하며 그로 인해 발생하는 강력한 실내 상호작용을 적극적으로 관리할 것인가(모노폴), 아니면 음원에서부터 실내 상호작용을 최소화하는 것을 우선시하며 효율과 최대 출력의 손실을 감수할 것인가(다이폴)를 결정해야 한다. 이 근본적인 차이는 서브우퍼가 '압력 음원'으로 작동하는지, 아니면 '속도 음원'으로 작동하는지에 따라 결정된다.
: 모노폴과 다이폴 서브우퍼의 방사 패턴 비교. (좌) 모노폴은 저주파에서 모든 방향으로 동일한 에너지를 방사하는 무지향성 패턴을 가진다. (우) 다이폴은 전면과 후면으로만 에너지를 방사하고 측면으로는 에너지를 상쇄시키는 8자형 패턴을 가진다. (출처: https://resources.pcb.cadence.com/blog/monopole-vs-dipole-antenna)
대부분의 상업용 서브우퍼는 모노폴 방식으로 작동한다. 이는 드라이버의 후면파를 인클로저 내부에 가두거나(밀폐형), 위상을 반전시켜 전면파를 보강하는데(포트형) 사용하여, 결과적으로 드라이버 전면에서만 동위상의 음파가 방사되도록 하는 방식이다. 음파의 파장이 인클로저의 크기보다 훨씬 긴 저주파 대역에서, 이러한 방사 패턴은 모든 방향으로 동일한 에너지를 내보내는 무지향성 특성을 띤다. 이와 대조적으로, 다이폴 서브우퍼는 개방형 배플 구조를 채택하여 드라이버의 전면파와 후면파가 모두 자유롭게 공간으로 방사되도록 한다. 이때 후면파는 전면파와 180도 역위상 관계를 가지므로, 스피커 측면에서는 두 파동이 서로를 상쇄시켜 깊은 음향적 널을 형성하고, 전후 방향으로만 에너지가 집중되는 '8자형' 방사 패턴을 만들어낸다.
이러한 방사 방식의 차이는 스피커와 실내 음향 환경의 관계를 근본적으로 재정의한다. 모노폴 시스템은 실내를 음향적 왜곡을 유발하는 적으로 간주하고, 무지향성 방사로 인해 필연적으로 발생하는 강력한 룸 모드를 사후에 다중 서브우퍼 어레이나 DSP와 같은 기술로 제어하려는 접근법을 취한다. 반면, 다이폴 시스템은 8자형 방사 패턴을 통해 측면 벽과의 상호작용을 원천적으로 회피하고, 룸 모드를 선택적으로 약하게 자극함으로써 실내와 보다 공생적인 관계를 맺으려 시도한다. 즉, 모노폴이 '문제를 발생시킨 후 해결'하는 방식이라면, 다이폴은 '문제 발생 자체를 회피'하려는 접근법이라 할 수 있다.
4.1.3.1 모노폴 서브우퍼: 압력 음원의 원리
모노폴 서브우퍼는 현대 오디오 시스템에서 가장 보편적인 저주파 재생 장치로, 그 작동 원리는 청취 공간의 공기압을 변화시키는 '압력 음원'으로 이해할 수 있다.
* 작동 메커니즘: 모노폴 서브우퍼는 드라이버 후면에서 발생하는 역위상 음파를 인클로저 내부에 격리시켜 전면파와의 상쇄 간섭을 막는다. 이로써 드라이버의 전후 운동은 공간 전체의 압력을 주기적으로 높이거나 낮추는 피스톤처럼 작용하며, 이는 음향학적으로 '맥동 구(pulsating sphere)' 모델에 근사한다. 파장이 스피커 크기보다 훨씬 긴 저주파 대역에서는 이 압력 변화가 모든 방향으로 균일하게 퍼져나가 사실상 완벽한 무지향성 방사 패턴을 형성한다.
* 실내 음향과의 상호작용: 모노폴의 가장 큰 특징은 실내의 모든 경계면과 강력하게 상호작용한다는 것이다. 무지향성으로 방사된 압력파는 필연적으로 모든 방향의 룸 모드를 자극한다. 특히, 모노폴은 압력 변화가 최대인 지점, 즉 정재파의 '압력 배'에서 룸 모드와 가장 효율적으로 결합한다. 방의 코너는 길이, 너비, 높이 방향의 모든 축, 접선, 경사 모드의 압력 배가 중첩되는 지점이므로, 모노폴 서브우퍼를 코너에 배치하면 이론적으로 가능한 모든 룸 모드를 최대치로 자극하게 된다. 이는 최대의 음압을 얻을 수 있는 위치인 동시에, 주파수 응답을 가장 불균일하게 만들고 '부밍' 현상을 유발하는 최악의 위치가 될 수 있다.
* 장점 및 청감적 특성: 모노폴의 가장 큰 장점은 효율성이다. 후면파의 에너지를 낭비하지 않으므로, 비교적 작은 인클로저와 드라이버로도 매우 높은 음압 레벨을 달성할 수 있다. 이러한 높은 효율은 강력하고 물리적인 충격감을 동반하는 저음을 생성하며, 특히 영화의 저주파 효과(LFE) 채널을 재생하는 홈 시어터 환경에서 매우 중요한 장점으로 작용한다.
* 단점 및 한계: 단점은 장점의 필연적인 결과이다. 모든 룸 모드를 강력하게 자극하기 때문에 청취 위치에서의 주파수 응답은 극심한 피크와 딥으로 가득 차게 된다. 또한, 강력한 반사 음장을 형성하여 직접음 대 반사음 비율을 낮춘다. 이는 룸 모드 '링잉'이 서브우퍼 직접음을 마스킹하여 저음의 명료도와 해상도를 저하시키는 결과를 초래한다. 이로 인해 청감적으로는 저음이 '느리고', '웅웅거리며', '흐릿한' 특성을 띠게 된다.
결국, 모노폴 서브우퍼가 야기하는 문제는 설계 결함이 아니라, 효율적인 압력 음원으로서의 물리적 본질이 밀폐된 소형 공간과 상호작용하며 나타나는 필연적 현상이다. 이는 본 지침서의 후반부에서 다루는 다중 서브우퍼 어레이, DSP를 이용한 룸 보정 등의 고급 저주파 관리기술이 왜 필수적인지를 명확히 설명해준다.
모노폴 방식의 정점: 더블 베이스 어레이(DBA)
모노폴 음원을 이용한 결정론적 음장 제어의 가장 진보된 형태 중 하나는 더블 베이스 어레이(Double Bass Array, DBA)이다. DBA는 전면 벽에 그리드 형태로 배치된 서브우퍼 배열을 사용하여 거의 완벽한 평면파를 생성한다. 이 평면파는 실내를 따라 전파된 후 후면 벽에 도달한다. 이때, 후면 벽에 동일한 형태로 배치된 두 번째 서브우퍼 배열이 전면파의 도달 시간에 맞춰 정확히 시간 지연되고 위상이 180도 반전된 신호를 방사한다. 이 역위상 신호는 후면 벽에서 반사되었을 파동을 능동적으로 상쇄시켜 제거하는 '능동 흡음' 역할을 한다. 이 기법을 통해 공간의 가장 강력한 길이 방향 축 모드를 사실상 완벽하게 제거하여, 매우 균일하고 제어된 저주파 응답을 넓은 청취 영역에 걸쳐 구현할 수 있다.

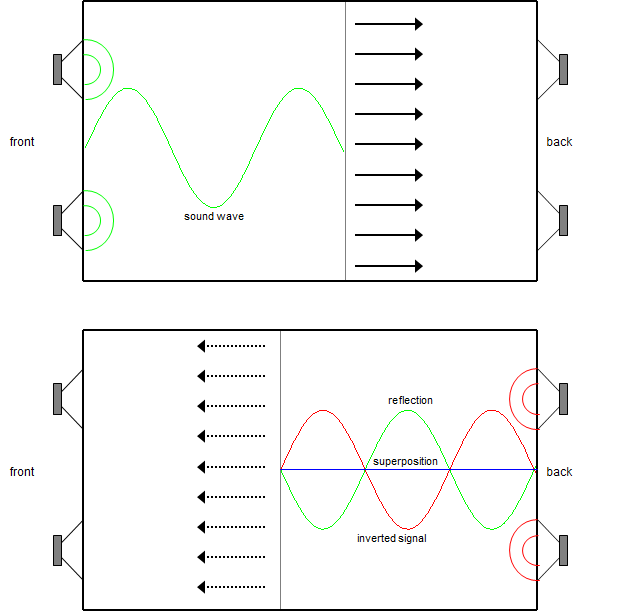

Double Bass Array(DBA)의 작동 원리. 전면 벽의 서브우퍼 배열이 평면파를 생성하고, 이 파동이 후면 벽에 도달하는 순간, 후면 벽의 서브우퍼 배열이 시간 지연되고 위상이 반전된 신호를 방사하여 반사파를 능동적으로 상쇄시킨다. (출처: https://en.wikipedia.org/wiki/Double_bass_array)
4.1.3.2 다이폴 서브우퍼: 속도 음원의 원리
다이폴 서브우퍼는 전통적인 모노폴 방식에 대한 급진적인 대안으로, 공간의 압력을 변화시키기보다는 공기를 앞뒤로 움직이는 '속도 음원'의 원리로 작동한다.
* 작동 메커니즘: 다이폴은 인클로저 없이 평평한 배플에 드라이버를 장착한 개방형 구조를 가진다. 이로 인해 드라이버 전면의 정위상 음파와 후면의 역위상 음파가 동시에 공간으로 방사된다. 배플 가장자리를 돌아 전파되는 후면파는 전면파와 만나 상쇄 간섭을 일으키는데, 이 상쇄 효과는 양 측면(90도 및 270도)에서 가장 강력하게 나타나 깊은 음향적 널을 형성한다. 결과적으로 에너지는 전면과 후면으로만 집중되는 독특한 '8자형' 방사 패턴을 갖게 된다. 이 상쇄 간섭은 배플의 크기에 의해 결정되는 특정 주파수 이하에서 '음향 단락' 현상을 일으켜, 주파수가 낮아질수록 출력이 6dB/octave 비율로 자연 감쇠하는 특성을 낳는다. 다이폴은 전면과 후면 극 사이에서 높은 공기 입자 속도를 생성하기 때문에 '속도 음원'으로 분류된다.
* 실내 음향과의 상호작용: 다이폴의 실내 상호작용 방식은 모노폴과 정반대이다. 속도 음원으로서 다이폴은 공기 입자의 속도가 최대인 지점, 즉 정재파의 '압력 마디'에서 룸 모드와 가장 효율적으로 결합한다. 이는 모노폴이 가장 약하게 반응하는 지점이다. 또한, 8자형 방사 패턴은 측면 벽 방향으로 거의 에너지를 방사하지 않으므로, 너비 방향의 축 모드나 측면 벽에서 발생하는 강한 1차 반사를 원천적으로 회피한다. 결과적으로, 동일한 축상 SPL을 기준으로 할 때, 다이폴은 모노폴에 비해 총 4.8dB 적은 음향 에너지를 실내로 방사한다. 이는 직접음 대 반사음의 비율을 크게 향상시켜, 룸의 영향력을 줄이고 소스 자체의 소리를 더 명확하게 들을 수 있게 한다.
* 장점 및 청감적 특성: 인클로저가 없다는 것은 박스 공진으로 인한 에너지 축적 및 지연 방출이 없음을 의미한다. 이는 매우 빠른 과도 응답과 낮은 그룹 딜레이로 이어진다. 청감적으로 다이폴의 저음은 '빠르고', '단단하며', '명료하여' 베이스 기타의 음계나 킥 드럼의 질감을 매우 정교하게 표현하는 것으로 알려져 있다. 룸 모드를 덜 자극하기 때문에 '부밍'이 적고 자연스러운 저음을 제공한다.
* 단점 및 한계: 다이폴의 가장 큰 한계는 극심한 비효율성이다. 음향 단락으로 인한 6dB/octave 저역 롤오프를 보상하기 위해서는 상당한 양의 전자적 이퀄라이제이션(EQ)과 막대한 앰프 출력이 요구된다. 동일한 SPL을 얻기 위해 드라이버는 모노폴에 비해 훨씬 더 큰 진폭으로 움직여야 하므로, 매우 큰 최대 변위(Xmax)를 가진 대구경 드라이버가 필수적이다. 이 모든 요소는 최대 출력 음압에 명백한 한계를 설정하며, 이로 인해 높은 출력이 요구되는 홈 시어터 환경에는 부적합할 수 있다. 또한, 후면 벽과의 거리에 따라 또 다른 상쇄 간섭 딥이 발생할 수 있어 배치에 매우 민감하다.
다이폴 저음의 우수한 '음질'은 단순히 주파수 응답 그래프만으로는 완전히 설명되지 않는다. 그 핵심은 시간 영역에서의 뛰어난 성능과 우호적인 직접음 대 반사음 에너지 비율에 있다. 인클로저의 부재는 에너지 저장 및 지연 방출을 원천적으로 차단하여 과도 응답 특성을 극적으로 향상시킨다. 이는 소리가 신호가 멈추는 즉시 멈춘다는 것을 의미하며, '빠르고' '정교한' 저음의 청감적 인상으로 이어진다. 동시에, 실내로 방사되는 총 에너지가 적기 때문에 직접음이 반사음(룸 모드 링잉)에 의해 마스킹될 가능성이 줄어든다. 따라서 비록 주파수 응답 측정치가 완벽하게 평탄하지 않더라도, 청취자는 깨끗한 초기 과도음과 더 높은 비율의 직접음을 통해 소리의 세부 사항을 더 명확하게 인지할 수 있다. 이는 측정된 응답이 반드시 더 평탄하지는 않음에도 불구하고 청감적 차이는 "경이로운" 수준이라는 일부 관찰을 설명해준다.
4.1.3.3 종합 비교 분석 및 적용 시나리오
모노폴과 다이폴 서브우퍼는 저주파 재생이라는 동일한 목표를 위해 근본적으로 다른 접근법을 취한다. 그 선택은 효율성과 최대 출력을 우선시할 것인가, 아니면 음원의 명료도와 실내 상호작용 최소화를 우선시할 것인가에 대한 공학적 절충에 달려있다.
모노폴은 높은 SPL과 효율성을 제공하지만, 그 대가로 심각한 실내 상호작용 문제를 야기한다. 반면, 다이폴은 뛰어난 과도 응답과 적은 실내 상호작용을 제공하지만, SPL과 효율성 측면에서 큰 희생을 감수해야 한다.
이러한 특성은 각기 다른 적용 시나리오에 대한 명확한 지침을 제공한다.
* 홈 시어터(LFE): 영화의 저주파 효과(LFE) 채널은 폭발음과 같은 순간적인 고출력과 청취자를 압도하는 물리적 충격감을 요구한다. 이러한 환경에서는 모노폴 서브우퍼의 높은 효율과 최대 SPL 달성 능력이 절대적으로 유리하다. 룸 모드로 인한 음질 저하는 본 지침서에서 다루는 다중 서브우퍼 구성과 정밀한 DSP 보정을 통해 효과적으로 관리할 수 있다.
* 하이파이 음악 감상: 정교한 2채널 오디오 시스템에서 저음의 역할은 단순히 에너지를 전달하는 것을 넘어, 악기의 질감, 음계의 명확성, 그리고 메인 스피커와의 완벽한 통합감을 제공하는 것이다. 이러한 맥락에서는 다이폴 서브우퍼가 가진 뛰어난 과도 응답 특성과 명료도가 매우 강력한 장점으로 작용한다. 최대 SPL의 한계는 일반적인 음악 감상 환경에서는 수용 가능한 절충안이 될 수 있다.
결론적으로, 어느 한 방식이 절대적으로 우월하다고 말할 수는 없다. 최적의 선택은 사용자의 우선순위, 청취 공간의 특성, 그리고 주된 사용 목적에 따라 달라지는 공학적 결정이다. 아래 표는 두 방식의 핵심적인 차이점을 요약한 것이다.
| 청감적 특성 | 강력함, 물리적 충격감, '웅장함' | 빠름, 명료함, '정교함', '음계가 명확함' |
| 주요 장점 | 높은 최대 출력, 소형 인클로저, 비용 효율성 | 뛰어난 음의 명료도, 룸 모드 자극 감소, 자연스러운 저음 |
| 주요 한계 | 룸 모드에 의한 '부밍' 및 불균일성, 낮은 직접음/반사음 비율 | 최대 출력(SPL) 한계, 높은 비용, 배치 민감도, 큰 드라이버 요구 |
| 주요 적용 분야 | 홈 시어터 LFE, 높은 음압이 요구되는 환경 | 하이파이 음악 감상, 음질과 명료도가 최우선인 환경 |
표7
4.2 증폭 및 신호처리
앰프와 DSP는 시스템의 근육과 두뇌 역할을 한다. 이들의 성능은 드라이버의 잠재력을 최대한 이끌어내고, 실내 음향의 복잡한 왜곡에 효과적으로 대응할 수 있는 능력을 결정한다.
4.2.1 앰프의 댐핑 팩터
댐핑 팩터는 스피커의 공칭 임피던스를 앰프의 출력 임피던스로 나눈 값이다. 높은 댐핑 팩터는 앰프의 출력 임피던스가 매우 낮음을 의미하며, 이는 앰프가 스피커 드라이버의 움직임을 효과적으로 제어할 수 있는 능력을 나타낸다. 신호가 멈춘 후에도 콘은 관성에 의해 불필요한 움직임을 지속하려는 경향이 있는데, 댐핑 팩터가 높은 앰프는 역기전력(back EMF)을 효과적으로 흡수하여 이러한 불필요한 움직임을 신속하게 멈추게 한다. 이는 특히 질량이 큰 서브우퍼 드라이버의 과도 응답을 개선하고 저음의 명료도를 높이는 데 매우 중요하다. 청감적으로 문제가 없는 수준의 드라이버 제어력을 확보하기 위해서는 앰프뿐만 아니라 스피커 케이블과 드라이버 자체의 저항까지 고려한 총 시스템 댐핑 팩터를 이해해야 한다. 총 시스템 댐핑 팩터(DFsystem)는 다음 공식으로 계산된다 :
여기서 Zload는 스피커의 공칭 임피던스, Zamp는 앰프의 출력 임피던스, Rcable은 스피커 케이블의 총 저항, 그리고 Rvc는 스피커 보이스 코일의 직류 저항(DCR)이다. 이 공식에서 가장 중요한 점은 Rvc가 다른 저항 성분들에 비해 압도적으로 크다는 것이다. 예를 들어, 공칭 8Ω 스피커의 Rvc는 보통 5~7Ω에 달한다. 반면, 댐핑 팩터 100을 갖는 앰프의 Zamp는 0.08Ω에 불과하다. 이는 실제 드라이버의 움직임을 제어하는 데 있어 앰프의 댐핑 팩터가 일정 수준 이상이 되면 그 영향력이 급격히 감소하는 '수확 체감의 법칙'이 적용됨을 의미한다.
여러 연구와 전문가들의 의견을 종합할 때, 앰프 자체의 댐핑 팩터가 50 이상이면 청감적으로 충분한 제어력을 확보할 수 있다. 댐핑 팩터 50은 8Ω 부하 기준 약 0.16Ω의 출력 임피던스에 해당하며, 이는 보이스 코일 저항에 비해 충분히 작은 값이므로 앰프가 시스템 전체의 댐핑 성능에 병목으로 작용하지 않게 한다. 이보다 훨씬 높은 댐핑 팩터(예: 500 이상)를 추구하는 것은 실제 청감적 이득없이 주파수 응답 안정성에 미미한 개선만을 가져올 뿐, 물리적 댐핑 효과에는 거의 영향을 주지 않는다. 따라서 최소 확보해야 할 댐핑 팩터 값은 50으로 권장된다.
4.2.2 디지털 신호처리(DSP) 요구 사양
다중 서브우퍼를 이용한 능동적 음장 제어 시스템의 핵심은 DSP이다. 시스템에 필요한 DSP는 다음과 같은 기능을 필수적으로 갖추어야 한다.
● 독립적인 출력 채널: 시스템에 사용되는 각 서브우퍼에 대해 최소 하나 이상의 독립적인 DSP 출력 채널이 필요하다.
● 파라메트릭 EQ(PEQ): 각 채널별로 중심 주파수, 이득, Q값을 독립적으로 조절할 수 있는 다수의 PEQ 필터를 제공해야 한다. 이는 룸 모드로 인한 주파수 응답 피크를 정밀하게 제어하는 데 사용된다.
● 독립적인 이득 및 지연 시간 제어: 각 서브우퍼의 레벨과 시간 지연을 개별적으로 정밀하게 조절하는 기능은 다중 서브우퍼 간, 그리고 메인 스피커와의 시간 및 위상 정합에 있어 필수적이다.
● 극성 반전: 180도 위상을 반전시키는 기능은 위상 정합 과정에서 매우 유용하게 사용된다.
● 크로스오버 필터: 메인 스피커와의 원활한 주파수 연결을 위해 다양한 필터 유형(ex: Linkwitz-Riley, Butterworth)과 슬로프(ex: 12, 24, 48 dB/octave)를 선택할 수 있는 고역 통과 필터 및 저역 통과 필터 기능이 필요하다.
● 전역 통과 필터(All-Pass Filter): Griesinger 방법론과 같은 고급 심리음향학적 기법을 구현하기 위해서는 진폭에 영향을 주지 않고 위상만 정밀하게 제어할 수 있는 APF 기능이 필요하다.
결론적으로, 하드웨어 구성 요소의 선택은 단일 부품의 성능 지표를 넘어, 전체 시스템이 DSP를 통해 얼마나 정밀하게 제어될 수 있는가에 초점을 맞춰야 한다. 예측 가능한 위상 응답을 가진 밀폐형 서브우퍼, 드라이버의 불필요한 움직임을 억제하는 높은 댐핑 팩터의 앰프, 그리고 각 변수를 세밀하게 조절할 수 있는 유연한 DSP는 서로 유기적으로 결합하여, 실내 음향의 복잡한 왜곡에 효과적으로 대응할 수 있는 '고도로 제어 가능한' 저주파 시스템의 기반을 형성한다.
패러다임의 전환: 보정에서 제어로
기술의 발전은 저주파 관리의 패러다임을 근본적으로 바꾸고 있다. 기존의 DSP 기능들은 주로 단일입력 단일출력(SISO) 또는 다중입력 단일출력(MISO/SIMO) 방식에 기반한 '보정'의 개념에 머물러 있으며, 이는 측정된 음향적 오류를 각 스피커 채널에서 개별적으로 수정하는 방식이다. 그러나 Dirac Live Active Room Treatment(ART)와 같은 최신 기술은 다중입력 다중출력(MIMO) 프레임워크를 도입하여 패러다임을 '능동적 음장 제어’로 전환시키고 있다.
MIMO 시스템은 시스템 내 모든 스피커와 모든 마이크 위치 간의 상호 전달함수를 측정하여, 전체 스피커 배열을 하나의 통합된 지능형 네트워크로 취급한다. 이를 통해 시스템은 단순히 각 스피커 응답을 개별적으로 평탄화하는 것을 넘어, 특정 스피커를 사용하여 다른 스피커가 야기하는 음향적 문제(예: 룸 모드 공진)를 능동적으로 상쇄할 수 있다. 즉, 스피커 시스템은 더 이상 수동적으로 음향 환경의 왜곡을 감수하고 이를 보정하는 존재가 아니라, 음향 환경 자체를 적극적으로 조작하고 제어하는 주체가 된다. 이는 저주파 재생 기술의 진화에서 중요한 변곡점이며, 수동적 음향 처리의 필요성을 줄이고 이전에는 불가능했던 수준의 성능을 달성할 수 있는 가능성을 열어준다.
